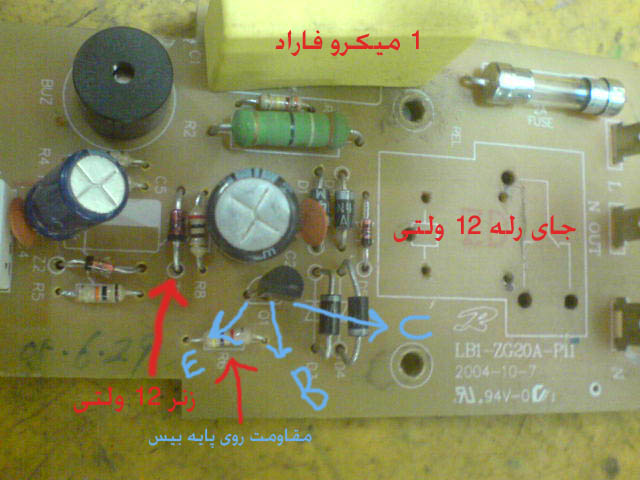

سلام من یه مدار دارم که برا سرخ کن هست .این مدار یه منبع بدون ترانس داره که ولتاژ یه رله 12 ولتی رو تامین میکنه .220 ولت AC توسط دیودها به DC تبدیل میشه و یک زنر 12 ولتی هم داره.
روی پایه امیتر(E) و روی پایه بیس 12 ولت دارم ولی روی پایه کلکتور که راه انداز رله هست 5 ولت دارم .درصورتیکه رله 12 ولتی هست .زنر ،، خازن خشک 1 میکرو فارادی و خازن 470 میکرو هم عوض کردم.
ضمنا دقیقا یادم نیست که ترانزیستور NPN بود یا PNP .چون گمش کردم.ولی هم NPN انداختم هم PNP .مشکل از کجا میتونه باشه که کلکتور نمیتونه 12 ولت رو تامین کنه ؟؟
روی پایه امیتر(E) و روی پایه بیس 12 ولت دارم ولی روی پایه کلکتور که راه انداز رله هست 5 ولت دارم .درصورتیکه رله 12 ولتی هست .زنر ،، خازن خشک 1 میکرو فارادی و خازن 470 میکرو هم عوض کردم.
ضمنا دقیقا یادم نیست که ترانزیستور NPN بود یا PNP .چون گمش کردم.ولی هم NPN انداختم هم PNP .مشکل از کجا میتونه باشه که کلکتور نمیتونه 12 ولت رو تامین کنه ؟؟
