سلام مهندسین عزیز وقتتون بخیر
یه لپ تاپ M6600 دل هست که شارژر نمی تونه باتری رو شارژ بکنه

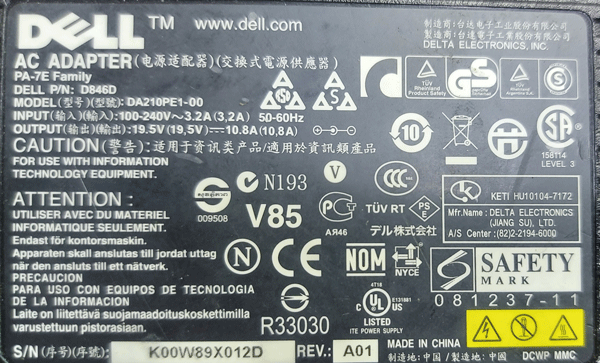

مدل شارژر این هست: (شارژر فابریک و اورجینال لپ تاپه هست)

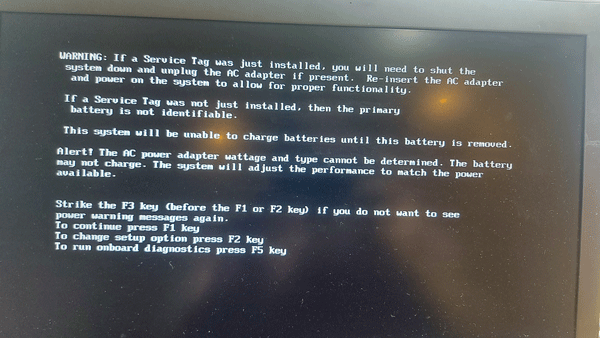

وقتی سیستم رو روشن می کنم همچین خطایی میده:
داره میگه که شارژر رو نمیتونه شناسایی کنه برای همین اجازه شارژ باتری رو نمیده
ولتاژ خروجی شارژر دارم و 20.4 ولت رو میبینم
سیم شارژر رو هم تست کردم و OK بود
من تو اینترنت گشتم و یه سری مطالبی راجب بهش پیدا کردم
مثلا عنوان شده بود که یه EEPROM با شماره 2501 داره که به صورت تک سیم میشه باهاش ارتباط برقرار کرد و یه سری کد شناسایی داره که لپ تاپ با این 2501 ارتباط برقرار می کنه و اطلاعات شناسایی رو میخونه
این 2501 یه قطعه 3 پایه هست که شبیه ترانزیستوره
لپ تاپ بدون باتری هم روشن میشه و اکی هست و تنها مشکل این هست که باتری شارژ نمیشه

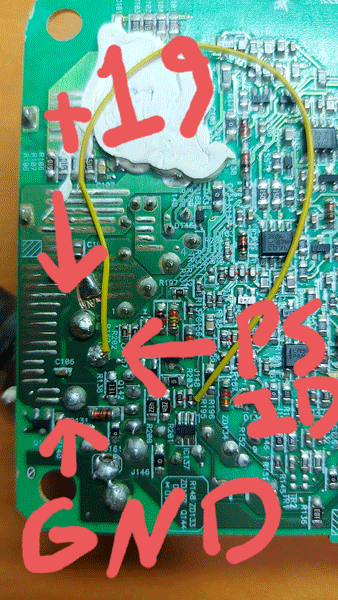

همچنین روی PCB ما 3 تا پایه داریم که عبارتند از: GND و VO و PSID
که سیم سوم همان PSID هست که کدهای شناسایی شارژر و لپ تاپ با این سیم رد و بدل میشه

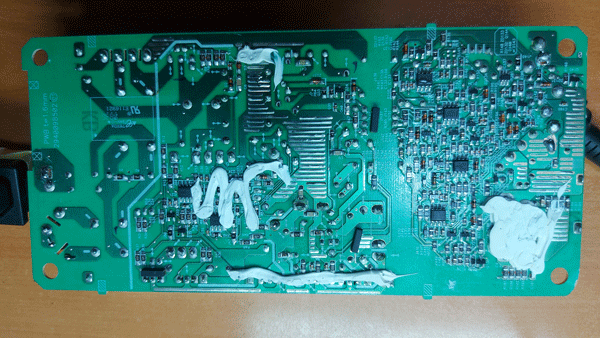

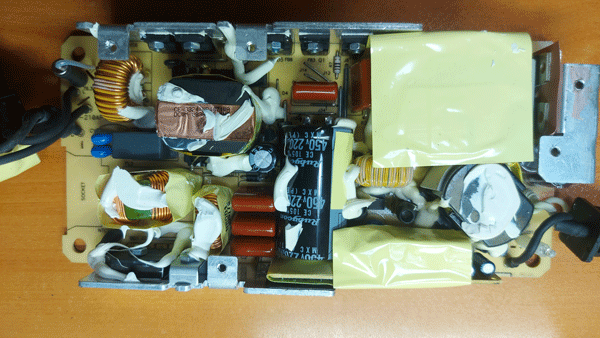

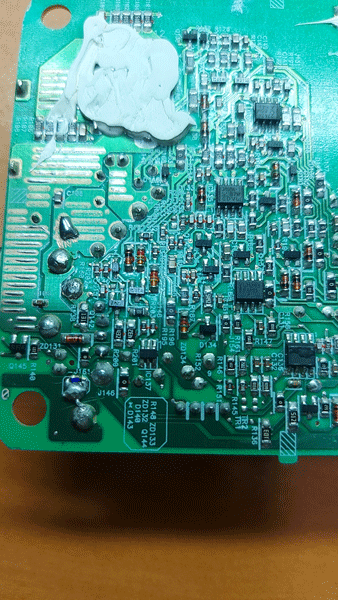

این هم عکس هایی از شارژر:
این شارژر قبل اینکه به دست من برسه جایی برده بودن که با تعویض شارژر مشکل شارژ باتری ها حل شده بود
صاحب لپ تاپ ترجیح میده که شارژر تعمیر بشه چون شارژر اورجینال لپ تاپ هست
مساله بالا نشون میده که مشکل از باتری و نرم افزار نیست و فقط مشکل از خود شارژر هست
من تو اینترنت دنبال راهکارهایی گشتم مثلا آپدیت بایوس رو پیشنهاد داده بودن
یا حذف و نصب مجدد نرم افزار شارژر
همچنین ولتاژ های ثابت 9 ولت و 3 ولت هم به پایه PSID دادم ولی نتیجه مثبتی نگرفتم
یا اجرای لینوکس بجای ویندوز
کلا همه کارهای نرم افزاری رو انجام دادم و مطمئن شدم که از نرم افزار نیست
یه مساله دیگه ای هم هست اینه که وقتی لپ تاپ خاموش هست و شارژر متصل میشه از نحوه روشن و خاموش شدن LED مربوط به شارژر میشه فهمید که اصلا شارژر رو نشناخته
پیغام هنگام بوت شدن ویندوز هم نشون دهنده این مساله هست
تو اینترنت گشتم ولی راه حلی برای این سیم سوم شارژر یا همون PSID پیدا نکردم
خواستم نظر شما رو بدونم آیا راه حلی وجود داره برای اینکه این شارژر OK بشه
