با سلام

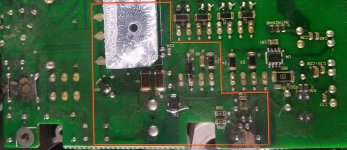

این تغذیه مربوط به سروو درایو tonsun می باشد .
در سیستم تغذیه فوق مشاهده گردید آیسی TOP264y منفجر گردیده و همچنین قطعات پل دیودی لاین فیلتر ntc و همچنین فقط دیود Smd سری با دیود زینر موازی با سیم پیپچ اولیه سوخته بودند. پس از نصب قطعات فوق تغذیه راه اندازی نگردید. پس از ولتاژ گیری های لازم ولتاژ بانک خازنی برابر با 310 ولت ولتاژ پایه L , X تقریبا برابر با 3.1 ولت و ولتاژ c برابر با صفر بود.
تمامی سیم پیچ های مجزای ترانس سوئیچینگ توسط تست دیودی سالم نشان داده میشوند . همچنین اپتو کوپلر نیز تعویض گردید. مقاومت ها چک ردید و سالم میباشند.
همچنین به دلیل نداشتن لاین فیلتر مسیر اتصال کوتاه گردید و به دلیل موجود نداشت دیود Smd از دیود fr107 استفاده گردید.
آیا احتمال اتصال کوتاه سیم پیچ اولیه وجود دارد ؟ هانری متر موجود ندارم آیا روش دیگری برای تست وجود دارد ؟
ممنونم
لینک دیتا شیت آیسی
www.farnell.com/datasheets/26251.pdf
این تغذیه مربوط به سروو درایو tonsun می باشد .
در سیستم تغذیه فوق مشاهده گردید آیسی TOP264y منفجر گردیده و همچنین قطعات پل دیودی لاین فیلتر ntc و همچنین فقط دیود Smd سری با دیود زینر موازی با سیم پیپچ اولیه سوخته بودند. پس از نصب قطعات فوق تغذیه راه اندازی نگردید. پس از ولتاژ گیری های لازم ولتاژ بانک خازنی برابر با 310 ولت ولتاژ پایه L , X تقریبا برابر با 3.1 ولت و ولتاژ c برابر با صفر بود.
تمامی سیم پیچ های مجزای ترانس سوئیچینگ توسط تست دیودی سالم نشان داده میشوند . همچنین اپتو کوپلر نیز تعویض گردید. مقاومت ها چک ردید و سالم میباشند.
همچنین به دلیل نداشتن لاین فیلتر مسیر اتصال کوتاه گردید و به دلیل موجود نداشت دیود Smd از دیود fr107 استفاده گردید.
آیا احتمال اتصال کوتاه سیم پیچ اولیه وجود دارد ؟ هانری متر موجود ندارم آیا روش دیگری برای تست وجود دارد ؟
ممنونم
لینک دیتا شیت آیسی
www.farnell.com/datasheets/26251.pdf
