مشکل: مشکل در برد تغذیه هود تی اند بی

[lomaxedi]

سلام

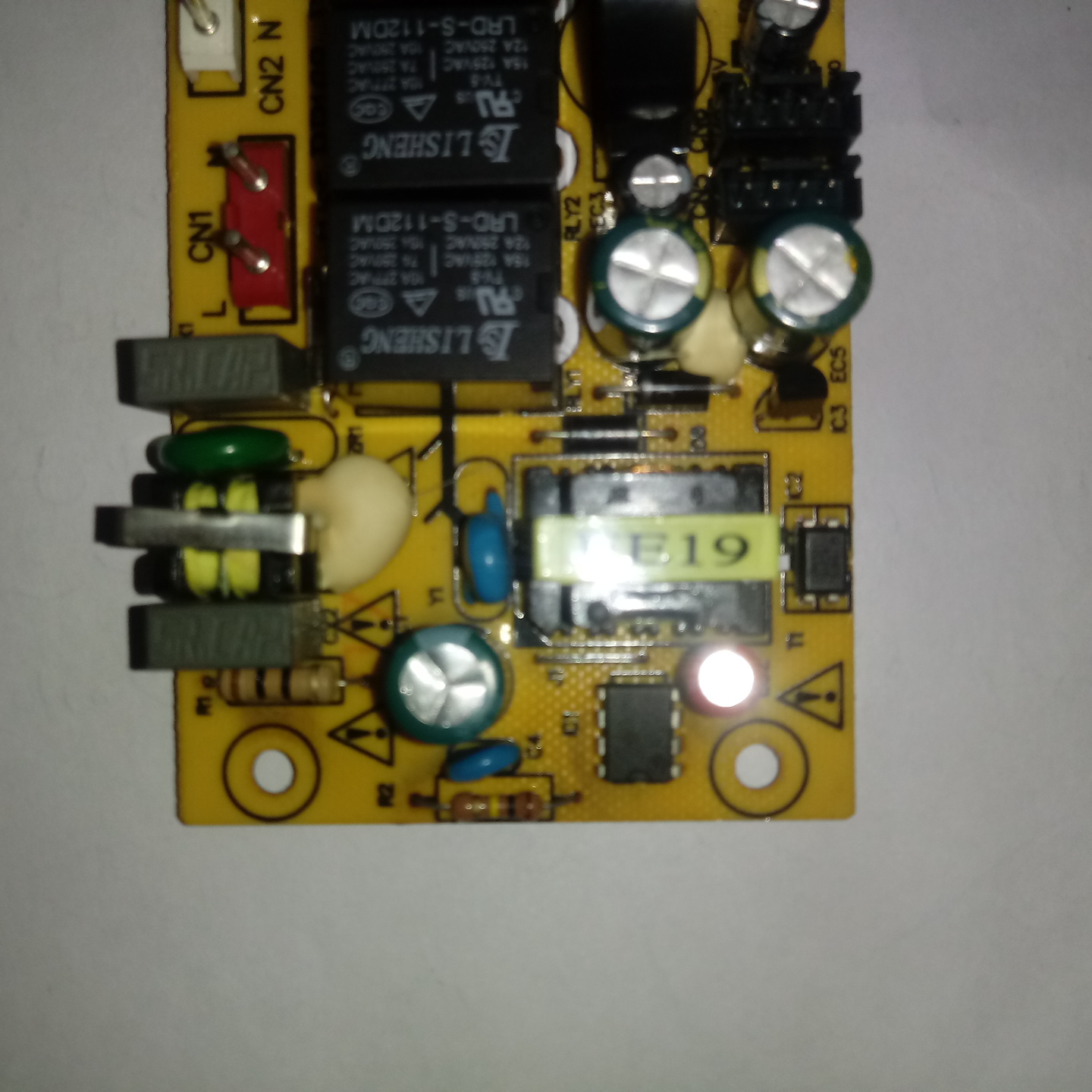

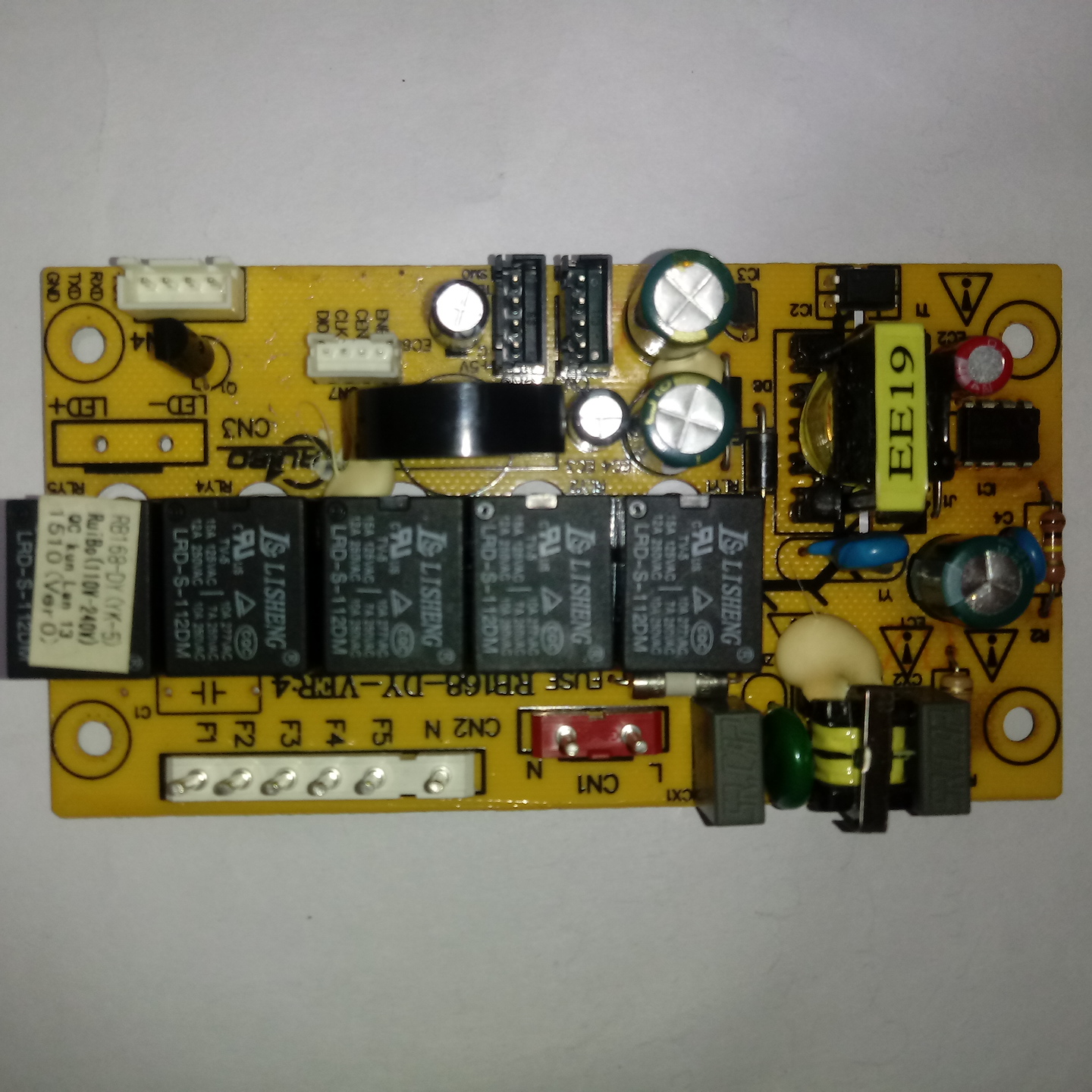

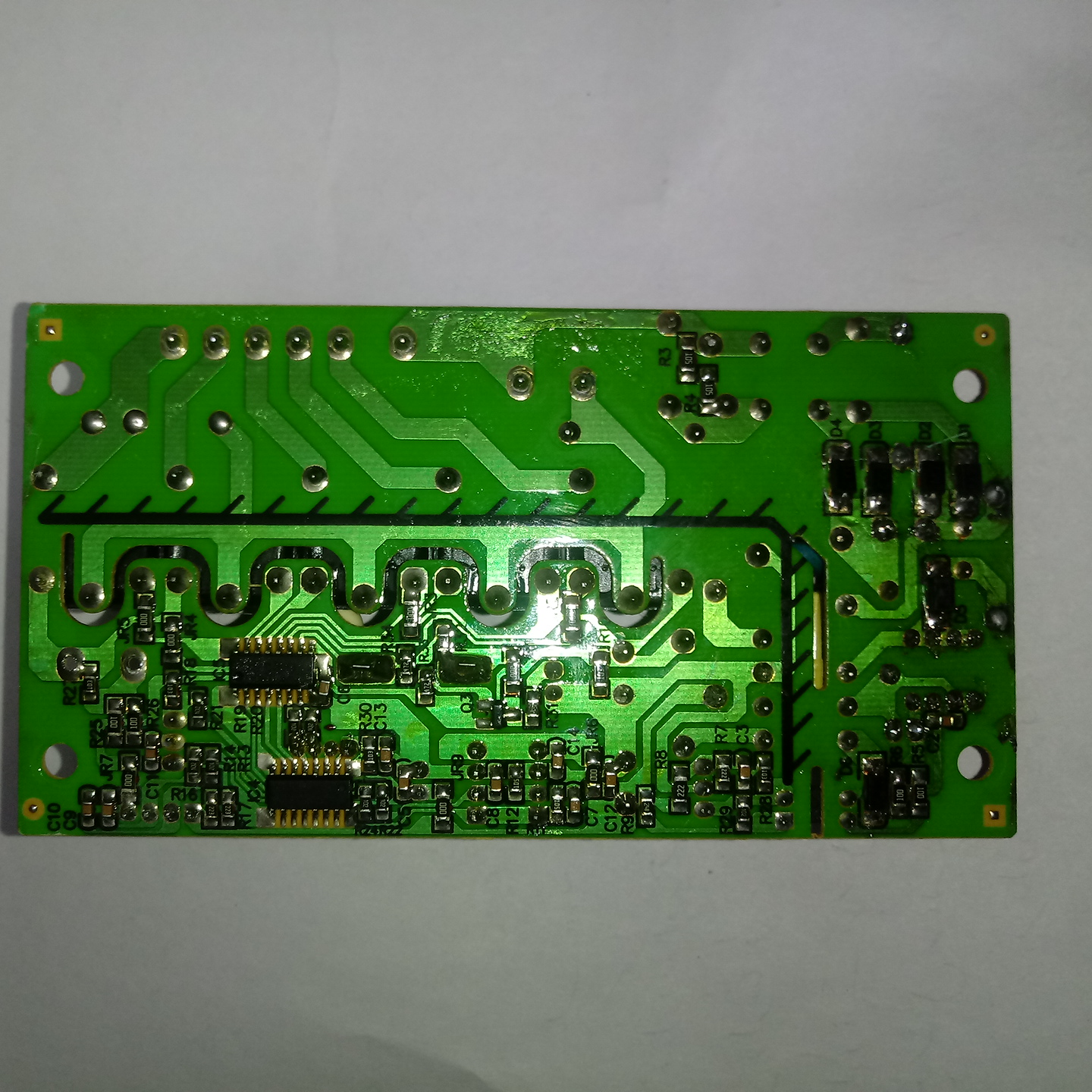

یک برد تغذیه برای هود تی اند بی هست که در ورودی مقاومت 10اهم و پل دیود ها سوخته بود و تعویض گردید. تمامی خازن های الکترولیت در قسمت اولیه تعویض گردید.
دیودهای فست(rs1m) تست شده و بدون خرابی هستند.
اپتوکوپلر سالم است.
آی سی viper12 در تست پایه ها ظاهرا مشکلی ندارد.
در خازن بعد از پل دیود 1 ولت مشاهده میگردد.
با اعمال ولتاژ 5 ولت به قسمت ثانویه بر روی کاتد d8 مدار کار میکند.

متاسفانه با اعمال 220 ولت مدار هیچ عکس العملی ندارد. نیاز به راهنمایی اساتید و دوستان می باشد.



[Parsa2309]

با احترام
ولتاژ خازن تغذیه آیسی viper در زمان متصل بودن به برق , چند ولته ؟
اگه کمتر از ۱۰ یا 8 ولت بود ، آیسی رو خارج کنید و مجدد ولتاژ خازن رو چک کنید . اگه ولتاژ بالا داشت ، آیسی خرابه .
Viper خرابی زیادی داره حتی اگه با تست اهم سالم نشون بده . یک مقاومت هم برای تغذیه آیسی فوق هستش که حتما تست کنید.
سپاس



[lomaxedi]

با سلام.

با بررسی ولتاژ خازن در محدوده 15 ولت بود که با مرور زمان کاهش میافت. لذا مجدد مقدار مقاومت ورودی که 10 اهم بود چک شد و مشاهده گردید مقدار آن مگا اهم شده است در نتیجه مجدد تعویض گردید و حسب کسب اطمینان بیشتر آی سی وایپر نیز تعویض شد. مشکلی در مقاومت تغذیه آی سی مشاهده نشد و مقدار خوانده شده با مقدار واقعی یکی بود.


پس از اعمال موارد فوق برد شروع به کار کرده و ولتاژ در خروجی نمایان شد. لازم به ذکر است پس از این موارد ولتاژ دوسر خازن 6.8میکرو400ولت پس از پل دیود 210ولت دی سی بود. تشکر از دوست و استاد عزیز از راهنمایی شما



[Omidi2722]

سلام
به نظر میاد یه جای کار اشکال داره که ۲۱۰ ولت نشون میده، ولتاژ اون خازن باید ۳۱۰ ولت باشه
