مشکل: مشکل در اسپیکر سوناشی مدل sps-7410

[Arjanboy]

سلام خدمت همه اساتید محترم ، امیدوارم سال خوبی داشته باشید.
یه اسپیکر مدل سوناشی برام اوردن با ایراد عدم کارکرد پری امپلی و میکروفون، بعد از باز کردن مشخص شد ک قبلا دستکاری شده بود و قسمت پری امپلی رو عملا حذف کردن ، از پایه وسط ولوم جمپر زدن به ورودی قسمت امپلی فایر ، قسمت پری امپلی فایر و میکروفون از سه تا ای سی 4558 و یه آی سی cd2399 استفاده میکنه برای اکو، همه قسمت ها رو برسی کردم ظاهر مشکلی نداشت ای سی های 4558 رو چندین بار تعویض کردم فایده نداشت ، حتی بعضی از مقاومت هایی که احساس کردم مقدارشون زیاد شده عوض کردم و تمام خازن های الکترولیت و عدسی رو عوض کردم باز هم مشکل پابرجاست ، دوستان دقت کنید وقتی آی سی هارو خارج میکنم صدا تا یه حدی بالا میره ولی بجز ولوم صدا هیچ کدوم از ولوم های دیگه کار نمیکنه ، وقتی ای سی ها رو سوار میکنم صدا خیلیی کم میشه خیلیی کم، با توجه به تشابه دیتاشیت ای سی ۴۵۵۸ با lm358 ، این آی سی رو گذاشتم ، با این ای سی ولوم ها کار میده ولی صدارو از نصف بیشتر کنیم نویز شدید میندازه، واقعا کلافه شدم اگه امکانش هست کمک کنید، ولتاژ ورودی به برد پری امپلی هم با یه رگولاتور به ۱۲ میرسه درواقع ولتاژ دوبل روی پری امپلی نمیاد فقط یه ۱۲ ولت رگوله شده میاد.
ممنون که وقت میذارید و پاسخ میدید



[Arjanboy]

سلام خدمت همه اساتید محترم ، امیدوارم سال خوبی داشته باشید.
یه اسپیکر مدل سوناشی برام اوردن با ایراد عدم کارکرد پری امپلی و میکروفون، بعد از باز کردن مشخص شد ک قبلا دستکاری شده بود و قسمت پری امپلی رو عملا حذف کردن ، از پایه وسط ولوم جمپر زدن به ورودی قسمت امپلی فایر ، قسمت پری امپلی فایر و میکروفون از سه تا ای سی 4558 و یه آی سی cd2399 استفاده میکنه برای اکو، همه قسمت ها رو برسی کردم ظاهر مشکلی نداشت ای سی های 4558 رو چندین بار تعویض کردم فایده نداشت ، حتی بعضی از مقاومت هایی که احساس کردم مقدارشون زیاد شده عوض کردم و تمام خازن های الکترولیت و عدسی رو عوض کردم باز هم مشکل پابرجاست ، دوستان دقت کنید وقتی آی سی هارو خارج میکنم صدا تا یه حدی بالا میره ولی بجز ولوم صدا هیچ کدوم از ولوم های دیگه کار نمیکنه ، وقتی ای سی ها رو سوار میکنم صدا خیلیی کم میشه خیلیی کم، با توجه به تشابه دیتاشیت ای سی ۴۵۵۸ با lm358 ، این آی سی رو گذاشتم ، با این ای سی ولوم ها کار میده ولی صدارو از نصف بیشتر کنیم نویز شدید میندازه، واقعا کلافه شدم اگه امکانش هست کمک کنید، ولتاژ ورودی به برد پری امپلی هم با یه رگولاتور به ۱۲ میرسه درواقع ولتاژ دوبل روی پری امپلی نمیاد فقط یه ۱۲ ولت رگوله شده میاد.

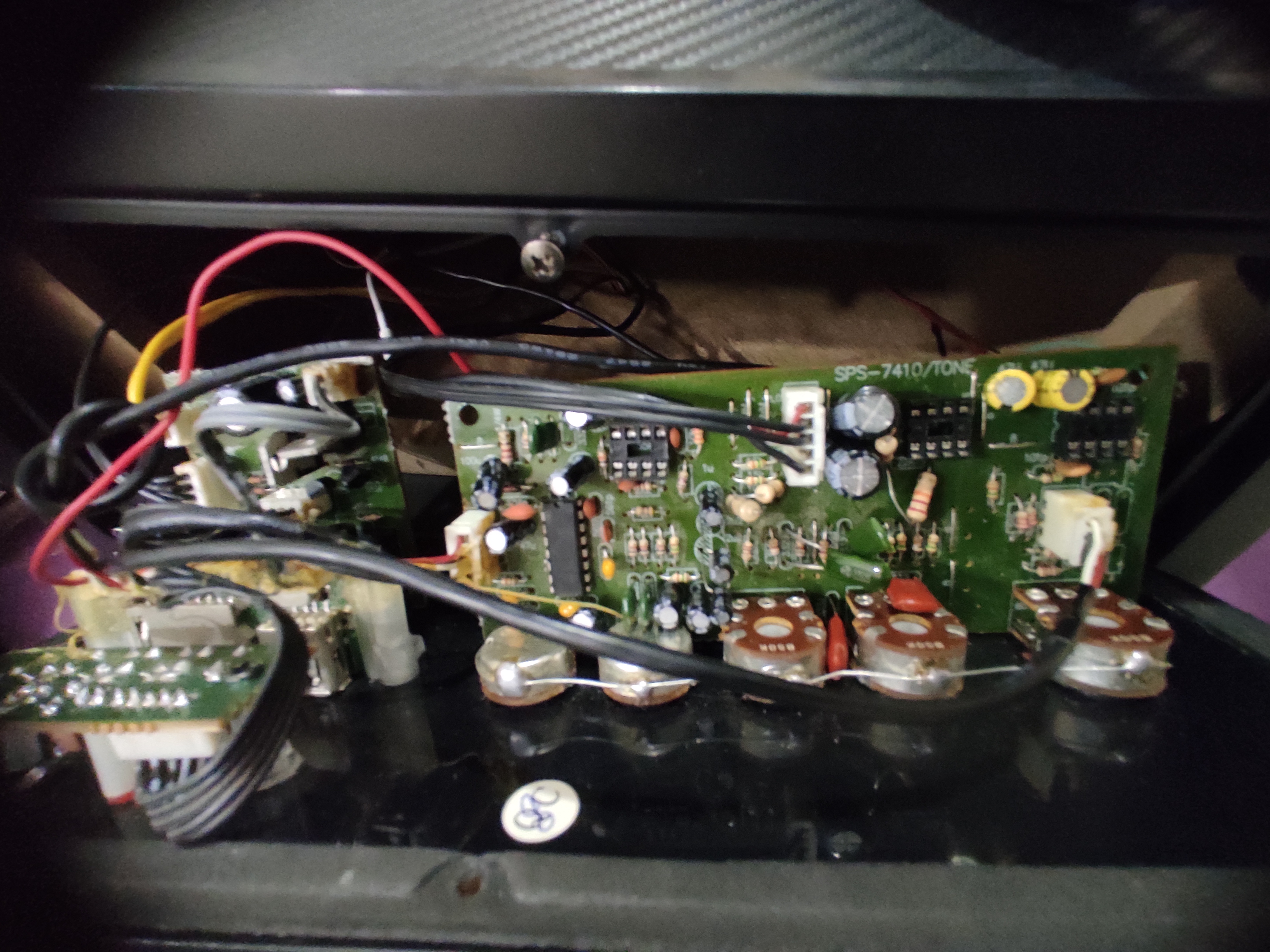

ممنون که وقت میذارید و پاسخ میدیدمشاهده فایل‌پیوست 184241

قسمت امپلی و ترانزیستور های اصلی امولی فایر رو بررسی کردم و مشکلی نداشت ، درواقع با جمپر کردن ورودی و خروجی پری امپلی ، قسمت امپلی فایر به درستی کار میکنه ، خودم فکر میکنم ایراد از همون قسمت پری هست ، بازم ممنون که وقت میذارید و پاسخ میدید



[Arjanboy]

دوستان کمک نمیکنن؟



[Arjanboy]

اساتید لطفا کمک برسونید ممنونم



[reza_m72]

سلام دوست عزیز چون دستگاه قبلا دست کاری شده خیلی دقیقتار باید برسی کنی چند تا عکس بهتر بگیر بفرس چیز خاصی تو عکس معلوم نیست میکی امپری فایرش کار میکنه خروجی یه امپیتری پلیر را بدنشو وصل کن به بدنه دستکاه و سر وسط را هم با یک خازن سری کن از امپری فایر تا پری کم کم تست کن برو جلو احتمالا ایسی پری اون شماره نباشه شاید موقع تعویض عوض شده یه شماره دیگه باشه

اساتید لطفا کمک برسونید ممنونم



[77770]

سلام دوست عزیز چون دستگاه قبلا دست کاری شده خیلی دقیقتار باید برسی کنی چند تا عکس بهتر بگیر بفرس چیز خاصی تو عکس معلوم نیست میکی امپری فایرش کار میکنه خروجی یه امپیتری پلیر را بدنشو وصل کن به بدنه دستکاه و سر وسط را هم با یک خازن سری کن از امپری فایر تا پری کم کم تست کن برو جلو احتمالا ایسی پری اون شماره نباشه شاید موقع تعویض عوض شده یه شماره دیگه باشه

منم با مهندس هم عقیده هستم.لطفا عکسی با کیفیت از پشت و روی برد بفرستید



[Arjanboy]

سلام دوست عزیز چون دستگاه قبلا دست کاری شده خیلی دقیقتار باید برسی کنی چند تا عکس بهتر بگیر بفرس چیز خاصی تو عکس معلوم نیست میکی امپری فایرش کار میکنه خروجی یه امپیتری پلیر را بدنشو وصل کن به بدنه دستکاه و سر وسط را هم با یک خازن سری کن از امپری فایر تا پری کم کم تست کن برو جلو احتمالا ایسی پری اون شماره نباشه شاید موقع تعویض عوض شده یه شماره دیگه باشه

تشکر بابت پاسختون.
شماره آی سی دقیقا همونه چون برد از اون مدل بردهاست که اطلاعات قطعات روش نوشته شده ، مثلا مقدار خازن ها و مقاومت ها و شماره ای سی ها دقیقا روی برد نوشته شده، با ام پی تری پلیر تست کردم و مستقیم به ورودی آمپلی دادم ، بدون مشکل کار میکنه ، چشم عکس واضح از پشت و روی دستگاه میفرستم .



[Arjanboy]

منم با مهندس هم عقیده هستم.لطفا عکسی با کیفیت از پشت و روی برد بفرستید

چشم فردا میفرستم



[reza_m72]

تشکر بابت پاسختون.
شماره آی سی دقیقا همونه چون برد از اون مدل بردهاست که اطلاعات قطعات روش نوشته شده ، مثلا مقدار خازن ها و مقاومت ها و شماره ای سی ها دقیقا روی برد نوشته شده، با ام پی تری پلیر تست کردم و مستقیم به ورودی آمپلی دادم ، بدون مشکل کار میکنه ، چشم عکس واضح از پشت و روی دستگاه میفرستم .

سلام
به ورودی آمپری زدی هی برو جلوتر شاید ولومها خراب باشد و خوب عمل نکنند و به ورودی پری آمپری بزن سیگنال و ولوم های بیس و تیریب را یکسره کن ببین عمل میکنن یا نه اگه عمل کردن با اتصال کوتاه ولومها خراب شدن ایسی پری آملی را اگه داری بازم عوض کن دیتا شیت ایسی را ببین موفق میشی چیز خاصی ندارد اخه



[Arjanboy]

سلام
به ورودی آمپری زدی هی برو جلوتر شاید ولومها خراب باشد و خوب عمل نکنند و به ورودی پری آمپری بزن سیگنال و ولوم های بیس و تیریب را یکسره کن ببین عمل میکنن یا نه اگه عمل کردن با اتصال کوتاه ولومها خراب شدن ایسی پری آملی را اگه داری بازم عوض کن دیتا شیت ایسی را ببین موفق میشی چیز خاصی ندارد اخه

سلام و شب بخیر
ولوم ها رو چک کردم و اتصال کوتاه هم کردم ، جسارتا این اولین بار نیست که اسپیکر تعمیر میکنم اما این یکی بدجوری داره اذیت میکنه ، دیتا شیت ای سی رو هم دراوردم ی اپ امپه که دوتا تقویت کننده داره توش ، ورودی و خروجی آی سی ها رو هم چک کردم کل مسیرها رو چک کردم بیش از ده تا آی سی تست کردم ، دقیقا همین که چیز خاصی نداره توی برد و اینجوری اذیت میکنه ذهنمو درگیر کرده ، وقتی آی سی هارو درمیارم صدا تا یه حدی بالا میره ولی فقط ولوم صدا کار میکنه ، آی سی رو که میذارم رو برد صدا خیلی ضعیف میشه .
