سوال: مشکل درساخت تقویتRFپنج وات

heidari

VIP+ افتخاری
کاربر
2007-04-15
304
726

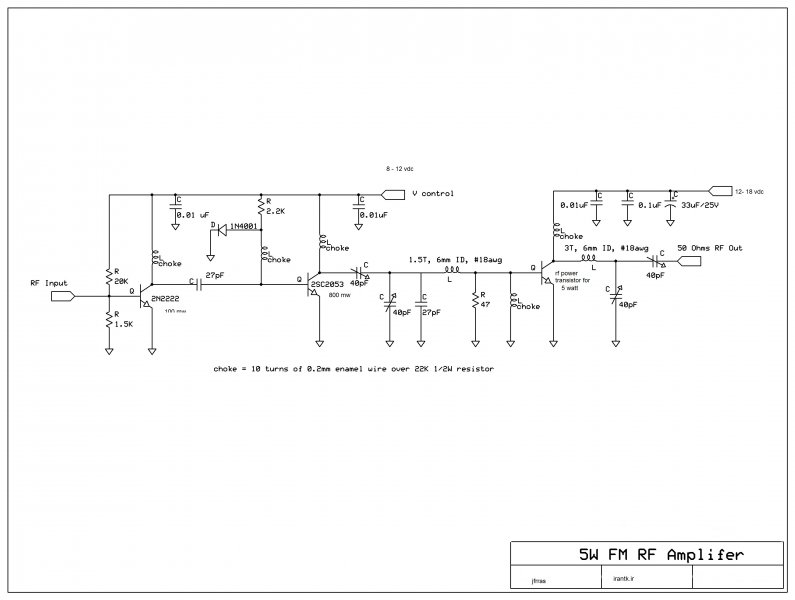

با سلام من این مدار مربوط به یک نقشه تقویت rfپنج وات است من در چند جا با مشکلاتی برخوردکردم 1.chokeچگونه پیچیده میشود 2.دیگر سیم پیچ ها چگونه پیچیده میشوند 3.شماره سومین ترانزیستور چنده وایا میتوان از ترانزیسور دومی خروجی گرفت چطور


این هم نقشه

5W FM Amplifer.jpg


ahmad_1

کاربر
2008-08-01
17
56
بسمه تعالی

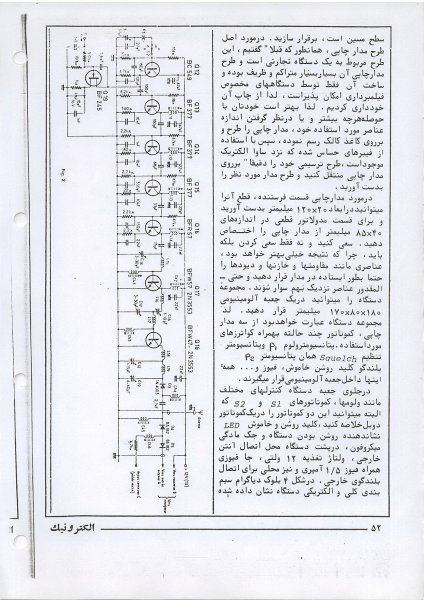

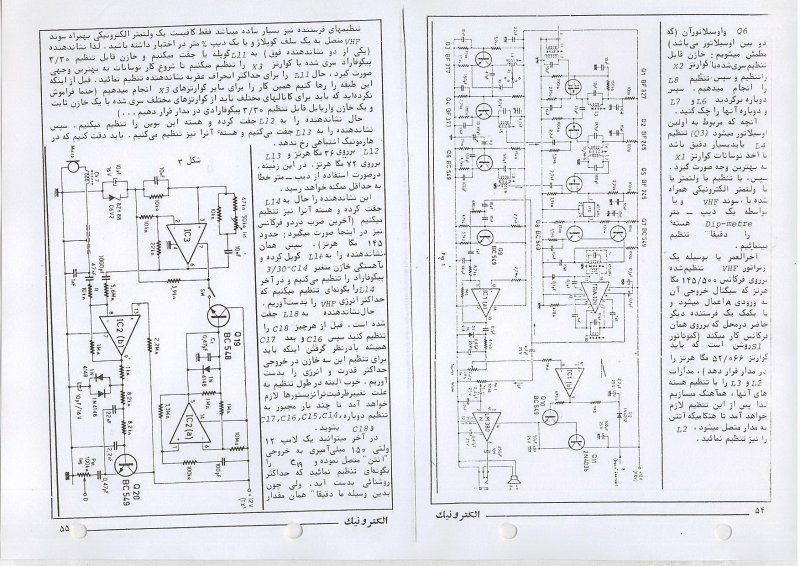

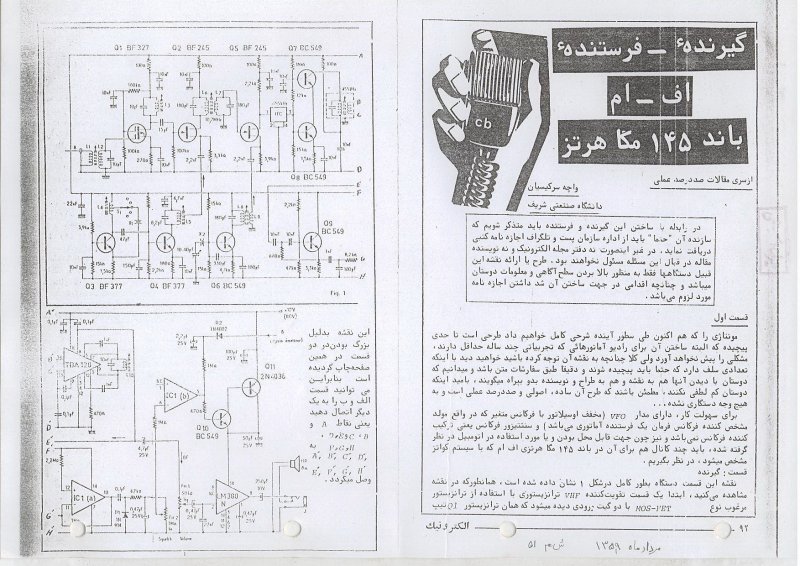

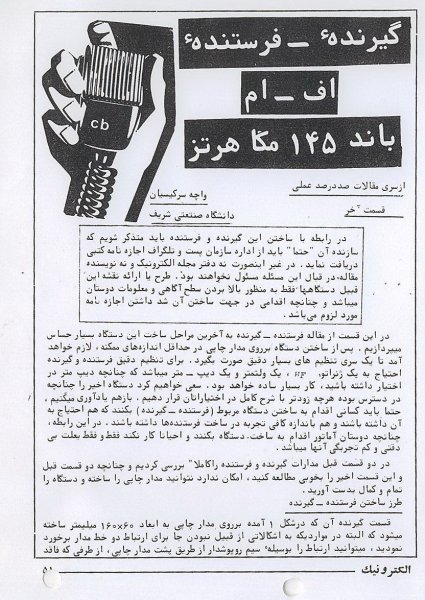

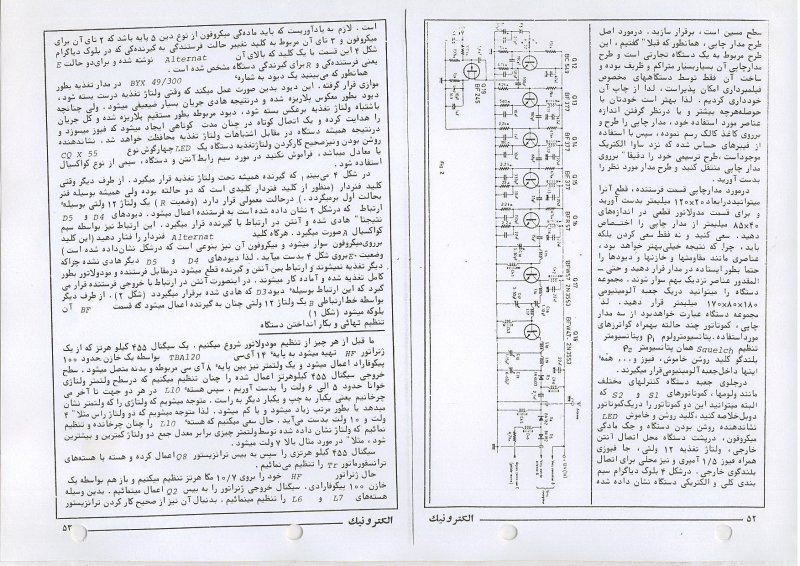

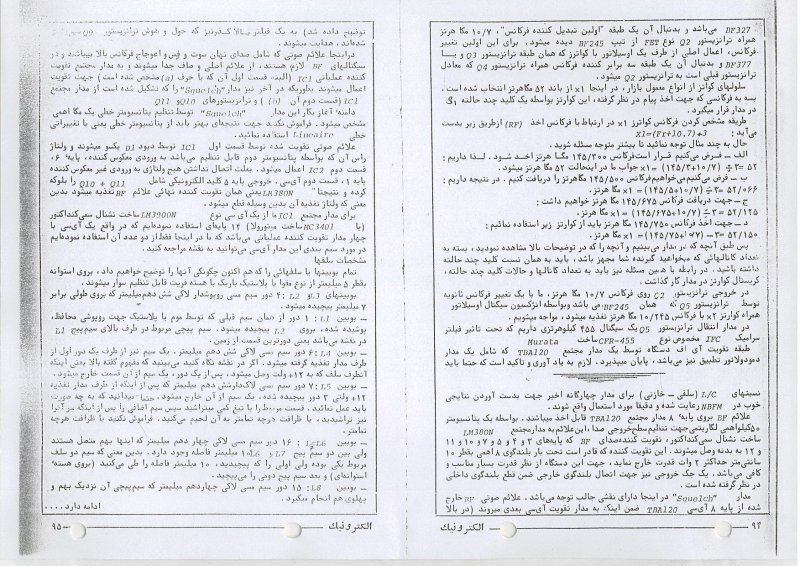

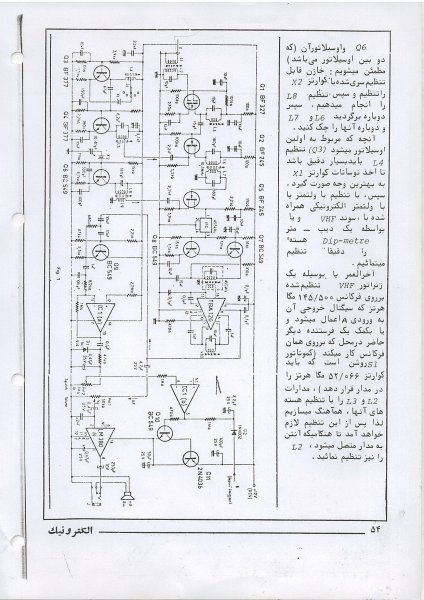

به نظر من این مداری که در مجله الکترونیک سال 59 چاپ شده می تواند در مواردی که اشکال داشتید وبلکه بیشتر به شما کمک کند البنه مدار به صورت عکس است. با تشکر


mohamad1357

مدیر بخش DVB-T
مدیر تالار
2013-03-12
2,084
34,885
MASHHAD
با سلام من این مدار مربوط به یک نقشه تقویت rfپنج وات است من در چند جا با مشکلاتی برخوردکردم 1.chokeچگونه پیچیده میشود 2.دیگر سیم پیچ ها چگونه پیچیده میشوند 3.شماره سومین ترانزیستور چنده وایا میتوان از ترانزیسور دومی خروجی گرفت چطور


این هم نقشه

مشاهده فایل‌پیوست 73015
باسلام
شمامیتوانید برای اطمینان بیشترهرطبقه تقویت را جداگانه امتحان کنید
یا با اسکوپ ویا با یک عدد لامپ LED ویا بایک لامپ کوچک 6ولتی.


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,117
74,139
48
ایران
با سلام من این مدار مربوط به یک نقشه تقویت rfپنج وات است من در چند جا با مشکلاتی برخوردکردم 1.chokeچگونه پیچیده میشود 2.دیگر سیم پیچ ها چگونه پیچیده میشوند 3.شماره سومین ترانزیستور چنده وایا میتوان از ترانزیسور دومی خروجی گرفت چطور


این هم نقشه

مشاهده فایل‌پیوست 73015

سلام

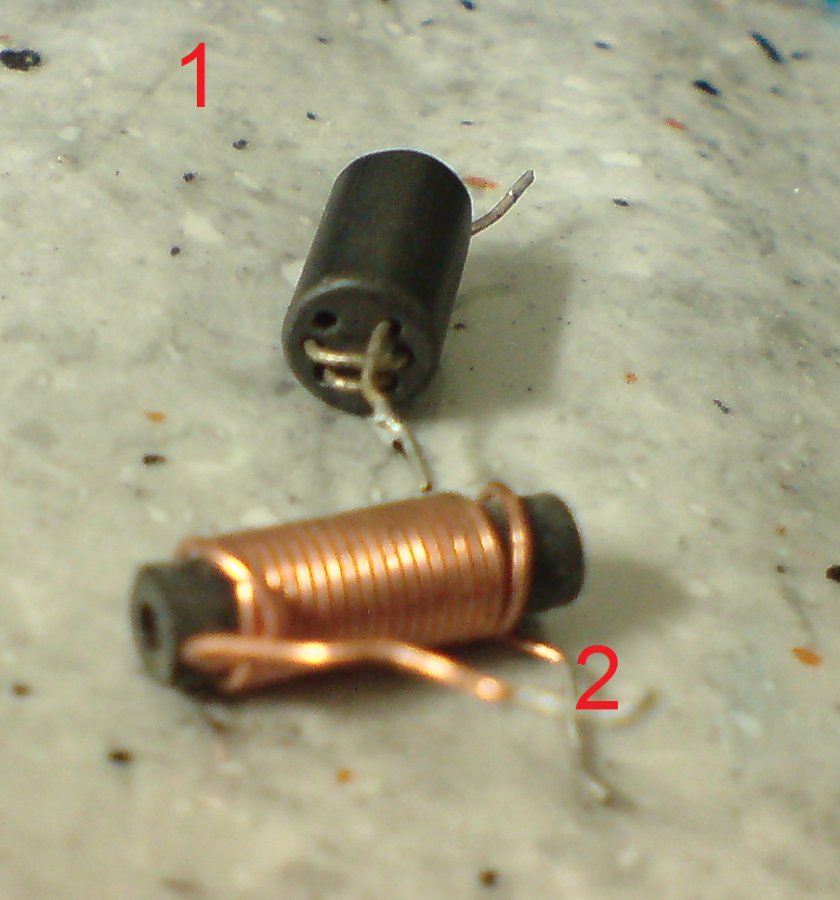

1 . چک این مدار چند دور سیم 0.5 بر روی فریت یا داخل آن می باشد.این چک ها از تاثیر امواج رادیویی طبقات بر روی تغذیه و سایر قسمت ها جلوگیری می کند.
[hide]

[/hide]2. سیم اولی 1.5 دور سیم بر روی هسته 6 میلی متر قطر سیم 1 میلی متر -سیم دومی 3 دور سیم روی 6 میلیمتر با همان قطر
[hide]3 . برای ترانزیستور خروجی می تونید C3950 , C4821 استفاده کنید .
4 . بله میشه ترانزیستور آخر رو حذف کرد ولی باید یه تغییراتی بدیم.[/hide]
موفق باشید.

آخرین ویرایش:

heidari

VIP+ افتخاری
کاربر
2007-04-15
304
726
سلام
1 . چک این مدار چند دور سیم 0.5 بر روی فریت یا داخل آن می باشد.این چک ها از تاثیر امواج رادیویی طبقات بر روی تغذیه و سایر قسمت ها جلوگیری می کند.
hidden content may not be quoted2. سیم اولی 1.5 دور سیم بر روی هسته 6 میلی متر قطر سیم 1 میلی متر -سیم دومی 3 دور سیم روی 6 میلیمتر با همان قطر
hidden content may not be quoted
موفق باشید.
با سلام ایا منظور شما از این chokeاین است که کار مهمی در کارایی ان مدار ندارد و فقط برای از بین بردن پارازت است
2. در زیر مدار برای چوک نوشته شده چوک عبارت است از 10 دور سیم {صفر بیست} بر روی مقاومت نیم وات 22کیلو اهم .. ایا با گفته شما فرق دارد یا ندارد ویا این که برای ضد ******* به کار رفته شده است
3.قدرت تقریبی این مدار چقدر است وقدرت خروجی ترانزیستور دومی چقدر است
4. ایا میتوان در ترانزیستور سومی .ازشماره 79t01استفاده کرد{استفاده شده در تلفن های بیسیم قدیمی عمومی}:busted_red:


jfrras

مدير انجمن تخصصی الکترونیک
مدیر تالار
2007-04-13
3,117
74,139
48
ایران
با سلام ایا منظور شما از این chokeاین است که کار مهمی در کارایی ان مدار ندارد و فقط برای از بین بردن پارازت است
2. در زیر مدار برای چوک نوشته شده چوک عبارت است از 10 دور سیم {صفر بیست} بر روی مقاومت نیم وات 22کیلو اهم .. ایا با گفته شما فرق دارد یا ندارد ویا این که برای ضد ******* به کار رفته شده است
3.قدرت تقریبی این مدار چقدر است وقدرت خروجی ترانزیستور دومی چقدر است
4. ایا میتوان در ترانزیستور سومی .ازشماره 79t01استفاده کرد{استفاده شده در تلفن های بیسیم قدیمی عمومی}:busted_red:

دوست عزیز .خیر کارایی به آن صورت که شما فکر می کنید ندارد .فقط بصورت فی لتر استفاده می شود . برای توان های پایین چک را به همین طریق درست کنید طی تجربه اینجانب روی فریت بهتر عمل می کند و برای توان های بالا برای چک از سیم کلف تر استفاده
کنید. پنج وات معمولا با شرایط آنتن خوب 20 کیلومتر برد میدهد.
ترانزیستور سوم تا مشخصات ترانزیستور در دست نباشد نمی توان نظر داد. می تونید تست کنید.
دیتا شیت کاملش رو آپ کنید تا بگم.
