مشکل خواندن ای سی با TNM2000

[mehdidelta]

با عرض سلام

TNM 2000 دارم که ای سی K9GAG08U0M نه شناسایی میکنه و اینکه ب صورت دستی هم شناسایی نمیشه .. ای سی رو خوب تمیز کردم و درست جا زدم ولی شناسایی نمیشه لطفا راهنمایی کنید ..



[poya22]

درود

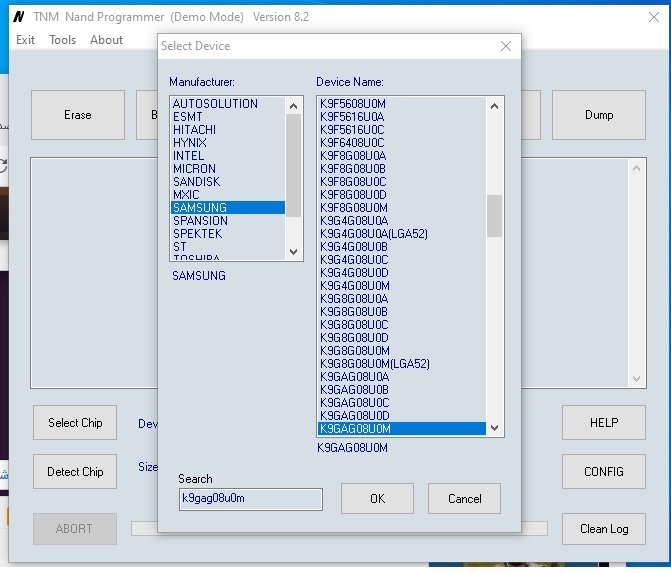

این فلش ناند است باید از نرم افزار ناند tnm استفاده کنید اگر 2000 را ساپورت کند(در ضمن فکر میکنم کفی اداپتور را هم برای ناند باید انتخاب کنید چون کفی nand flash با کفی nor flash فرق میکند )

https://www.tnmelectronics.com/downloads/NandSetup_Password_TNM1234.rar



[mehdidelta]

از کجا باید فهمید که کفی از کدام مدل هست ؟



[poya22]

در فلش های nand از تمام 48 پایه ها استفاده نمیشود حدود 15 الی 16 پایه استفاده میشود پس روی کفی هیچ ای سی نباید باشد.
ولی در فلش های nor که 48 پایه دارند از تمام پایه ها استفاده میشود ولی به دو روش خوانده یا نوشته میشوند word و byte مد .
در مد word از تمام 16 ادرس باس و دیتا باس استفاده میشود که باید زیف پروگرامر 48 پین باشد ولی چون در پروگرامر 2000 فقط 40 پین هست مجبورند به روش BYTE MODE فلش را بخوانند و از 8 ادرس باس و دیتا باس میشود این کار را کرد و باید حتما یک ایسی روی کفی قرار بگیرد (LSB دیگر مهم نیست)

پس در کفی ناند نباید هیچ ای سی باشد و در کفی NOR حتما باید یک ای سی تبدیل وجود داشته باشد


یک پایه روی فلش های NOR هست به نام BYTE_EN که با صفر و یک کردن ان مدها تغییر میکند
