مشکل خاموشی تصویر و سفید شدن صفحه مانیتور کوماکس چینی

[5541553]

سلام دوستان و اساتید گرامی
برد ال‌سی‌دی آیفون تصویری ۵.۶ اینچ هست که در مدل‌های کوماکس چینی استفاده شده و مشکلش سفید شدن صفحه نمایش و داغ شدن شدید در قسمت رگولاتور و خازن‌های صافی هستش

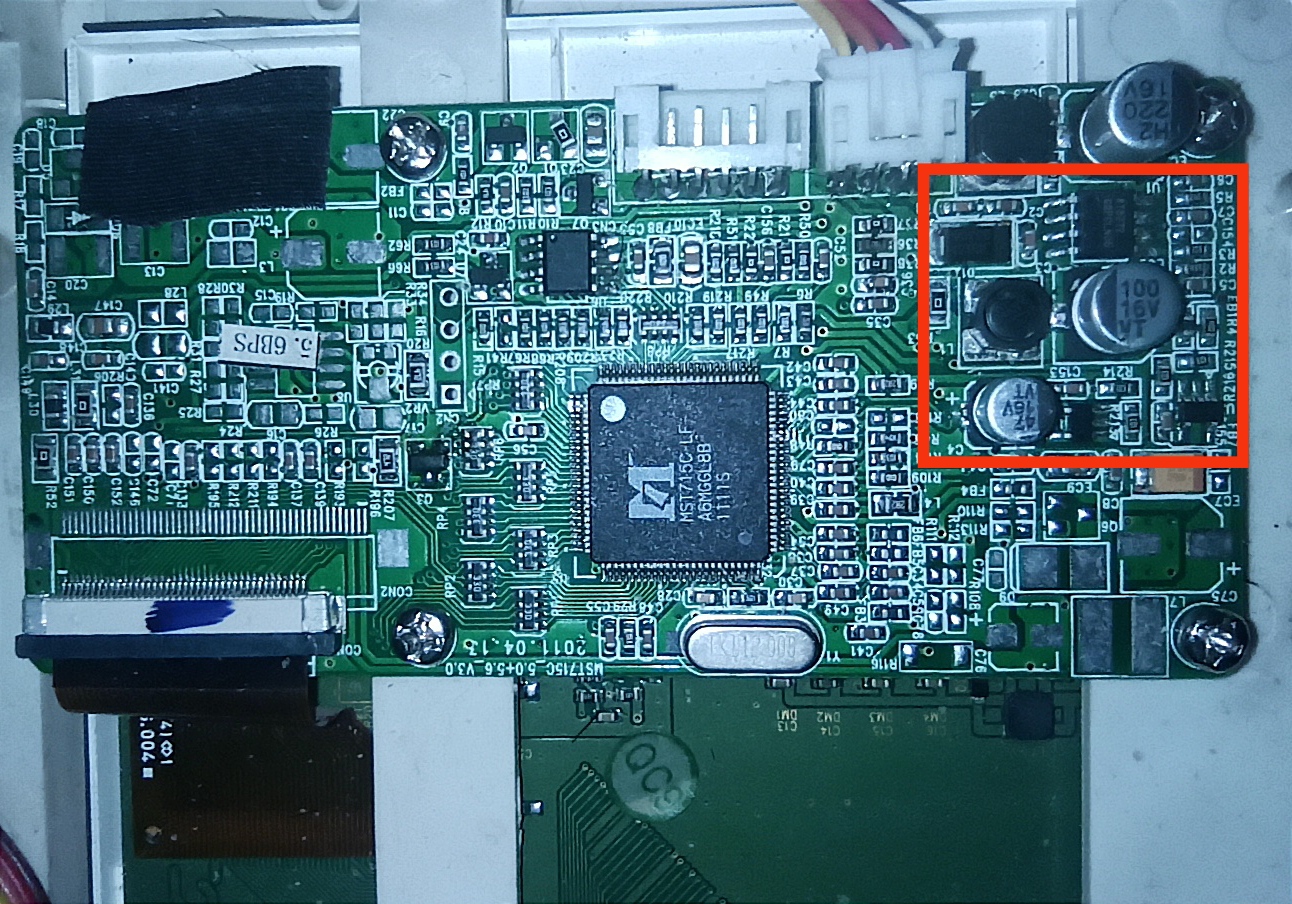

بمحض وصل کردن ولتاژ قسمتی که در تصویر اول با کادر قرمز رنگ بزرگ مشخص شده بشدت داغ میشه طوریکه حرارت خازن‌ها دست‌رو میسوزونه و در خروجی فقط بک‌لایت روشن میشه و صفحه سفیده هیچ تصویری نداریم

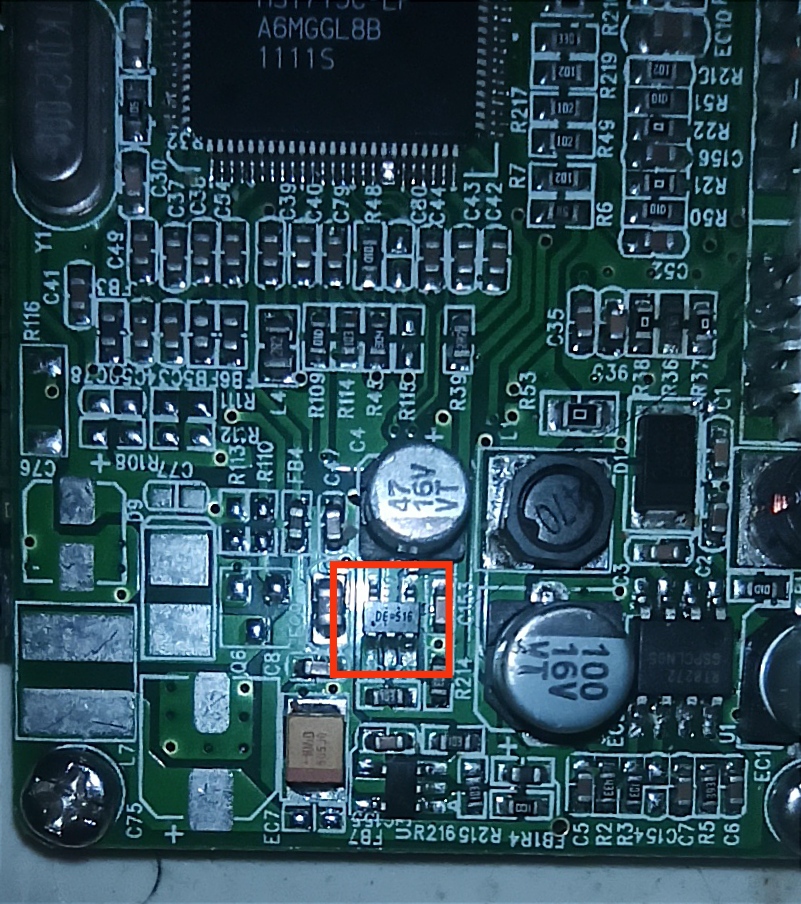

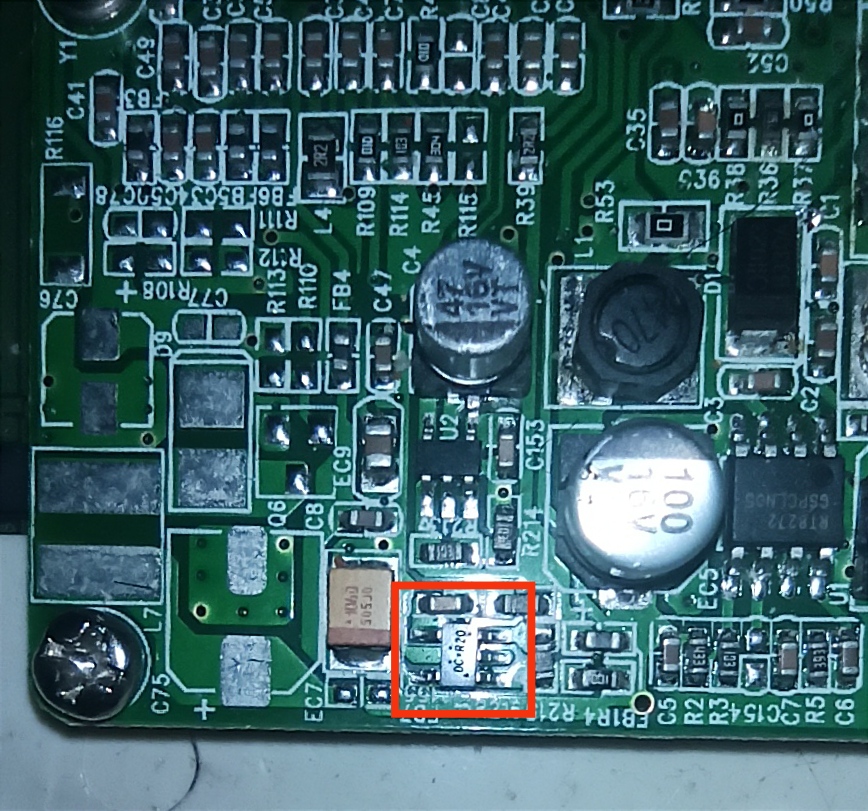

بنظرم مشکل مربوط به دوتا رگولاتور احتمالا ۳.۳ که در کادر کوچیک مشخص کردم باشه
روی قطعات این دو عبارت درج شده که با هیچ قطعه‌ای همخونی نداره
DE=516
DC R20
اگر دوستان تجربه‌ای در مورد این قطعات و ولتاژشون دارن راهنمایی کنن ممنون میشم



[هویدا]

درود بر شما ای سیها مربوط به بکلایت هستش ولی داغ کردن رگولاتور برد ال سی دی ببین روی سلف 5ولت هست یا نه



[5541553]

درود فراوان
روی سلف 331 ولتاژ ۱۱.۶ ولت دارم
روی سلف 470 هم ۳.۶ ولت دارم و هر دو بشدت داغ میشه

درود بر شما ای سیها مربوط به بکلایت هستش ولی داغ کردن رگولاتور برد ال سی دی ببین روی سلف 5ولت هست یا نه



[هویدا]

درود . پایه سلف و منفی رو با اهم متر بگیرببین چند اهمه



[5541553]

درود . پایه سلف و منفی رو با اهم متر بگیرببین چند اهمه

درود مجدد
رو 370 ۱۳ اهم
رو 470 متغیره از ۵M شروع میشه رو ۵۰k ثابت میشه



[هویدا]

درود مشکل از قسمت 5ولت هستش ابتدا سلف 370رو خارج کن دوباره اهم بگیر از دو پایه سلف با بدنه ببین اتصالاز سمت ای سی هست یا خروجی
