با سلام و عرض خسته نباشید خدمت دوستان و تشکر فراوان بابت توجه شما به تاپیک بنده

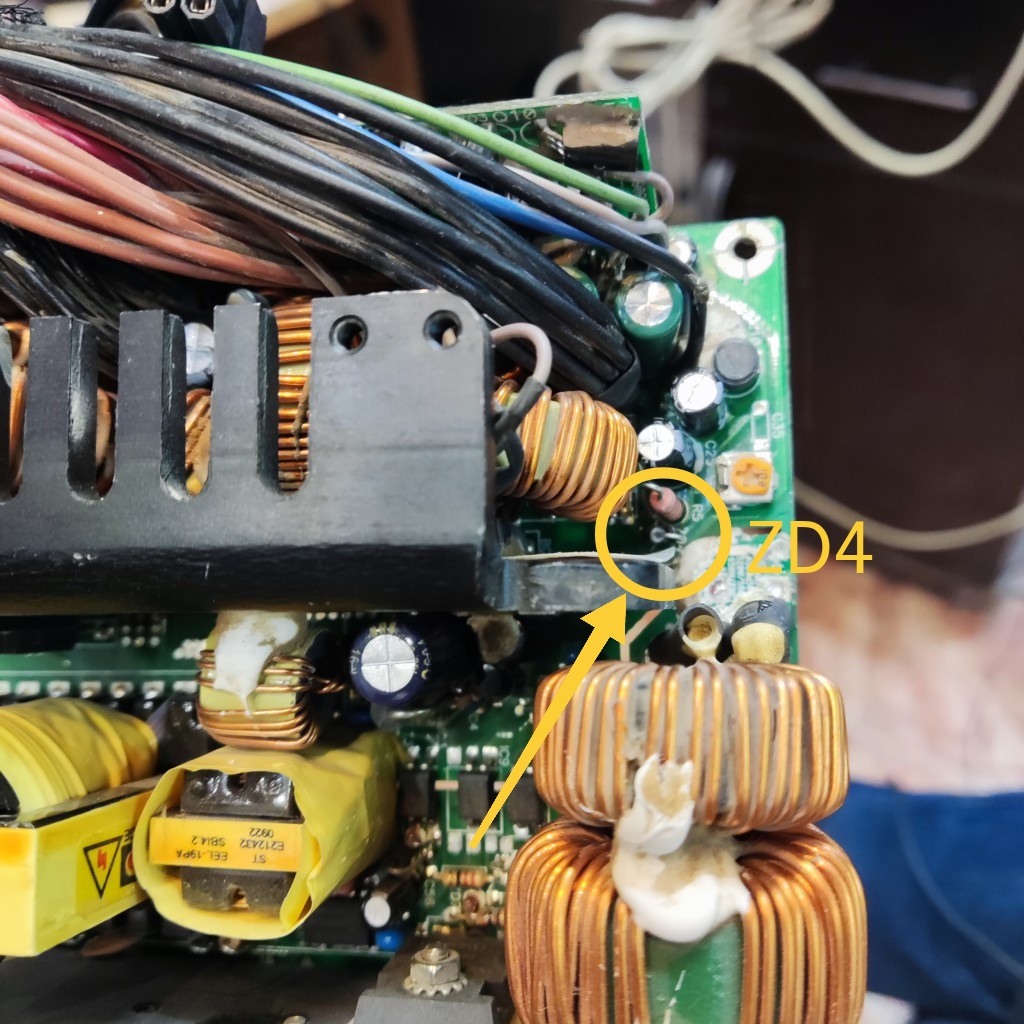

مشکل به این صورته که ولتاژ 5 ولتی خروجی پاور کمی نوسان داشت ( در حدود 0.2 الی 0.4 ولت ) با تتعویض خازن های خروجی و خازن های ظرفیت پایین قسمت های ولتاژ مشکل رفع نشد.متاسفانه حین تعمیر یه مشکل بزرگتر برای دستگاه بوجود آمد بدون اینکه اتصالی در دستگاه صورت بگیره بعد از قطع کلید برق پشت دستگاه دیگه روشن نشد.با بررسی مدار مشخص شد دیود تامین vsb به شت داغ میکنه و با بررسی مدار و راهنمایی دوستان در تاپیک های مشابه متوجه شورت شدن دیود ZD4 شدم.نوشته روی دیود پاک شده بود و با توجه به راهنمایی دوستان از دیود 5.1 استفاده کردم.
پاور استارت شد ولی خروجی ها کلا افت کرده به نحوی که خروجی 12 ولت روی 5 ولت هست و خروجی 5 ولتی کلا نداریم و صفحه تستر پاور هم روشنه ولی کلا فقط بکلایت داره و عددی نمایش داده نمیشه.به نظر دوستان مشکل از کجا میتونه باشه؟
ممنون میشم راهنمایی بفرمایید
