مشکل: مشکل با منبع تغذیه 1502dd

[mr.vortex]

سلام مشکلی که چند وقت من درگیر خودش کرده این هست که ، منبع تغذیه فوق با اتصال کوتاه دو پراب ولتاژ خروجی رو قطع میکنه و برای استفاده مجدد باید خاموش روشن بشه البته این اتفاق برای اضافه بار هم می افته یعنی وقتی مصرف کننده آمپرش بیشتر از 1.5 بشه خروجی صفر میشه

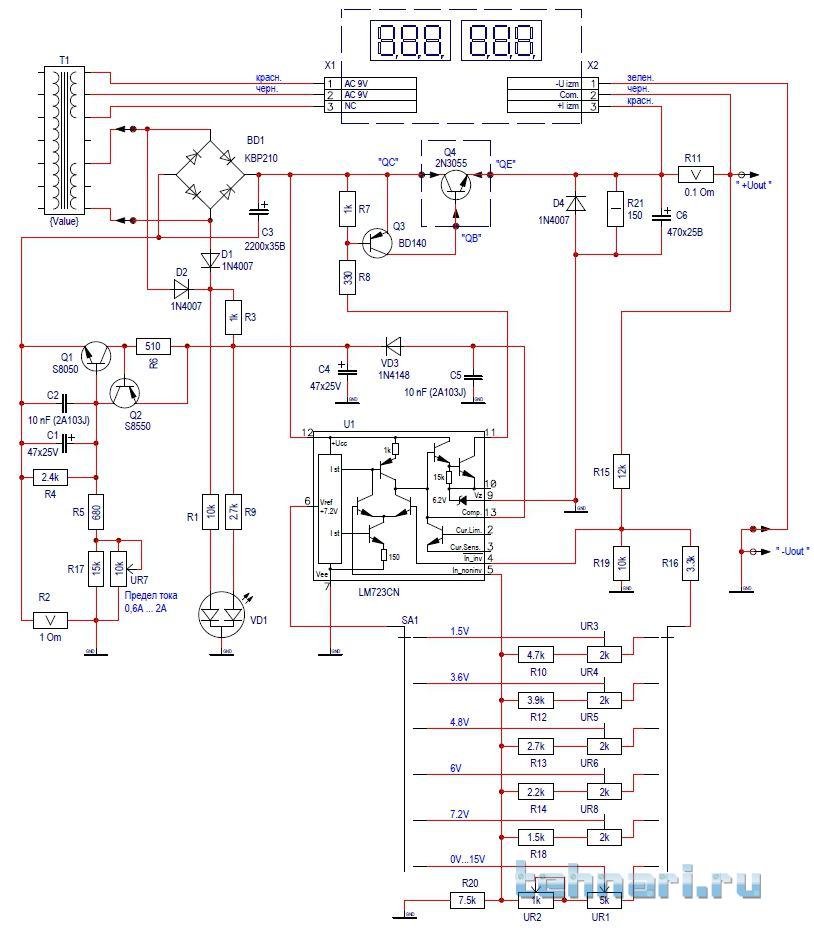

این هم شماتیک مدار ، ممنون میشم راهنمایی کنید



[mr.vortex]

کسی نیس راهنمایی کنه؟



[habbib]

سلام مشکلی که چند وقت من درگیر خودش کرده این هست که ، منبع تغذیه فوق با اتصال کوتاه دو پراب ولتاژ خروجی رو قطع میکنه و برای استفاده مجدد باید خاموش روشن بشه البته این اتفاق برای اضافه بار هم می افته یعنی وقتی مصرف کننده آمپرش بیشتر از 1.5 بشه خروجی صفر میشه
این هم شماتیک مدار ، ممنون میشم راهنمایی کنید
مشاهده فایل‌پیوست 168235

مشاهده فایل‌پیوست 168235

دوست عزیز مشکل شما دقیقا ایتجاست [hide] که فکر میکنید تغذیه مشکل دارد [/hide] در صورتی که این تعذیه [hide] در سلامت کامل میباشد و این مزیت باعث گردیده حتی توسط اتصال کوتاه نیز مشکلی بوجود نیاید [/hide]



[habbib]

مشاهده فایل‌پیوست 168235

لطفا تصویری از خود مدار نیز قرار دهید

[hide] این مزیت محافظت از اتصال کوتاه میباشد که در غیر این صورت همزمان با اتصال کوتاه خروجی تعذیه خواهد سوخت ولی به دلیل این مزیت تغذیه شما به راحتی نمیسوزد [/hide]



[mr.vortex]

مشاهده فایل‌پیوست 168235

دوست عزیز مشکل شما دقیقا ایتجاست hidden content may not be quoted در صورتی که این تعذیه hidden content may not be quoted

مساله اینجاست که بعد از رفع اتصال کوتاه ولتاژ دوباره بر نمیگرده و باید منبع یک بار خاموش روشن بشه تا برگرده به حالت عادی



[habbib]

مساله اینجاست که بعد از رفع اتصال کوتاه ولتاژ دوباره بر نمیگرده و باید منبع یک بار خاموش روشن بشه تا برگرده به حالت عادی

کاملا درست و طبیعی میباشد
در این حالت آی سی به خواب میرود و با قطع و وصل مجدد و تاخیری کوتاه بابت شارژ خازن تغذیه مجدد راه اندازی میگردد
البته راهکارهایی هم وجود داره و میتونی کلا این مزیت چشم پوشی کنید و از نهایت توان پاور بهره ببرید ولی واقعا حیف است چون در این صورت همزمان با کوچکترین اتصال کوتاه خواسته یا ناخواسته در خروجی باید هر سری ترانزیستور قدرت هم تعویض گردد
