مشخص نبودن قطعات SMD برد کنترل صوت آیفون تصویری ALDO

[ava electr]

با سلام

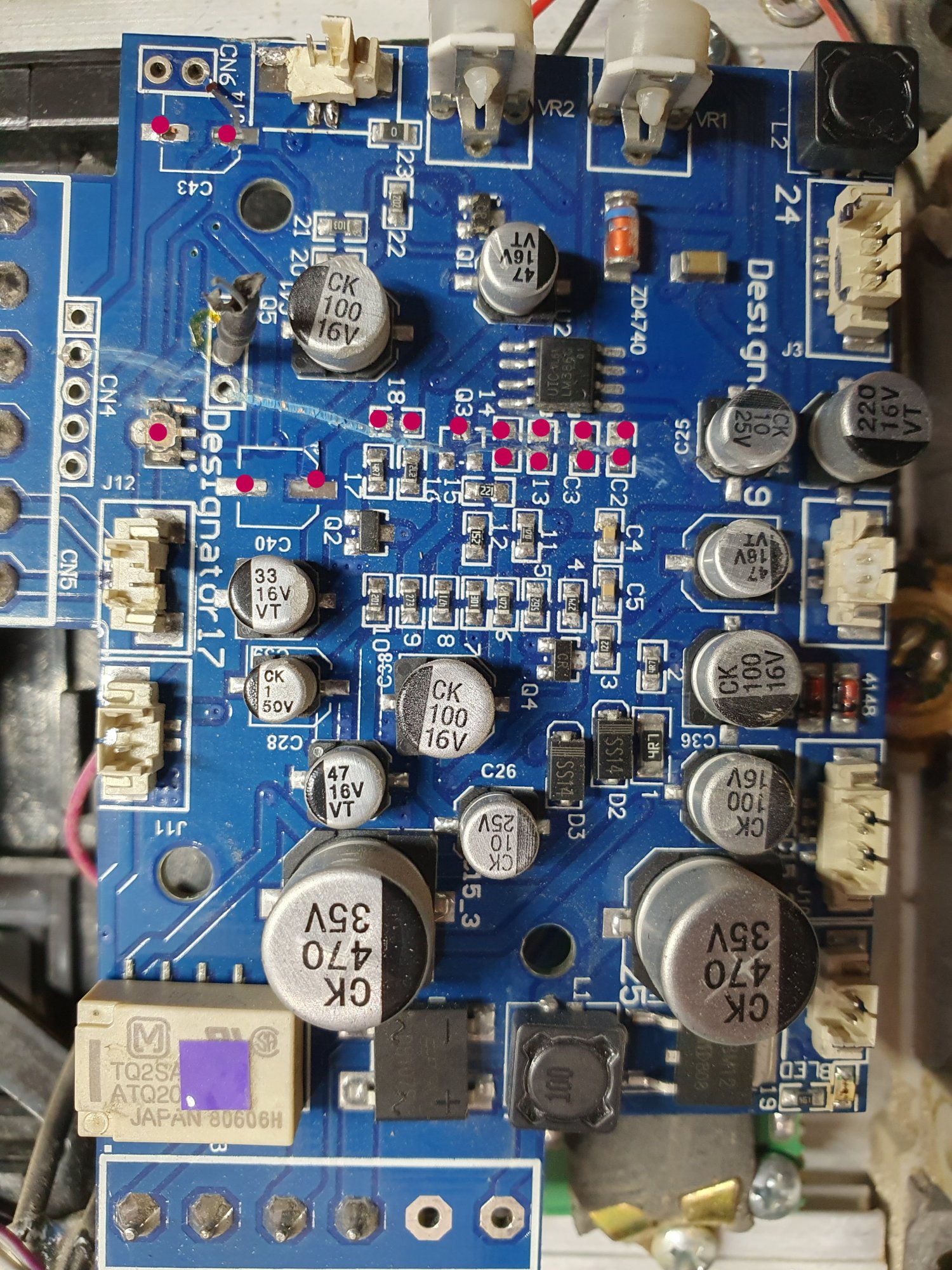

یکسری قطعات smd برد کنترل صوت آیفون تصویری ALDO جاکن شده و نامشخص هستند،درخواست مشخص نمودن کد یا مقدار قطعات مشخص شده در عکس زیر را دارم.
باتشکر



[SpaceX]

درود
اطلاعاتی که من از قطعات دارم به این شرح است

C2 22NF
C3 22NF
13 22K
14 22 اهم
Q3 CR (C945)
18 2.7K
C40 10UF/25V
C43 10UF/25V
Designator17 نامشخص



[MohandsMahdi]

با توجه به مکان این ایسی به احتمال بالا یک رگولاتوره یه نگاه بنداز احتمالا باید قبل و بعدش خازن باشه ببین ولتاژشون چقدره تا ولتاژ رگولاتور هم پیدا شه



[ava electr]

با توجه به مکان این ایسی به احتمال بالا یک رگولاتوره یه نگاه بنداز احتمالا باید قبل و بعدش خازن باشه ببین ولتاژشون چقدره تا ولتاژ رگولاتور هم پیدا شه

با تشکر از شما
در لوکیشن Q5 یک ترانزیستور دیپ بوده و پایه هاش به اون قطعه نا مشخص وصل شده و فکر کنم به جای اون smd گذاشتن



[ava electr]

درود
اطلاعاتی که من از قطعات دارم به این شرح است

C2 22NF
C3 22NF
13 22K
14 22 اهم
Q3 CR (C945)
18 2.7K
C40 10UF/25V
C43 10UF/25V
Designator17 نامشخص

با تشکر از شما
اون قطعه نامشخص ترانزیستور smd هستش که به پایه های قطعه به لوکیشن Q5 وصل شده که این لوکیشن هم با مقاومت به منفی بازر RFIDپنل وصل شده



[SpaceX]

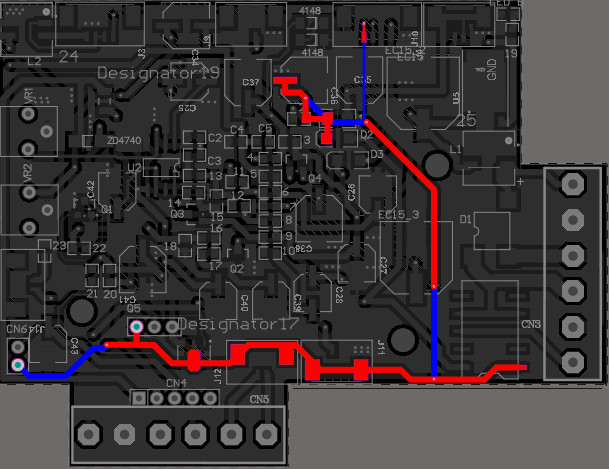

این عکسها رو ببینید مفید هست.

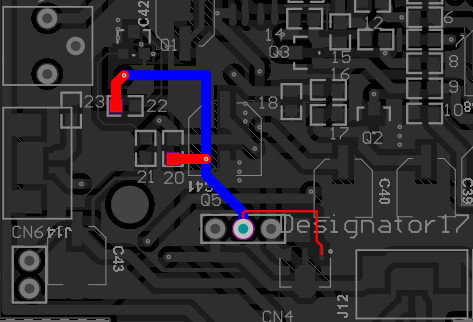

اون ترانزیستور smd نظیر به نظیر به Q5 متصل هست
همونطور که گفتید smd بجای Q5 قرار داده شده



[ava electr]

این عکسها رو ببینید مفید هست.
اون ترانزیستور smd نظیر به نظیر به Q5 متصل هست
همونطور که گفتید smd بجای Q5 قرار داده شده

با تشکر از شما
SMD Q5 ترانزیستور مثبت H772 هست و مشکل برطرف شد.
