درخواست: مشابه قطعه si3865bdv

[msi6969]

سلام.
مشابه این قطعه رو میخواستم جهت خرید،خود قطعه موجود نیست داخل سایت ها.
روش حک شده
iaeaf

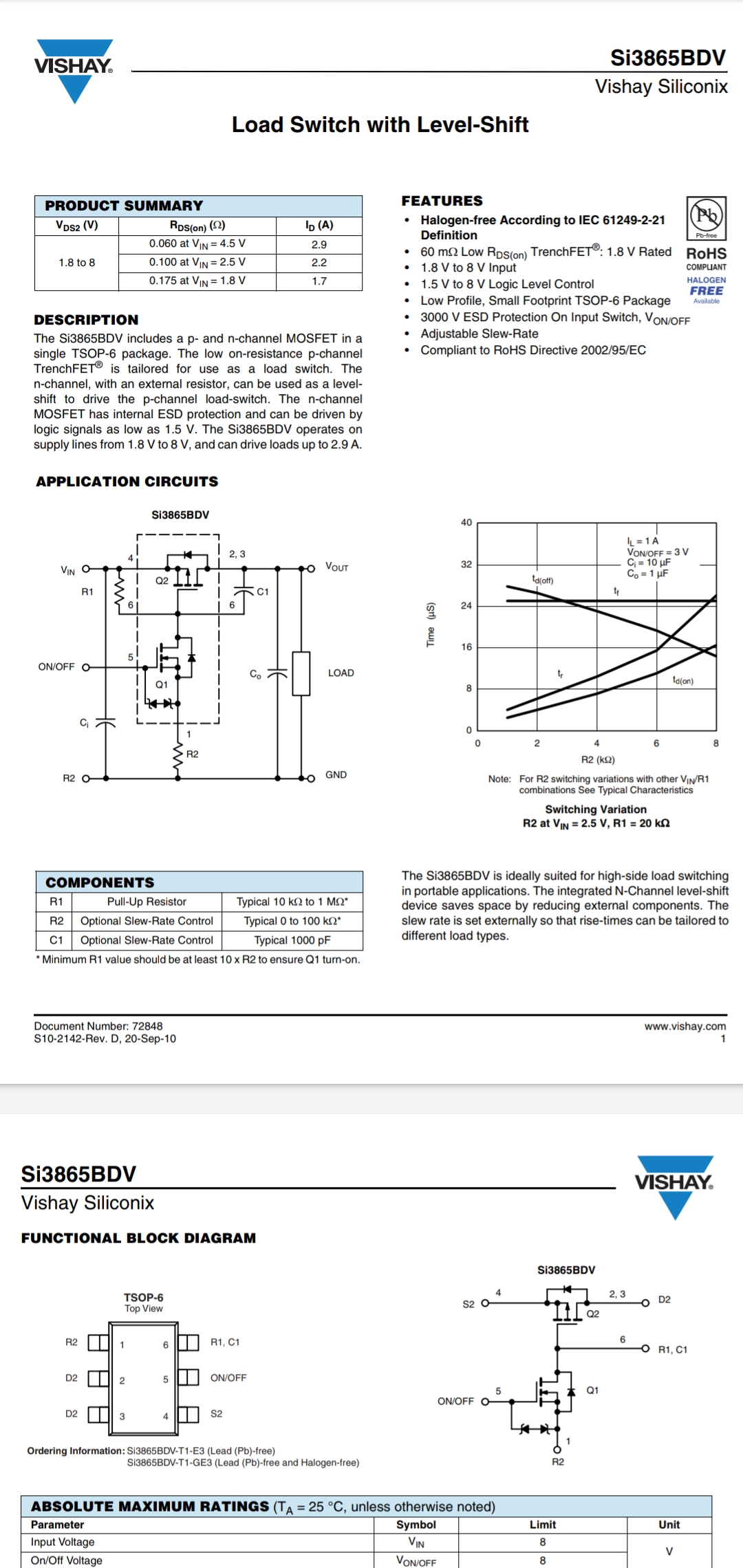

دیتاشیت چک کردم اسم فنی
si3865bdv
مربوط به مانیتوره، عکس هم پیوست شد.
تشکر.



[msi6969]

دوستان راهنمایی کنید لطفا.



[mohamad41]

به نظر ميرسد فت دوبل باشد اگر خودش يا مشابهش راپيدا نكردي بايد ازدوعدد فت تكي استفاده كنيد.



[msi6969]

به نظر ميرسد فت دوبل باشد اگر خودش يا مشابهش راپيدا نكردي بايد ازدوعدد فت تكي استفاده كنيد.

سلام. ارادت.
N_chanel هستش،مشابهش متاسفانه پیدا نمیکنم، تکی منظورتون چ کدی هستش؟



[mohamad41]

ازظاهر شماتيك برمياد كه براي سوييچينگ وكليدزني باشد به اين صورت كه فت اول Q1براي تحريك وراه اندازي فت دومQ2 بكارميرود لذالازم نيست فت اول راپرقدرت انتخاب كنيد امافت دوم چون ازش جريان كشيده مي شود حتما بايد پرقدرت
باشد ولي چون بنده ازچندوچون مدارت اطلاعي ندارم بايد خودت نسبت به كاركرد وجريان كشي مدارت قطعات راانتخاب كنيد.



[msi6969]

ازظاهر شماتيك برمياد كه براي سوييچينگ وكليدزني باشد به اين صورت كه فت اول Q1براي تحريك وراه اندازي فت دومQ2 بكارميرود لذالازم نيست فت اول راپرقدرت انتخاب كنيد امافت دوم چون ازش جريان كشيده مي شود حتما بايد پرقدرت
باشد ولي چون بنده ازچندوچون مدارت اطلاعي ندارم بايد خودت نسبت به كاركرد وجريان كشي مدارت قطعات راانتخاب كنيد.

سلام.
مدار مانیتوره،در اصل کار انتقال تصویر رو روی پنل انجام میده، یک پایه از این قطعه مستقیم باید ولتاژ 5ولت خروجی بده و برسه به خازن 100میکرو و ولتاژش بشه 5.حالا جای این قطعه نمیدونم چ جایگزین کنم



[mohamad41]

سلام بهترين ودم دسترين راه استفاده ازترانزيستوردارلينگتون TIP41ميباشد به اين صورت كه يك مقاومت يك كيلو به بيس ترانزيستورلحيم مي كنيد وآنرا به نقطه ON/OFFوصل مي كنيد وكلكتوررابه نقطه V inوصل مي كنيد واميترراهم به نقطهV out
وصل مي كنيد .انشاا... كه جواب ميدهد موفق باشيد. البته بهتراست اول ترانزيستوررا درجايي محكم كنيد يا باپيچ يابا چسب وبوسيله سه تكه سيم پابه هاي ترانزيستوررا به نقاط مذكوروصل نماييد.



[msi6969]

سلام بهترين ودم دسترين راه استفاده ازترانزيستوردارلينگتون TIP41ميباشد به اين صورت كه يك مقاومت يك كيلو به بيس ترانزيستورلحيم مي كنيد وآنرا به نقطه ON/OFFوصل مي كنيد وكلكتوررابه نقطه V inوصل مي كنيد واميترراهم به نقطهV out
وصل مي كنيد .انشاا... كه جواب ميدهد موفق باشيد. البته بهتراست اول ترانزيستوررا درجايي محكم كنيد يا باپيچ يابا چسب وبوسيله سه تكه سيم پابه هاي ترانزيستوررا به نقاط مذكوروصل نماييد.

سلام مجدد. اتفاقا از این tip41زیاد استفاده میکنم(تبدیل مدار ک لایت مانیتور) ولی نمیدونستم که میشه در این مورد خاص هم ازش استفاده کنم که شما مرحمت فرمودید.

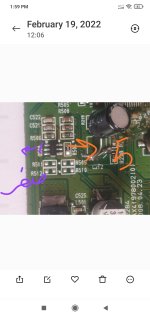

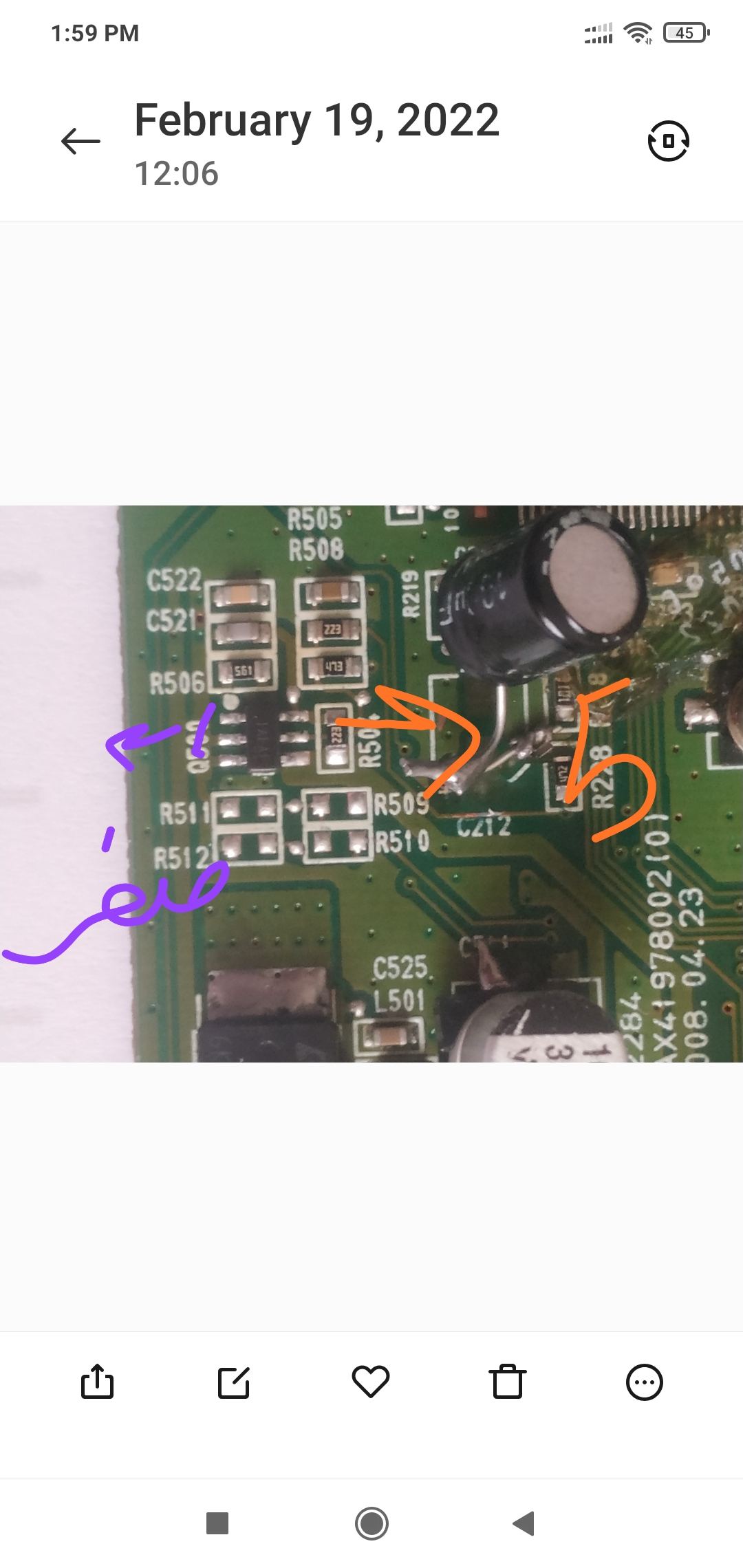

با عرض معذرت، بنده عکس برد میفرستم جهت اطمینان(مانیتور ال جی مدل w2284f) چون این ic دارای 6پایه متالیزه میباشد که یکیش ورودی 5ولته،مجدد منت بذارید و چک کنید. اگر اوکی بود بذارم داخل مدار جهت تست.
ممنونم.



[mohamad41]

سلام عكسي كه گذاشتيد فقط قسمتي ازpcbرانشان ميدهد اگرامكان دارد يك عكس واضح ازكل pcb قراردهيد وهمينطور آن قسمت راكه خروجي صفرنشون ميده ببينيد قطعه اي اتصال كوتاه نشده باشد كه موجب صفر شدن خروجي فت شده باشد موفق باشيد.



[msi6969]

درود مجدد.

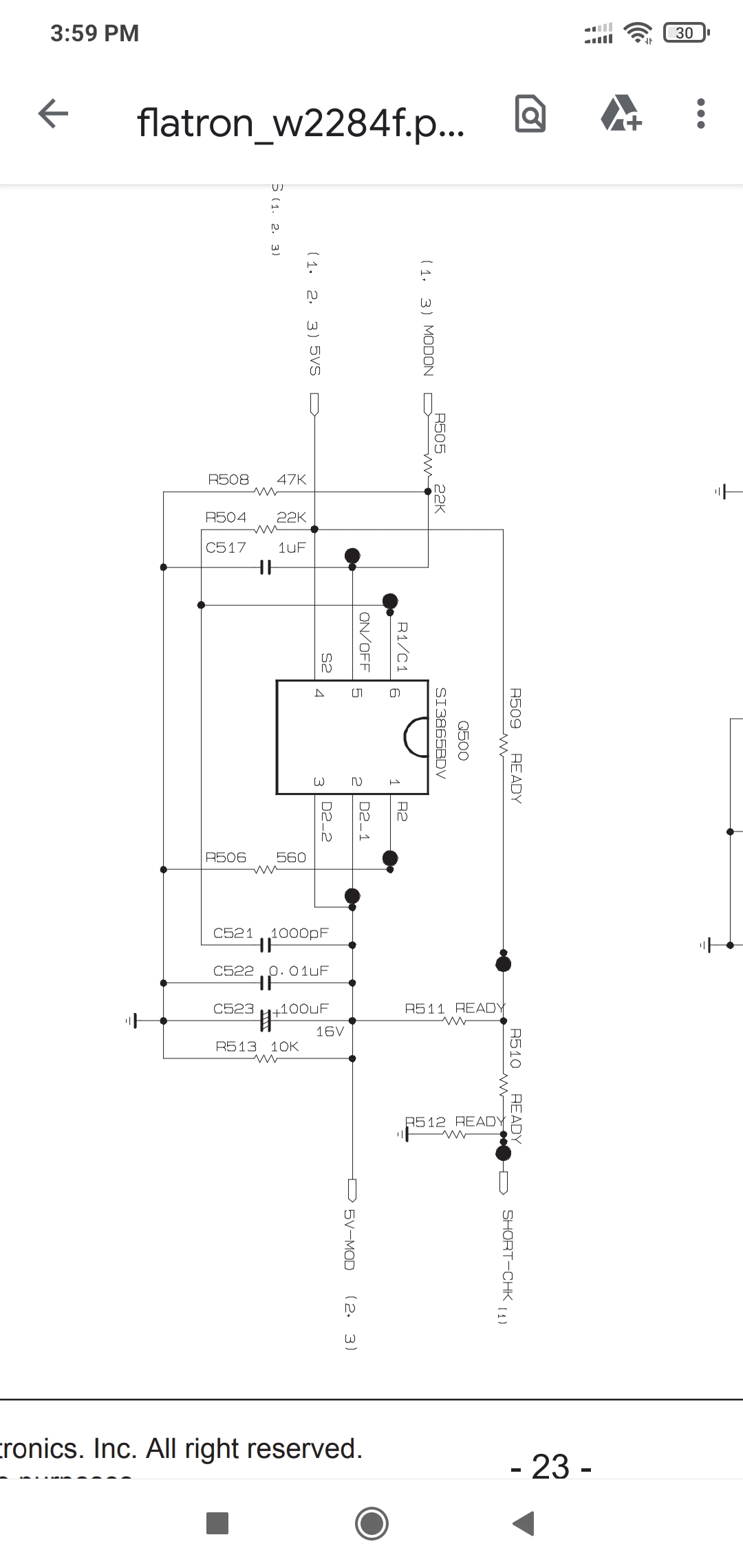

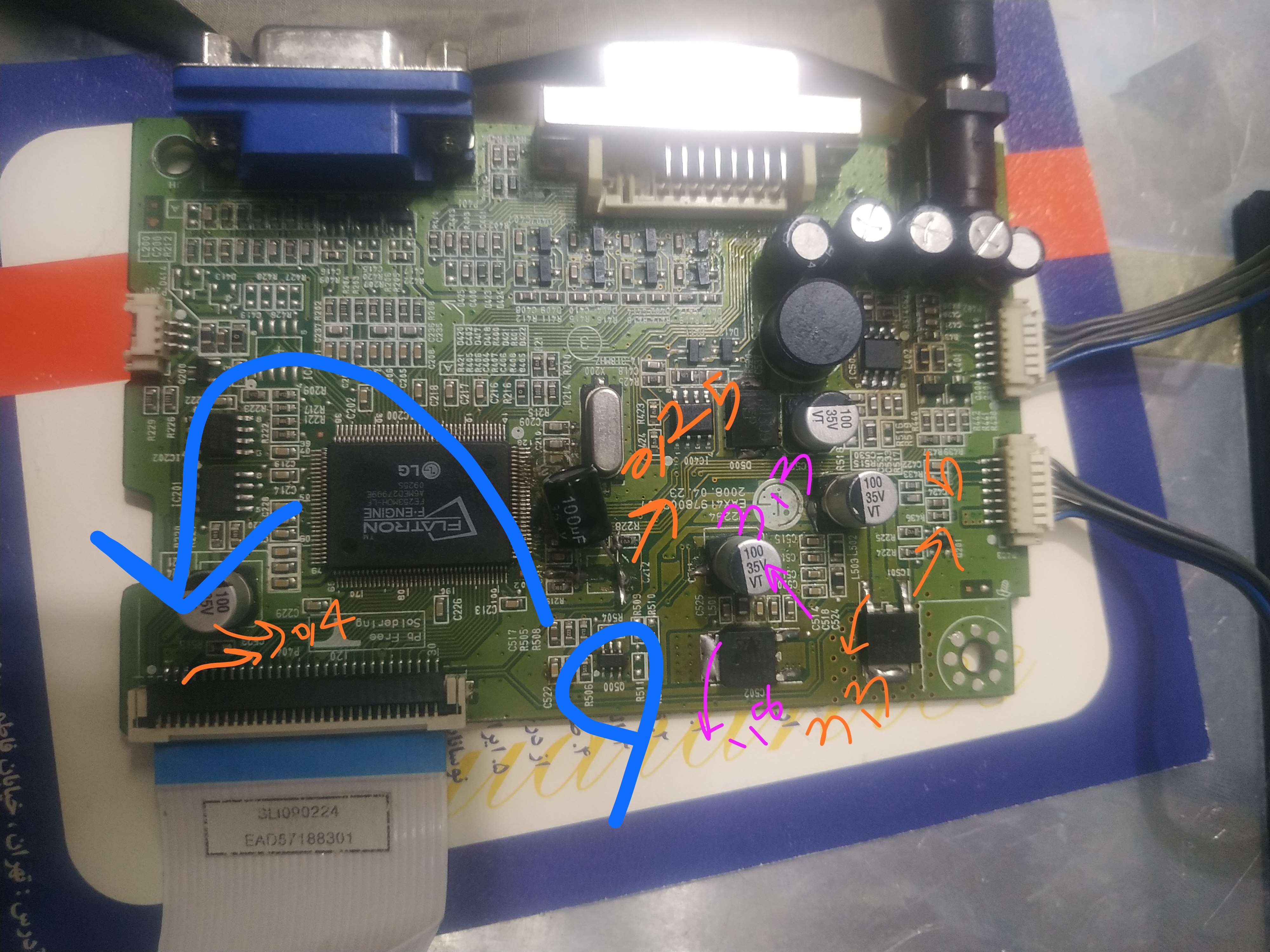

عکس برد کامل گذاشتم+شماتیک این قطعه و ولتاژهاش در مانیتور، طبق شماتیکی که چک کردم، ic وتاژ ورودی داره ولی خروجی این ic باید ولتاژ5ولت به اون خازن 100u که وصلش کردم با رنگ آبی بده ولی خروجی در حد0/4 ولته، در صورتی ک باید 5ولت داشته باشه و تصویر پنل بالا بیاد(الان فقط تصویر سفیده و بک لایت روشن میشه،چون 5ولت نداریم. پنل سالمه100%) البته برد قبلا شخم کرده بودن، الان خیلی بهتر شده
قطعات اطراف چک کردم،قطعی،اتصال کوتاه و یا اهمی شدن ندیدم،ولی مجدد چک میکنم خیالم راحت بشه.
