سوال: مشابه دیود RG

[dds1]

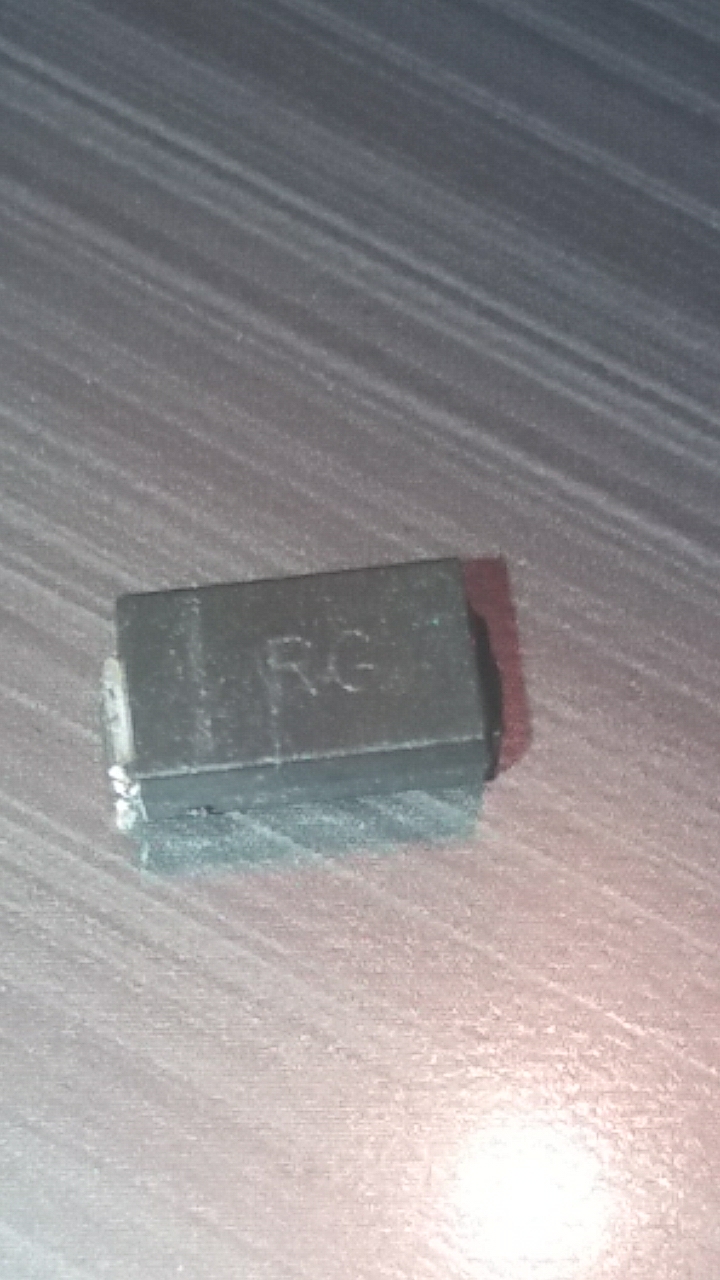

با سلام. مشابه دیود RG را میخواستم. تصویرشم اینه:
ممنون



[nima.mhq]

هر دیود شاتکی جاش بزاری درسته.



[dds1]

ابعادش بدون در نظر گرفتن پایه ها ۴.۶ در ۲.۸ میلیمتر هست. پس فکر کنم پکیج SMA باشه
چون بسته به ابعاد و پکیجش چند نوع RG داریم که هر کدوم هم توان لحظه‌ای شون و هم ولتاژ شکست و ... باهم فرق دارند و طبق جستجویی که داشتم فکر می کنم نوعی زنر باشه تا شاتکی. درسته یا من اشتباه می کنم؟؟!!



[dds1]

کلا دوتا قطعه دوپایه برای مارک RG وجود داره.

1SMA13AT3 13v vbr
SMAJ58A 58v br

با توجه به اینکه من برای تعمیر دوربین آی پی احتیاجش دارم بنابراین فکر می کنم اولی باشه.
حالا باید دنبال مشابهش باشم. چون گیرم نیومد.



[dds1]

دوستان به جاش دیود dip مدل 1.5KE12A گذاشتم. ولتاژ شکستش ۱۲ ولت و توان لحظه ایش ۱۵۰۰ واته.



[dds1]

دوستان به جاش دیود dip مدل 1.5KE12A گذاشتم. ولتاژ شکستش ۱۲ ولت و توان لحظه ایش ۱۵۰۰ واته.

دوستان این موضوع حل شد و جواب گرفتم. لطفا دوستی که فرمودند از هر دیود شاتکی میشه استفاده کرد دقت بفرمایید که این دیود که عنوان کردم به نوعی زنر بوده و ولتاژ شکست اون بسیار مهم هست. موفق باشید.



[nima.mhq]

داداش این شماره که شما اعلام کردید زنر نیست و شاتکی هست گ اگع شما زنر قرار بدید هم تا قبل شکست کار میکنع فقط ممکنه تو شکست یک قطعی میکرو ثانیه بده و دوباره بره تو افت ...
این شماره که گفتی اصلا زنر نیست .



[dds1]

داداش این شماره که شما اعلام کردید زنر نیست و شاتکی هست گ اگع شما زنر قرار بدید هم تا قبل شکست کار میکنع فقط ممکنه تو شکست یک قطعی میکرو ثانیه بده و دوباره بره تو افت ...
این شماره که گفتی اصلا زنر نیست .

سلام دوست عزیز. بله می دونم زنر نیست. منظورم نحوه عملکرد اون بود. این دیود tvs هست.
درست می فرمایید. من جمله بندیم مناسب نبود
