سلام دوستان کسی هست بدون مشابه ترانزیستور اس ام دی M05 چی هستش یا ازکجا میشه تهیه کرد؟
سلام دوست عزیز
طبق

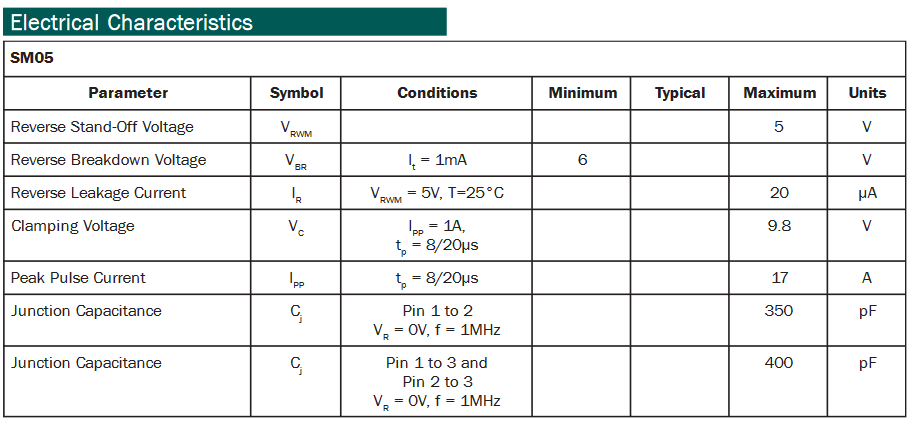

این دیتاشیت این قطعه در اصل دیود TVS هست که پارت نامبرش SM05 هست و مارکینگ کدش M05.
راستش من تا الان در مورد این قطعه اطلاعی نداشتم و همین الان در موردش مطالعه کردم پس اطلاعاتی که خدمتتون میگم ممکنه درست و یا کامل نباشه.
این دیود وظیفش محافظت (ESD) در برابر افزایش ناگهانی و لحظه ای ولتاژ هست به این صورت که به سرعت سوییچ میشه و ولتاژ اضافه رو به گراند منتقل میکنه.
فرض کنید ولتاژ در قسمتی از مدار باید 1 ولت باشه ولی به دلایلی مثل الکتریسیته ساکن در بازه زمانی کوتاه مثلا چند میکرو ثانیه افزایش پیدا کنه این دیود به سرعت سوییچ میشه و اضافه ولتاژ رو دفع میکنه.
دیودی که انتخاب میکنید باید مشخصاتش نزدیک به همین قطعه باشه.
بسته به موقعیت قطعه در مدار احتمال داره که با برداشتن این قطعه مدار کار بکنه ولی امکان آسیب هم وجود داره.
