سلام

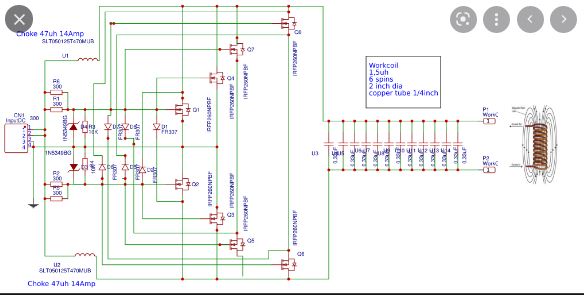

مدار کوره القایی صنعتی قدرتمند ۳۰۰۰ وات ۵۰ آمپر .

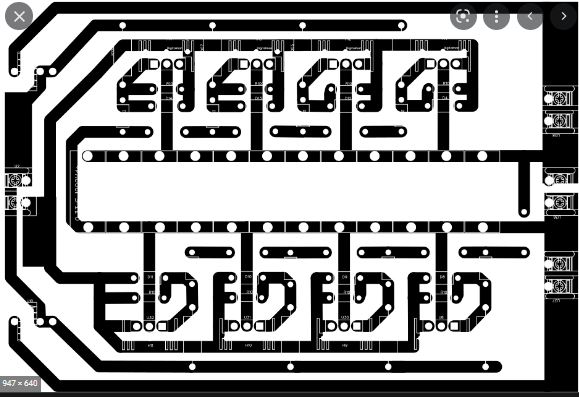

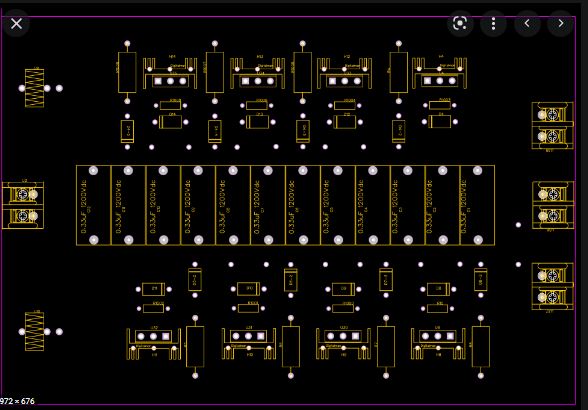

نکته ۱ : تنها اطلاعات این مدار مقادیر خازن ها بود و بقیه رو با ویرایش pcb و اضافه کردن قطعات و نکات مهم قرار دادم اگر نکته ای میبیند بفرمایید .
نکته۲ : این مدار حتما نیاز به دو عدد فن داره که دقیقا بالای برد نصب میشه .
نکته ۳ : برای کارهای سنگینتر نیاز به واتر پمپ کوچیک ، آمپر کشی بستگی به اندازه فلز داخل کویل داره .
نکته ۴ : استفاده از منبع تغذیه آمپر پایین ممنوع و باعث آسیب به مدار میشه ، منبع تغذیه مناسب ۶۰ آمپر و ۴۸ ولتی از نوع ترانسی خوبه با خروجی DC .
نکته ۵ : نکات مبهمی از نحوه اتصال کویل وجود داره چون چندتا خروجی داره که احتمالا برای وصل کردن سایزهای مختلف کویل اگه کسی اطلاعاتی داره بزاره بهر حال تعداد دورهای کویل ۹ تا ۱۰ دور به قطر تقریبی ۶ سانتی متر و ارتفاع ۱۰ سانتی متر .
نکته ۶ : حتما از فیوز ۳۰ تا ۴۰ آمپری استفاده کنید .
مدار کوره القایی صنعتی قدرتمند ۳۰۰۰ وات ۵۰ آمپر .
نکته ۱ : تنها اطلاعات این مدار مقادیر خازن ها بود و بقیه رو با ویرایش pcb و اضافه کردن قطعات و نکات مهم قرار دادم اگر نکته ای میبیند بفرمایید .
نکته۲ : این مدار حتما نیاز به دو عدد فن داره که دقیقا بالای برد نصب میشه .
نکته ۳ : برای کارهای سنگینتر نیاز به واتر پمپ کوچیک ، آمپر کشی بستگی به اندازه فلز داخل کویل داره .
نکته ۴ : استفاده از منبع تغذیه آمپر پایین ممنوع و باعث آسیب به مدار میشه ، منبع تغذیه مناسب ۶۰ آمپر و ۴۸ ولتی از نوع ترانسی خوبه با خروجی DC .
نکته ۵ : نکات مبهمی از نحوه اتصال کویل وجود داره چون چندتا خروجی داره که احتمالا برای وصل کردن سایزهای مختلف کویل اگه کسی اطلاعاتی داره بزاره بهر حال تعداد دورهای کویل ۹ تا ۱۰ دور به قطر تقریبی ۶ سانتی متر و ارتفاع ۱۰ سانتی متر .
نکته ۶ : حتما از فیوز ۳۰ تا ۴۰ آمپری استفاده کنید .
