آموزشی: مدار پرژکتور LED

[mehran76gh]

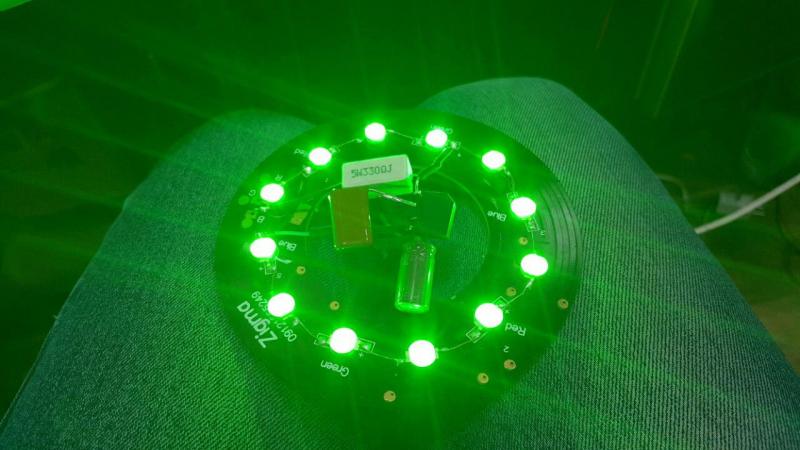

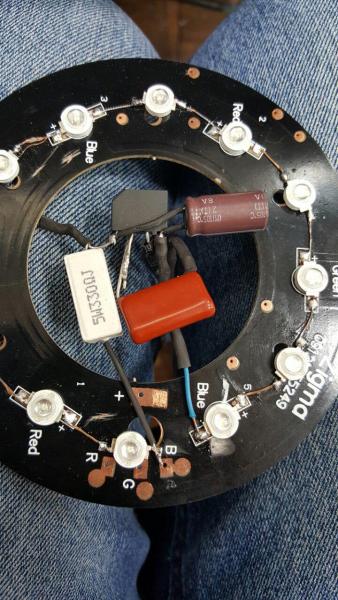

مدار پرژکتور LED حاوی 12 عدد LED پاور سبز هست.
با تغییر خازن سرامیکی و مقاومت میتوانید ولتاژ خروجی را کم و زیاد کنید.

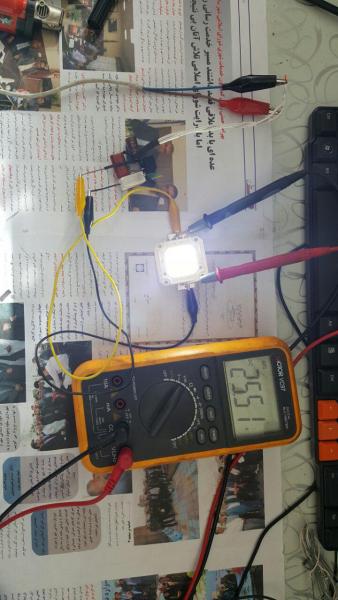

توجه کنید خروجی بدون بار 220 ولت و با قرار گرفتن بار روی 25 نیم الی 28 ولت افت میکند.
المان های استفاده شده به هیچ عنوان داغ نمیشوند.

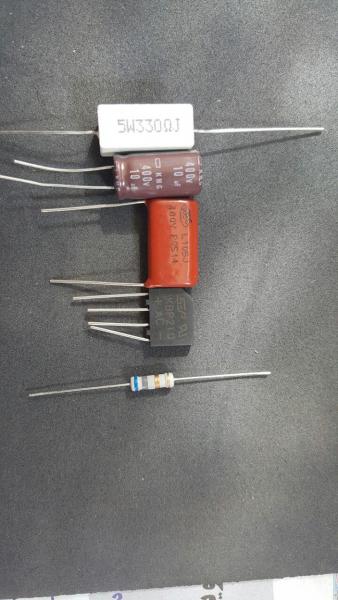

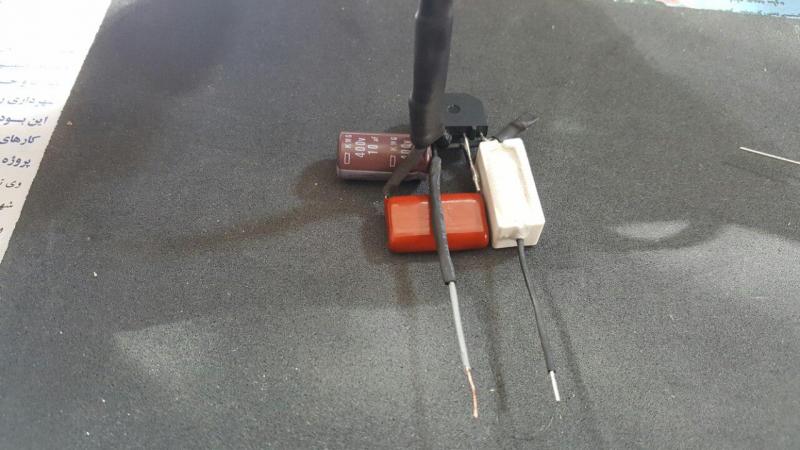

امیدوارم که ی زمانی به کارتون بیاد.{چند عکس از نقشه و قطعات مصرفی قرار دادم}.
<hidden>






<hidde/>
سپاس



[sinaz1]

دوست گرامی اگه میشه بفرمایدخازن سرامیکی رو درکجای مدار گذاشته میشه ؟

Sent from my HUAWEI G610-U20 using IranTk Forum mobile app



[mehran76gh]

دوست گرامی اگه میشه بفرمایدخازن سرامیکی رو درکجای مدار گذاشته میشه ؟

Sent from my HUAWEI G610-U20 using IranTk Forum mobile app

سلام
بله درسته فراموش کردم در نقشه خازن رو رسم کنم از این بابت عذر خواهی میکنم و تشکر بابت دقت شما.

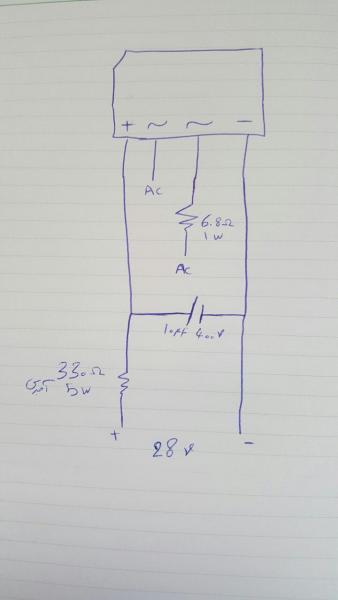

خازن سری میشه با یکی از ورودی های Ac برق شهر که به ورودیac پل دیود میخوره.
سپاس فراوان

Sent from my SM-G925F using IranTk Forum mobile app



[sinaz1]

سلام
بله درسته فراموش کردم در نقشه خازن رو رسم کنم از این بابت عذر خواهی میکنم و تشکر بابت دقت شما.
خازن سری میشه با یکی از ورودی های Ac برق شهر که به ورودیac پل دیود میخوره.
سپاس فراوان

Sent from my SM-G925F using IranTk Forum mobile app

باسلام ممنون بابت ج دادن سریعتون وتشکر بابت مدار کاربردیتون من عاشق این گونه مدارات بدون ترانس هستم که باحجم کم و قیمت ارزان کارایی بسیار خوبی دارن

Sent from my HUAWEI G610-U20 using IranTk Forum mobile app



[solara]

مدار پرژکتور LED حاوی 12 عدد LED پاور سبز هست.
با تغییر خازن سرامیکی و مقاومت میتوانید ولتاژ خروجی را کم و زیاد کنید.
توجه کنید خروجی بدون بار 220 ولت و با قرار گرفتن بار روی 25 نیم الی 28 ولت افت میکند.
المان های استفاده شده به هیچ عنوان داغ نمیشوند.
امیدوارم که ی زمانی به کارتون بیاد.{چند عکس از نقشه و قطعات مصرفی قرار دادم}.
<hidden>
مشاهده فایل‌پیوست 141494
مشاهده فایل‌پیوست 141495
مشاهده فایل‌پیوست 141496
مشاهده فایل‌پیوست 141497
مشاهده فایل‌پیوست 141498
مشاهده فایل‌پیوست 141499
<hidde/>
سپاس

درود و سپاس فراوان
خیلی ممنون بابت اشتراک تجربه ی مفیدتان
با توجه به اینکه ال ای دی های پاور 1 وات هستند و جریان مصرفی انها بین 300 تا350 میلی امپر و ولتاژ انها بین3 تا 3.2 امپر میباشد.حال انکه 12 عدد ال ای دی حداقل 36 ولت ولتاژ نیازمند است.اگر مدار روی بار روی 28 ولت باشد پس یعنی افت جریان(زیر 300میلی امپر)داریم.با توجه ب این نکات ایا این مدار میتواند جوابگو باشد؟
با تشکر



[mehran76gh]

سلام
بله باتوجه به دلایلی مانند تلفات حرارتی هر یک المان ها صفر باشد مدار برای مشتری مدار تهیه شد.
و فرمایشات شما کامل صحیح است.اما ۳ وات فکر کنم بود.
و شما میتوانید یک مقاومت بین ۵۶ تا ۱۰۰ اهم ۵ وات برای خروجی استفاده کنید(برای ۳۶ ولت،بعلاوه اینکه نیاز هتسینک برای مقاومت آجری است،نبود مقاومت باعث سوخت ال ای دی ها در دراز مدت میشود)، مدار در حالت بی باری برابر با ۳۰۰ ولت است.



Sent from my SM-G925F using Irantk Forum mobile app
