آموزشی: مدار فیوز الکترونیکی قابل بازگرداندن به حالت اولیه(محافظت از اتصال کوتاه) برای محافظت کلی از منابع تغذیه

[reza_476]

باسلام

فیوز و یا قطع کننده مدار برای محافظت از مدار الکترونیکی، به ویژه منبع تغذیه مفید است. در صورتی که اتصال بین منبع تغذیه و بار بلافاصله قطع نیست یک اتصال کوتاه یا اضافه بار ممکن است به منبع تغذیه آسیب برساند. هنگام استفاده از فیوز معمولی، در زمان اتصال کوتاه و یا بار بیش از حد ما باید برای استفاده مجدد مدام فیوز سوخته با یک فیوز نو جایگزین کنیم. اگر بطور مکرر این وضعیت پیش بیاید، از جمله در تست مدار و یا آزمایش منبع تغذیه آزمایشگاهی پر هزینه خواهد بود. برای مثال، در اینحالت اگر از یک مدار فیوز الکترونیکی در خروجی منبع تغذیه بکار گرفته شود خیلی مفید و قابل استفاده مجدد خواهد بود و اتصال کوتاه یا ورود اضافه بار منبع تغذیه را می توان با تنظیم مجدد برای استفاده دوباره آنرا راه اندازی نماید.

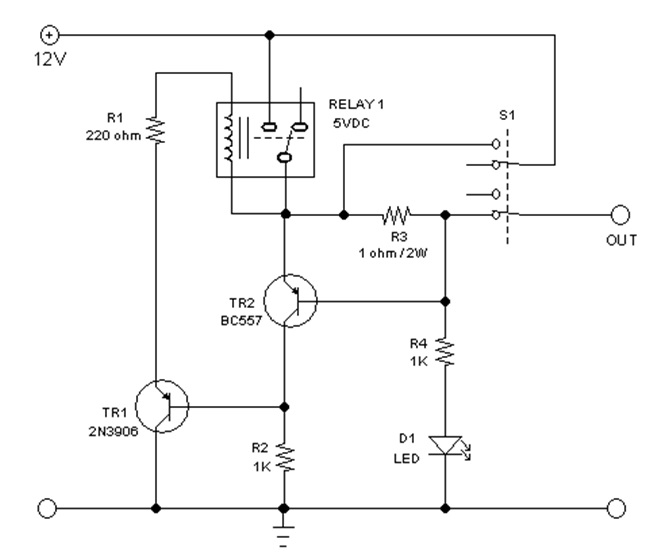

دیاگرام شماتیک مدار در شکل زیر نشان داده شده است:



[hide]سفارشی کردن خصوصیات محدود کننده جریان
مولفه تعیین برای ارزش محدود کننده جریان مقاومت R3 است. ولتاژ در سراسرR3 حاصل جریان ضرب در مقاومت است. از آنجا که ولتاژ فعال شدن TR2 حدود 0.6 ولت است، پس مقدار R3 باید به حدود 0،6 محدود کننده جریان انتخاب شده باشد. البته در اینحالت فقط 0،6آمپر با استفاده از مقاومت یک اهم بدست میاید.

اگر ما بخواهیم یک جریان 6آمپری را برای ما مهیا کند باید از یک مقاومت 0.1 اهم استفاده کنیم یعنی برای محاسبه وات، بار 0.6ولت برای جریان 6 آمپری، باید 6آمپر ضربدر 0.6ولت که 3.6 وات میشود، بنابراین یک مقاومت 5وات باید کافی باشد.مقاومت R1 استفاده شده برای کاهش ولتاژ به 5ولت از رله 5 ولت می باشد. ما می توانیم از رله 12ولت استفاده و این مقاومت را حذف کنیم .
[/hide]



[fkh52000]

با سلام خدمت اقا رضا
نقشه جالبی است ولی به نظر من ایراد دارد . اگر به نقشه توجه کنید
ولت مثبت از کجا به خروجی میرود که مصرف کننده بتواند جریان بکشد
فکر میکنم که ولتاژ مثبت 12 باید به کنتاکت nc رله وصل شود تا مدار کار
کند .



[reza_476]

باسلام

اگر عملکرد رله را دقت کنی ولتاژ مثبت از طریق خروجی کنتاکت رله به مقاومت R3 که محدود کننده جریان است به خروجی متصل میشود البته رله هم متناسب با آمپر خروجی مثبت باید جریان کنتاکتش انتخاب شود.



[غزال]

با سلام خدمت اقا رضا
نقشه جالبی است ولی به نظر من ایراد دارد . اگر به نقشه توجه کنید
ولت مثبت از کجا به خروجی میرود که مصرف کننده بتواند جریان بکشد
فکر میکنم که ولتاژ مثبت 12 باید به کنتاکت nc رله وصل شود تا مدار کار
کند .

درود

نقشه اشکالی نداره
رله باید درحالت غیر فعال رسم بشه که درسته
باید یک لحظه S1 که فشاری است را بزنید و به حالت اولیه برگرده
دراینصورت رله فعال شده و جریان برقرار میشه و رله در صورت عبور جریان غیر مجاز قطع شده و جریان هم قطع میشه و برای برقراری مجدد جریان باید کلید S1 را بزنید و رها کنید.

سپاس



[d.rmardin]

باسلام آيابراي ولتاژبالاترهم ميشه ازاين مداراستفاده كرد؟مثلا 24ولت - 36ولت و...



[fkh52000]

با سلام
ممنون استاد غزال
در حقیقت شکل فعلی مدار در حالت پروتکت است و خروجی
را قطع کرده است به همین علت بنده اشتباه متوجه شدم.
ممنون



[fkh52000]

باسلام آيابراي ولتاژبالاترهم ميشه ازاين مداراستفاده كرد؟مثلا 24ولت - 36ولت و...

با سلام
با تغییر ولتاژ رله و همچنین توجه به ولتاژ کار ترانزیستورها بله میشود
البته ممکن است که احتیاج به دستکاری در مقاومتهای بایاس هم باشد



[m-j]

جناب reza-476 عزیز
ممکنه مدار رو تحلیل کنید خیلی علاقه دارم بدونم چه طور جلوی اتصال کوتاه گرفته می شه
با تشکر از مدار کاربردیتون



[reza_476]

باسلام

تشریح عملکرد مدار:

[hide]
در مدار از یک رله بعنوان پیمانکار اصلی استفاده شده است. در شکل موقعیت سوئیچ S1 در حالت عادی میباشد یعنی مدار خروجی دارد. در زمانیکه یک اتصال کوتاه بوجود میاید ولتاژ رله قطع شده و به کنتاکت دیگر باتوجه به شکل متصل میشود در این حالت منبع تغذیه با هیچ جا ارتباط ندارد و کاملا قطع است. حالا برای تنظیم مجدد لازم است که سوئیچ S1 را فشار دهیم تا دوباره برای استفاده مجدد فعال شده و به حالت اول برگردد. پس از فشار به سوئیچ رله فعال شده و منبع تغذیه بحالت طبیعی برمیگردد.
یعنی وقتی که در سیم پیچ رله جریان وجود دارد ترانزیستور TR1 توسط مقاومت R2 تحت تاثیر قرار گرفته و روشن میباشد و ترانزیستور TR2 غیرفعال یا خاموش بوده و ولتاژ در سراسر مقاومت R3 وجود دارد و این در زمانی است که هیچگونه اضافه باری زیر 0/6 ولت نیست. خروجی منبع تغذیه از طریق همین مقاومت R3 دریافت میشود مهم نیست که چقدر بار جریان میکشد اگر ولتاژ در سراسر سنجش این مقاومت به بیش از 0/6 ولت برسد ترانزیستور TR2 فعال یا روشن شده و ترانزیستور TR1 خاموش میشود و بلافاصله ولتاژ سیم پیچ رله قطع میشود یعنی فیوز نیز قطع میگردد بیانگر این میباشد که منبع تغذیه بار بیش از حد کشیده یا اتصال کوتاه شده است که با زدن کلید S1 دوباره ترانزیستور TR1 روشن و بدنبال آن جریان برق در سیم پیچ رله جاری و کنتاکت بحالت اول برگشته و مدار الکترونیکی منبع تغذیه شروع بکار میکند.
[/hide]



[amirgsm13]

سلام... از این مدار میشه در خروجی منبع تغذیه متغییر ۰ تا ۲۴ ول ۵ آمپر استفاده کرد یا قطعات نیاز ب تغییر دارند...ممنون
