دانلود: مدار شارژ لامپ تصویر همه کاره تلویزیون

[mojtabaghan5]

نقشه مدار شارژ لامپ تصویر همه کاره تلویزیون



[sala]

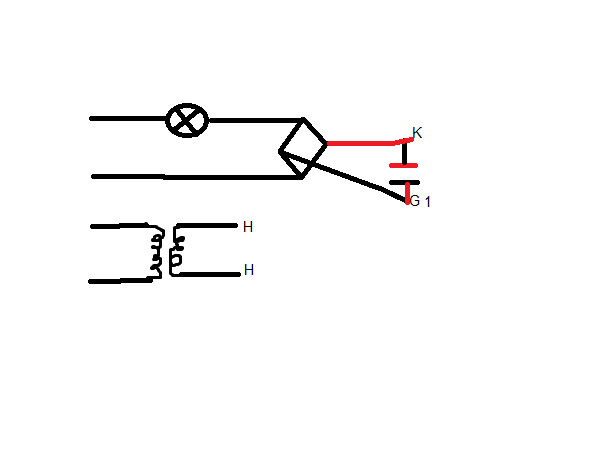

یک ترانس 6ولت ویک لامپ کوچک وپل دیود وخازن 450ولت 4.7میکرو
ولتاژ6ولت متناوب برای فیلمان و لامپ کوچک بصورت سری درمسیر برق ورودی و بعد توسط پل دیود به برق مستقیم تبدیل وتوسط خازن صاف شده و دوسر +310 ولت به کاتد وشبکه وصل میشود



[msmp2]

این مدار برای شارژ لامپ ابفون تصویری هم بکار میره؟



[Arash44]

این مدار برای شارژ لامپ ابفون تصویری هم بکار میره؟

دوست گرامی این مدار برای تمامی لامپ های اشعه کاتدیک کار آمده



[meahdi]

با اجازه اساتید
ولتاژ فیلامان لامپ تصویر های آیفون های تصویری پایینه.اگه اشتباه نکنم 3 ولت هستن اما ولتاژ شارژر ها 6 و 12 ولت هستن
یه بار برام آوردن درست کنم زدم چشمش و در آوردم :narahat: فیلامان رو سوزوندم
دقت کنید کار نده دستتون
اما بعد از پیدا کردن لام سالم متوجه شدم مدار مشکل داشته و یه لامپ رو الکی سوزوندم :11683:



[gadraj]

sala
یک ترانس 6ولت ویک لامپ کوچک وپل دیود وخازن 450ولت 4.7میکرو
ولتاژ6ولت متناوب برای فیلمان و لامپ کوچک بصورت سری درمسیر برق ورودی و بعد توسط پل دیود به برق مستقیم تبدیل وتوسط خازن صاف شده و دوسر +310 ولت به کاتد وشبکه وصل میشود

​

************************توجه ************* توجه ********** توجه
با سلام :
دوست عزیز sala روش پیشنهادی اصلا منطقی نیست و علاوه بر خسارات مالی !!!! بلکه جانی را نیز به دنبال دارد لذا جهت اگاهی سایر کاربرانی که متوجه عواقب نیستند !!! استفاده از این روش اصلا و ابدا توصیه نمیشود .
روش های استاندارد و بی خطری در همین انجمن با مدارات و شماتیک و توضیحات کافی مربوطه پیشنهاد شده است .
مراجعه کنید : [hide]
تست کننده گان های لامپ تصویر
مباحث عمومی و مشترک تلويزيون ها - صفحه 8
[/hide]
موفق باشید



[mojtabaghan5]

سلام خسته نباشید این مدار زیاد چنگی به دل نمی زند لطفا یه مدار کاری بدین من امتحان کردم اون جوری که دستگاه دوستم جواب میده این مدار در برابرش صفره اززحمات فراوان شما ممنونم



[gadraj]

سلام خسته نباشید این مدار زیاد چنگی به دل نمی زند لطفا یه مدار کاری بدین من امتحان کردم اون جوری که دستگاه دوستم جواب میده این مدار در برابرش صفره اززحمات فراوان شما ممنونم

با سلام :
درخواست شما در لینک های زیر که در پست قبلی نیز گذاشتم چند نوع پیشنهاد شده و مدارشون موجودهستند برای استفاده از تمامی امکانات انجمن باید کاربر vip باشید .
[hide] تست کننده گان های لامپ تصویر
مباحث عمومی و مشترک تلويزيون ها - صفحه 8

​

[/hide]
موفق باشید .
