مدار ساده و عملی پروگرامر پيک تمام سري ها

[Tanesh]

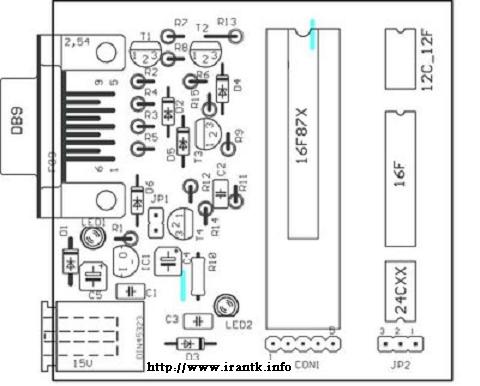

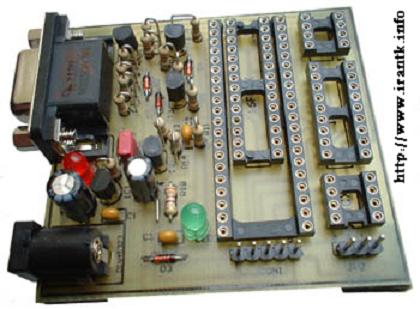

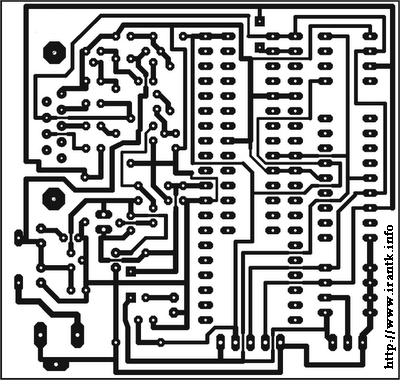

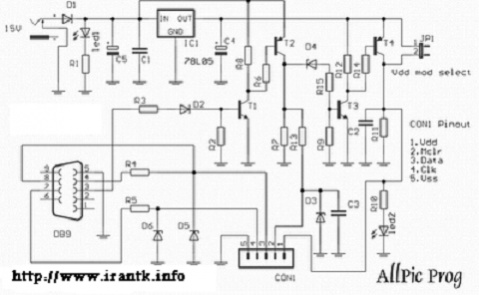

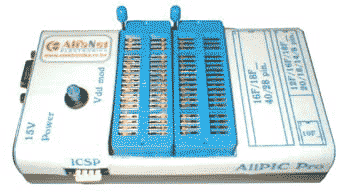

سلام برای دوستان مبتدی مثل خودم مدار ساده وعملی ALL PIC Programmer را تقدیم میدارم نقشه ها گویا و نیاز به توضیح ندارد
لیست قطعات :

Parts:
Ic1 - 78L05
T1,T3 - bc547 npn
T2,T4 - bc557 pnp
D1,D2 - 1n4148
D3 - zener 13v
D4 - zener 12v
D5,D6 - zener 5v1
R1 - 1k2
R10- 270
R15- 1k
R7,R8 - 10k
R4,R5,R13,R14 - 1k8
R2,R3,R6,R9,R11,R12-5k6

c1,c2,c3 - 100nF
c4-10uF/16v
c5-100uF/25v
Led1 - red 5mm led
Led2 - green 5mm led

2x8pin,18pin,28pin i 40pin

Db9 zenski ***ektor za montazu na pcb
jp1 - 1x2 jumper
jp2 - 1x3 jumper
con1- 1x5 (in-circuit prog.***ektor)
6mm conectorr for psu
pcb 68x65mm​



[Tabrizi]

سلام
قطعات مدار پروگرامر براحتی در بازار یافت میشود ؟



[gadraj]

سلام
قطعات مدار پروگرامر براحتی در بازار یافت میشود ؟

با سلام :
با تشكر از دوست خوبمون تانيش جان كه اين مدار را اپلود كردند .
دوست عزيز اقاي تبريزي اگه تبريز تشريف دارين با مراجعه به چهلستون و فروشگاه نور تمام اين قطعات را موجود دارند .
با تشكر .
موفق باشيد .



[Norman]

سلام خسته نباشيد
ببخشين اين پرو گرامر نرم افزار خاص خودشو نداره يا همون راه انداز خودش ممنون از زحمات خوبتون كارتون واقعا عاليه



[H-Ashrafi]

سلام آقاي Tanesh
لطفا نرم افزار مربوط به مدار را در اين قسمت قرار دهيد.
با تشكر.



[gadraj]

سلام آقاي Tanesh
لطفا نرم افزار مربوط به مدار را در اين قسمت قرار دهيد.
با تشكر.

با سلام :
دوستان عزیز نرم افزاری در همین بخش (نرم افزار مربوط به پروگرامر ها ) اپلود شده که این پروگرامر را ساپورت میکنه به لینک زیر مراجعه و دانلود و تست کنید .
nicb programer { همون نرم افزاری که 307بار دانلود شده و فقط 7 تشکر }
http://www.tamerkar.com/showthread.php?t=1645
با تشکر .
موفق باشید .



[thr]

پرگرام آی سی __ pic 16ّF630 __که دارای 14 پایه است

دوست عزیز با تشکر از شما که زحمت کشیده و این مدار را قرار داده اید .

لطفا" راهنمایی بفرمایید که آی سی__ pic 16f630__که دارای 14 پایه است با این پرگرامر پرگرام میشود یا خیر ؟
اگر پاسخ مثبت است لطفا" ذکر بفرمایید که این آی سی به چه صورت روی مدار قرار میگیرد . ( چون روی مدار سوکت 14 پین وجود ندارد )

با تشکر مجدد.



[thr]

پرگرام آی سی __ pic 16f630

دوست عزیز با تشکر از شما که زحمت کشیده و این مدار را قرار داده اید .

لطفا" راهنمایی بفرمایید که آی سی__ pic 16f630__که دارای 14 پایه است با این پرگرامر پرگرام میشود یا خیر ؟
اگر پاسخ مثبت است لطفا" ذکر بفرمایید که این آی سی به چه صورت روی مدار قرار میگیرد . ( چون روی مدار سوکت 14 پین وجود ندارد )

با تشکر مجدد.



[Tanesh]

دوست عزیز با تشکر از شما که زحمت کشیده و این مدار را قرار داده اید .

لطفا" راهنمایی بفرمایید که آی سی__ pic 16f630__که دارای 14 پایه است با این پرگرامر پرگرام میشود یا خیر ؟
اگر پاسخ مثبت است لطفا" ذکر بفرمایید که این آی سی به چه صورت روی مدار قرار میگیرد . ( چون روی مدار سوکت 14 پین وجود ندارد )

با تشکر مجدد.

با سلام خدمت اساتید گرامی
در مورد سوال اول : بله آی سی pic 16f630 رو ساپورت میکنه

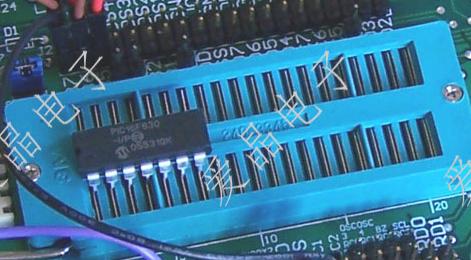

سوال دوم : مانند شکل عمل کنید
امیدوارم مورد استفاده قرار گیرد موفق باشید



[jooly]

با سلام
اگر بتونینن روی عکس خود فیبر 16f630رو قرار بدین تا ببینیم
