آموزشی: مدار ساده برای تست دیودهای زنر

[reza_476]

باسلام

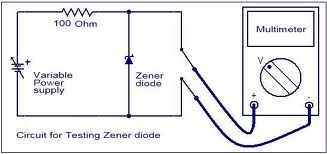

ساده ترین آزمایش مقدار ولتاژ شکست دیود زنر بستن مدار زیر است:
وسایل لازم برای تست
منبع تغذیه متغیر
مقاومت 100 اهم
ولتمتر دیجیتال
دیود زنر تحت آزمایش
[hide]
با این مدار با تلرانس 3 الی 5 درصد مقدار واقعی دیود زنر مشخص میشود
[/hide]



[davood2000]

استاد عزیز منظور از منبع تغذیه متغیر چیست ؟ راحت ترین منبع تغذیه که برای مدار فوق چه نوع استفاده شود؟
