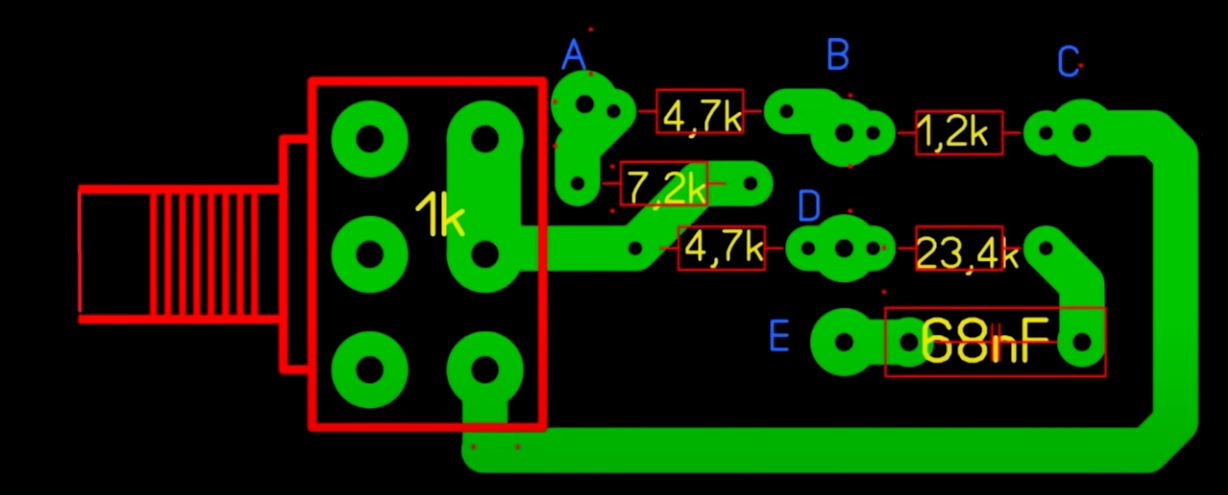

سلام. این ویدئو نحوه ساخت یک منبع تغذیه متغیر از 1.5 تا 16 ولت که قابلیت کنترل جریان هم دارد با افزودن کمترین قطعه خارجی (دو عدد مقاومت 0.1 اهم 5 وات که موازی بسته می شوند برای سنس جریان، ولوم 20 کیلو اهم، مقاومت 2.2 کیلو اهم، خازن الکترولیت 1000 الی 2200 میکرو فاراد 50 ولت با esr کم و ولتمتر آمپر متر پنلی) و صرفا با تغییرات در اتصالات آی سی TL494 رو کامل توضیح میده. ولی روند نسبتا پیچیده ای داره(سیم کشی های زیاد، بریدن مسیر مدار چاپی مسی و قطع کردن اتصالات پایه های آی سی 494 و وصل کردن به جاهای مختلف، همچنین جدا کردن دیودهای شاتکی دوبل مسیر 5 و 3.3 ولت و تعویض خازن صافی خروجی 12 ولت به خازنی مشابه ولی با ولتاژ 50 ولت و...). همچنین احتیاج به ساخت یک برد کوچک برای راه اندازی ولوم جریان است که به تعدادی مقاومت و یک خازن پلی استر 68 نانو فاراد و یک ولوم 1 کیلو اهم نیاز دارد که تصویرش رو ضمیمه کردم. Adjustable power supply from computer ATX! - YouTube
امروز روی یه دستگاه پاور تحقیقاتم رو شروع کردم . این پاور دارای 2 عدد آی سی KA7500 و LM339 بود
پایه 1 آی سی KA7500 توسط 3 عدد مقاومت 470K و 220K و 24K بصورت موازی به زمین و از طرفی هم با یه مقاومت 4K7 به +5V و با یه مقاومت 27Kدیگه به +12V رفته بود
همه را از برد خارج کرده و مجددا همین پایه را با یه مقاومت 680R به زمین و مجددا همین پایه 1 را از طریق ولوم 20K به پایه +12V خروجی پاور وصل کردم

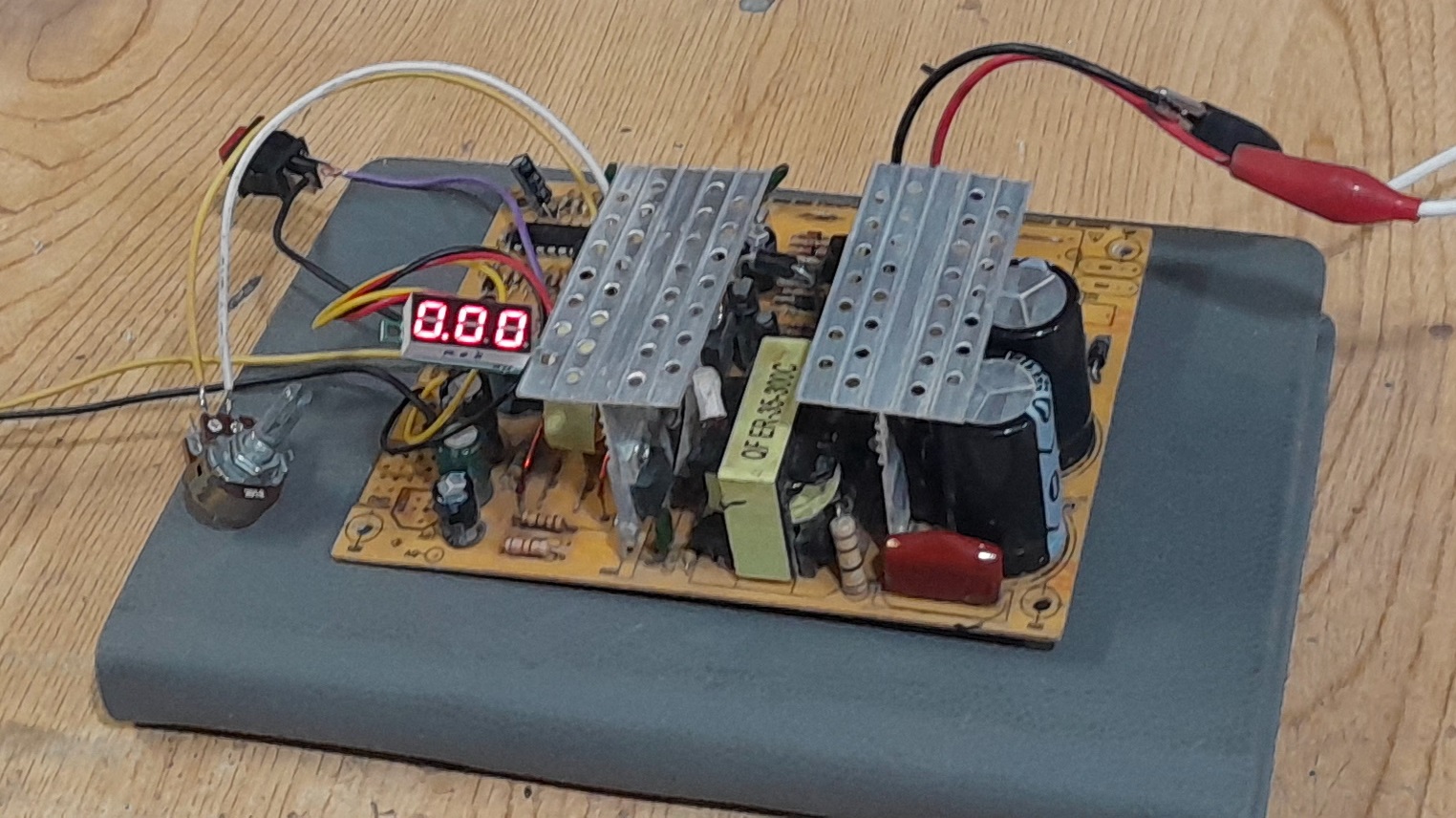

با زدن سیم سبز به مشکی در حالیکه ولوم در کمترین مقدار خود بود خروجی 5 ولت از سیم های زرد دریافت نموده و بتدریج که ولوم را می پیچاندم تا 15 ولت خروجی بدست می آمد
بیشتر از 15 ولت دستگاه خاموش می شد
تا همین جا دلگرمی بود . چند تا مشتری گذری داشتم آنها را راه انداختم و در جلسات بعدی به سراغ پین 2 آی سی میرم
ضمننا به دلیل اتمام ترافیک نتوستم عکس ارسال کنم . انشالله در مراحل بعدی
با سلام
امروز فرصتی دست داد تا دنباله پروژه گرفته تا به نتیجه برسانم
پین 2 آی سی KA7500 با یه مقاومت 470K به یک گره متصل شده که این گره از یه سمت با مقاومت 4K7 به GND و سمت دیگر با مقاومت 47K به Vref متصل بود
من پین 2 را با مقاومت 1K2 به GND و سمت دیگر را با مقاومت 4K7 به VreF متصل کردم

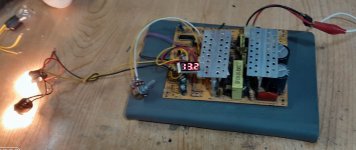

با چرخاندن ولوم از 1 تا 14 ولت ولتاژ خروجی متغییر گرفتم
