درخواست: مدار امپلی با tda2005

[solimani]

سلام دوستان یک مدار عملی برای ای سی tda2005 میخواستم



[sam21]

سلام دوستان یک مدار عملی برای ای سی tda2005 میخواستم



[solimani]

دوست عزیز با 12 ولت کیفیت خوبی داره ؟



[solimani]

و اینکه در مدار اولی میتونیم فقط واسه یک باند رو برای تست ببندیم و اگر جواب داد برای باند دوم هم ببندیم یعنی یک قسمت اول مدار رو فقط ببندیم



[sam21]

دوست عزیز

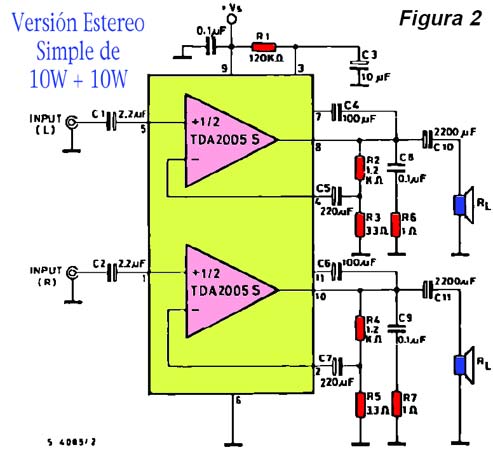

مدار اول برای دوباند است که استریوست

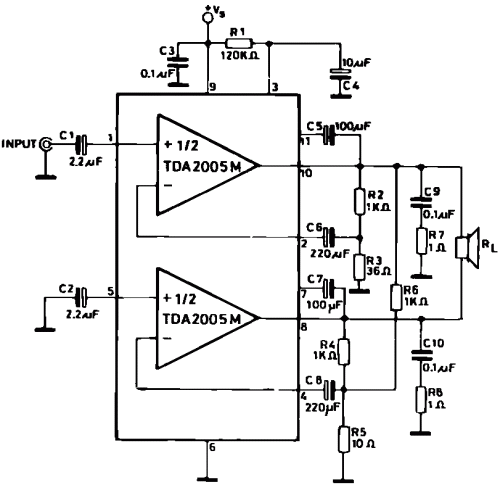

مدار دوم برای یک باند با خروجی 20وات است

بله میشه از یک لاین استفاده کرد​



[solimani]

دوست عزیز من مدار رو جمع کردم ولی نویز خیلی بالایی داره و برای کم و زیاد کردن صدا کدوم مقاومت رو پتاسیومتر کنم ؟



[sam21]

سلام

دوست عزیز اول ینکه برای رفع نویز قسمت بدنه فلزی آیسی را که به هیت سینک وصل میشه به گراند شاسی وصل کنید

بعد برای کم زیاد کردن صدا از ولوم 10 یا 20 کیلواهم استفاده میکنید طوری که پایه وسط ولوم ورودی آمپلی فایر {1} وصل کنید و دو پایه دیگر ولوم یکی به بدنه ودیگری ورودی AUX نصب میشود



[solimani]

استاد دو تا سوال :
اولی اینکه مدار در حالت دو بانده چقدر جریان میکشه . و برای تغذیه بهتره از ترانس استفاده شه یا مدارات سوئیچینگ ؟
و اینکه مداری برای صاف کردن مدارات تغذیه تغذیه ترانسی میخوام که نویز رو بگیره
و بهترین ولتاژ برای این مدار چند ولته برای دو باند و
برای اینکه این مدار رو در ماشین استفاده کنیم 12 ولته ماشین مداری نیاز نداره ؟ مستقیم امکان وصل کردنش هست ؟



[sam21]

دوست عزیز

در حالت زیر بار 3.5 آمپر جریان میکشد و بهترین ولتاز برای استفاده این مدار 14 ولت 4 آمپر میباشد اما این مدار مینیم با 8 ولت و ماکزیمم با 18 ولت کار میکند

این مدار برای استفاده در ماشین نیازی به تقویت کننده ولتاژ ندارد چراکه ولتاژ برق باطری ماشین 14.4 ولت تا 80 آمپر است وبخوبی کار میکند وبرای جلوگیری از نویز از کابل کواکسیال برای ورودی استفاده کنید



[solimani]

دوستان و اساتید محترم من هنوز با مشکل نویز در مدار امپلی با tda2005 دارم و توصیه های اساتید محترم رو هم انجام دادم نویز کم شده ولی برطرف نشده راه حلی کسی نداره ؟
اضافه کردن مداری برای کاهش نویز و یا هر چیز دیگه ایی ...پ
