دانلود: مدار اداپتور کنورتر و شارژ باتری لب تاپ از 12 ولت جا فندکی = CONVERTER 19V 4.7A

[gadraj]

با سلام :
خیلی از دوستان چنین مداری را درخواست کرده اند که بتوان با 12 ولت باتری ماشین { از جا فندکی یا ...} یک لب تاپ را راه اندازی یا باتری لب تاپ خود را شارژ کنند .
مداری ساده و صد در صد عملی با قطعات رایج UC3842 و موس فیت 50N06 یا هر مشابه دیگر ...
ورودی این مدار از 10 ولت الی 15 ولت DC و خروجی ان تثبیت شده برای 19 ولت با توان 4.5 امپر ....
دانلود کنید : [hide] مشاهده فایل‌پیوست PCB+SHEMAT.rar[/hide]

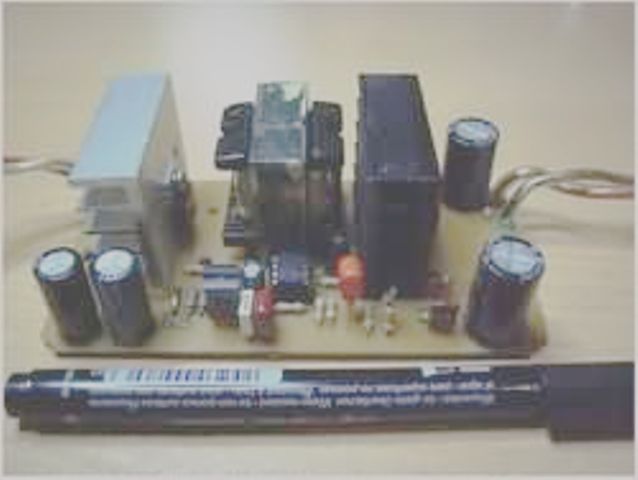

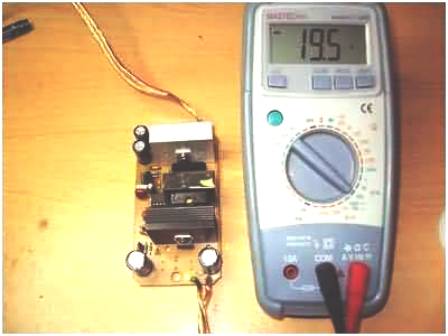

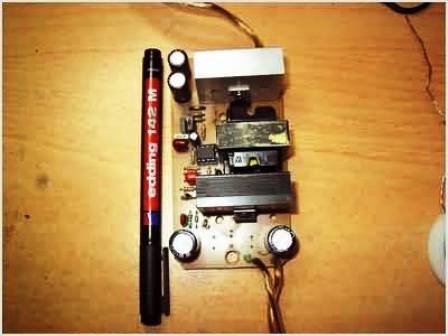

در عکس ها : نمونه ساخته شده در حال تست + نمونه تمام شده + و PCB + و شماتیک کامل ....
برای باز کردن PCB از نرم افزار viewlayout که در بخش معرفی نرم افزارها >> اموزش گام به گام اپلود کرده ام استفاده کنید .
موفق باشید



[rasouliane]

:23000000:سلام اقای رجبی درستت درد نکنه ممنون .من این مدار مونتاژ کردم درست کار میکنه وقتی جریان مدار از 1.50 آمپر بلا میره ماسفت 60n06 خیلی داغ میکنه با تشکر رسولیان



[asadof]

سلام اقای gadraj برای ساخت سلف از چه سیمی استفاده کنیم ؟ سیم نیم خوبه و اینکه ظرفیت سلف 56 میکرو هانری هستش یا 56 هانری ؟ و اینکه 10 دور باشه ؟ مرسی



[asadof]

در ضمن جناب رجبی فکر نکنم این شارژر روی لپ تاپ جواب بده!
چرا که من روی یک لپ تاپ دل امتحان کرده بودم هر چقدرم ولتاژ و امپر درست میدادی شارژ نمیشد! تحقیق کردم فهمیدم یک کد هم اولش میفرسته برای صحت اصل بودن شارژر.



[عباس مهدی]

سلام شرمنده یه سوال داشتم.
امروز بعد از خرید لوازم شروع به لحیم کاری کردم که موردی ذهنم رو مشغول کرده اینکه خازن ها چرا از c2 شروع شدن منظور شماره گذاریهاست و اینکه 3 عدد خازن پلی استر یک میکرو مطمئن هستین که 0/1 میکرو نیستن ؟ چون یک میکرو خیلی خیلی کمیاب و سخت پیدا میشه. ممنون میشم اگه در اسرع وقت جواب بدین.



[عباس مهدی]

سلام
سوال دیگه اینکه اگه به جای mbr1645 از mbr1640ct استفاده کنم مشکلی هست؟ وچه گونه منظور پایه ها رو استفاده کنم.
بازم ممنون



[عباس مهدی]

سلام
اگه امکان داره میخاستم بدونم چرا در pcb فقط دو خازن یک میکرو وجود داره ولی در شماتیک سه عدد استفاده شده و در عکس فقط یک دونه جایگذاری شده؟ در ضمن در pcb یکعدد زنر وجود دارد و یک جای خالی سمت چپ ان که مثل خازن میمونه اگه لطف کنین توضیح بدین ممنون میشم.



[Newman1]

پاسخ : رد: مدار اداپتور کنورتر و شارژ باتری لب تاپ از 12 ولت جا فندکی = CONVERTER 19V 4.7A

سلام من یه نظری به ذهنم اومد بالاترین کارایی تو تبدیل ولتاژ پایین به بالاتر با توان بالا رو میتونی تو مدار مبدل های ولتاژ بخش امپلی فایر های خودرو ببینی که از یک ترانس گرد استفاده میکنند با ایسی 494 و مدار تمام پل با حداقل دو ترانزیستور اگه این نوع نقشه مدارو بتونی تهیه کنی تاده امپر ورودی سرد کار میکنه
