سوال: مداری مانند رله صندق پران

[soltanipam]

با عرض سلام و خسته نباشید
نقشه یک مدار میخوام که عملکرد ان مانند رله صندق پران باشه
بطور مثال:
به ورودی مدار طراحی شده به مقدار 5 ثانیه 12ولت برق مستقیم بدهیم و بعد از 5 ثانیه یک خروجی 2 یا3 ثانیه ای بدهد
حال اگر 12ولت ورودی به 5 ثانیه نرسید مدار هیچ عکس العملی از خودش نشون نده.
خیلی ممنون میشم نقشه طراحی مدار رو برام بزارین



[مجید89]

با عرض سلام و خسته نباشید
نقشه یک مدار میخوام که عملکرد ان مانند رله صندق پران باشه
بطور مثال:
به ورودی مدار طراحی شده به مقدار 5 ثانیه 12ولت برق مستقیم بدهیم و بعد از 5 ثانیه یک خروجی 2 یا3 ثانیه ای بدهد
حال اگر 12ولت ورودی به 5 ثانیه نرسید مدار هیچ عکس العملی از خودش نشون نده.
خیلی ممنون میشم نقشه طراحی مدار رو برام بزارین

با میکرو میشه طراحیش کرد. نباید خیلی کار داشته باشه. فقط ملاحظات عملیاتی سازیش رو باید اساتید نظر بدن.



[mehdifull]

دو تا رله و دو تا خازن و 3 تا دیود میخواد
البته نه اون طور که شما میخواید اگر حتما میخواهید توی زمان مشخصی عمل کنه باید با میکرو طراحی بشه



[مجید89]

دو تا رله و دو تا خازن و 3 تا دیود میخواد
البته نه اون طور که شما میخواید اگر حتما میخواهید توی زمان مشخصی عمل کنه باید با میکرو طراحی بشه

اگه لطف کرده و مدارش رو ترسیم بفرمایین ممنون میشم.



[mehdifull]

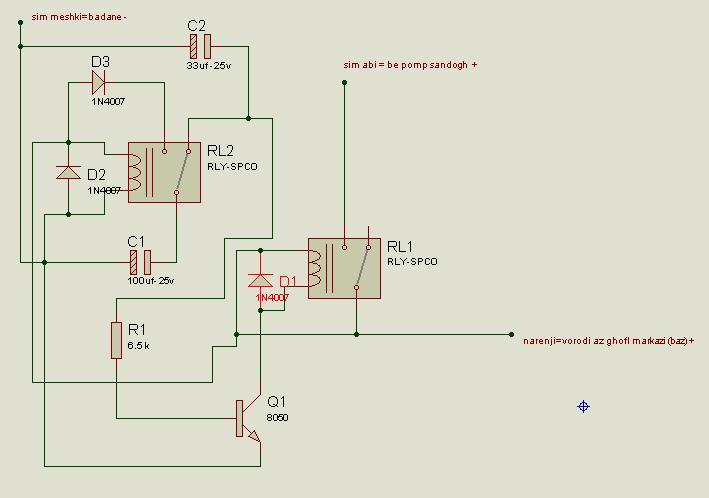

سلام این هم مدار صندوق پران فقط حجم و ظرفیت خازنها خیلی مهمه



[مجید89]

سلام این هم مدار صندوق پران فقط حجم و ظرفیت خازنها خیلی مهمه
مشاهده فایل‌پیوست 134651

سلام
میشه عملکرد مدار رو تشریح کنید. نقش C1 و D3 ؟
با توجه به ظاهر مدار فکر میکنم ترانزیستور باید npn باشه و با این ترانزیستور(pnp) کار نمیکنه.



[mehdifull]

سلام
میشه عملکرد مدار رو تشریح کنید. نقش C1 و D3 ؟
با توجه به ظاهر مدار فکر میکنم ترانزیستور باید npn باشه و با این ترانزیستور(pnp) کار نمیکنه.

سلام احسنت به دقت شما مدار دو اشتباه داشت باید ترانزیستور منفی باشه و D3 و C2 هم پایه هاشون جا به جا روی رله وصل شده بود اما الان درسته
عکس مدار رو عوض کردم
الان دیگه نقش C1 , D3 هم مشخصه درسته؟



[مجید89]

سلام احسنت به دقت شما مدار دو اشتباه داشت باید ترانزیستور منفی باشه و D3 و C2 هم پایه هاشون جا به جا روی رله وصل شده بود اما الان درسته
عکس مدار رو عوض کردم
الان دیگه نقش C1 , D3 هم مشخصه درسته؟

سلام. برداشت من:
با ورود ولتاژ 12 ولت، رله 1 آماده چسبیدنه به شرط روشن شدن Q1 . همون 12 ولت از طریق D3 و رله 2 خازن C1 رو به اندازه 12 ولت شارژ میکنه. بقیه رو شما بگین چون برام نامفهومه. یعنی اگه خازن C1 پر باشه و ولتاژ ورودی قطع بشه، انرژی C1 از طریق رله امکان پیدا میکنه که Q1 رو روشن کنه که البته حالا دیگه روشن شدن Q1 فایده ای نداره چون با قطع شدن ولتاژ ورودی، ولتاژ روی رله 1 قطع شده و رله 1 نمیتونه بچسبه و سیم آبی رو تغذیه کنه. نقش C2 هم نامفهوم شده.
لطفاً خودتون بفرمایین مدار دقیقاً چیکار داره میکنه.

​



[mehdifull]

سلام مهندس
اینجا یک مسئله مهم وجود داره اون هم اینه که مدار توی دو بار وصل کردن 12 ولت به کار می افتد و توی اولین اتصال اول خازن c1 که حالا شارژ شده وقتی 12 ولت رو قطع میکنیم رله خاموش شده و از طریق رله خازنc2 رو شارژ میکنه و تو همین مرحله است که سریع قبل از اینکه خازن تخلیه بشه اتصال دوم رو داریم که هم ترانزیستور فعال است و هم برق روی رله 2 است البته این دتور 2 بار قطع و وصل کردن سریع رو دزد گیر میده



[mehdifull]

سلام مهندس
اینجا یک مسئله مهم وجود داره اون هم اینه که مدار توی دو بار وصل کردن 12 ولت به کار می افتد و توی اولین اتصال اول خازن c1 که حالا شارژ شده وقتی 12 ولت رو قطع میکنیم رله خاموش شده و از طریق رله خازنc2 رو شارژ میکنه و تو همین مرحله است که سریع قبل از اینکه خازن تخلیه بشه اتصال دوم رو داریم که هم ترانزیستور فعال است و هم برق روی رله 2 است البته این 2 بار قطع و وصل کردن سریع رو دزد گیر انجام میده
