با سلام :

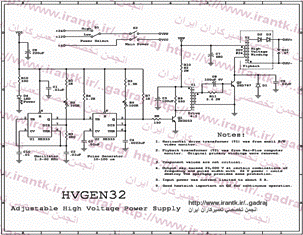

مدار اين پست مربوط به جنراتور تهيه هايولتاژي بين 5 كيلو ولت تا 32 كيلو ولت ميباشد .
با استفاده از دو عدد ايسي 555 {ترجيحا يكعدد 556 } و چند قطعه اين مدار را مونتاژ كنيد .
براي تهيه چوك درايور و ترانس هايولتاژ خروجي ميتوانيد از شاسي هاي كهنه تلويزيون هاي سياه و سفيد سابق استفاده كنيد .
مدار در ولتاژ 28 الي 32 ولت بيشترين ولتاژ و با استفاده از12 ولت باتري كمترين مقدار ولتاژ خروجي را خواهد داشت .
با تشكر .
موفق باشيد .
