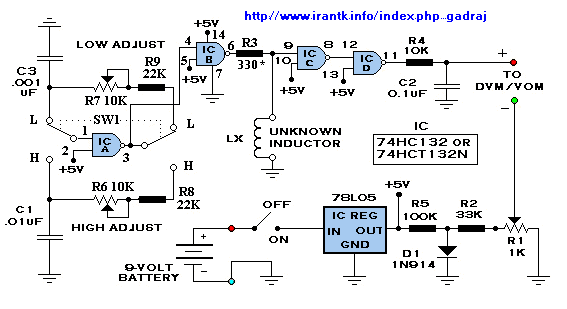

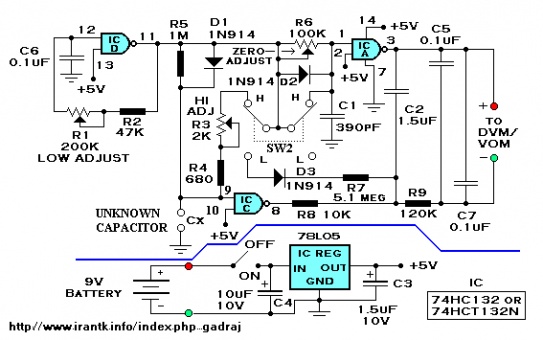

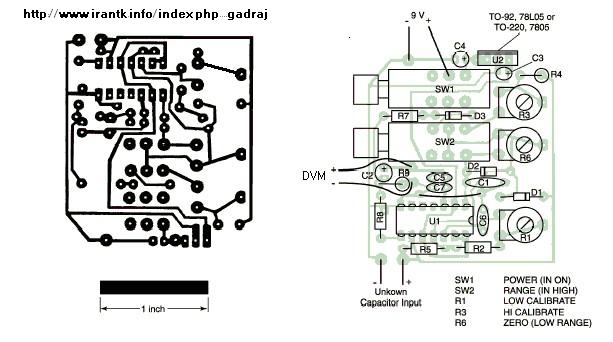

مداري براي تشخيص ظرفيت سيم پيچ هاي مجهول و خازن هاي مجهول
----------
شما براي استفاده از اين دستگاه نياز به يك اوومتر ( همين اهمتر معروف همه كاره كه در تعميرگاه استفاده ميكنيد {ديجيتالي يا انالوگ فرق نميكند } داريد خروجي مدار را با توجه به قطبين منفي و مثبت به اوومتر وصل كرده توسط پتانسيومتر كاليبره مدار(zero adjust ) اهمتر را روي نقطه يا عدد صفر تنظيم ميكنيد و قطعه مجهول را به ورودي مدار وصل كرده و مقدار نشان داده شده در ميتر اهم متر همون مقدار واقعي قطعه (سيم پيچ يا خازن ) خواهد بود . پتانسيومترهاي (high / low adjust ) براي تنظيم دقيق و فقط براي يك بار استفاده ميشود يعني بهتر است ابتدا يك خازن يا سيم پيچ كه ظرفيت ان مشخص باشد را به مدار وصل كرده و توسط اين تنظيمات مقدار عدد نشان داده شده را بدست اورده و سپس اقدام به قطعات مجهول بپردازيد . گفتني است مدارات پيچيده و دقيق ديجيتالي با AVR نيز موجود هست كه به محض وصول سورس پروگرام به تدريج اپلود خواهد شد .
با تشكر .
موفق باشيد .
مداري براي تشخيص ظرفيت سيم پيچ هاي مجهول و خازن هاي مجهول
----------
شما براي استفاده از اين دستگاه نياز به يك اوومتر ( همين اهمتر معروف همه كاره كه در تعميرگاه استفاده ميكنيد {ديجيتالي يا انالوگ فرق نميكند } داريد خروجي مدار را با توجه به قطبين منفي و مثبت به اوومتر وصل كرده توسط پتانسيومتر كاليبره مدار(zero adjust ) اهمتر را روي نقطه يا عدد صفر تنظيم ميكنيد و قطعه مجهول را به ورودي مدار وصل كرده و مقدار نشان داده شده در ميتر اهم متر همون مقدار واقعي قطعه (سيم پيچ يا خازن ) خواهد بود . پتانسيومترهاي (high / low adjust ) براي تنظيم دقيق و فقط براي يك بار استفاده ميشود يعني بهتر است ابتدا يك خازن يا سيم پيچ كه ظرفيت ان مشخص باشد را به مدار وصل كرده و توسط اين تنظيمات مقدار عدد نشان داده شده را بدست اورده و سپس اقدام به قطعات مجهول بپردازيد . گفتني است مدارات پيچيده و دقيق ديجيتالي با AVR نيز موجود هست كه به محض وصول سورس پروگرام به تدريج اپلود خواهد شد .
