آموزشی: مدارات کنترل از راه دور remotcontroler

[gadraj]

با سلام :

انواع مدارات ریموت کنترلی توسط امواج رادیویی در این تاپیک :

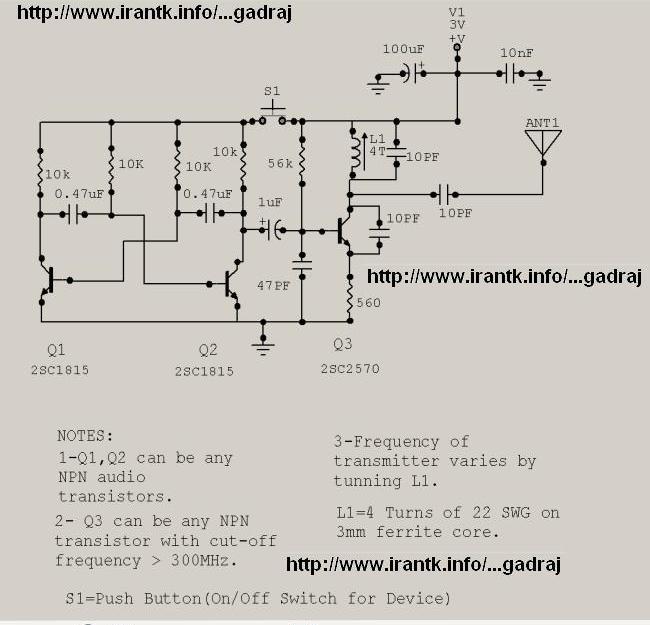

ابتدا توسط مدارات زیر یک ریموت کنترل بابرد حدود 100 متر fm با گیرنده و مدارکنترل مربوطه ساده ای را داشته باشید .
در قسمت فرستنده با استفاده از دو ترانزیستور به صورت مولتی ویبراتور امواج صوتی تولید و به مدار اوسیلاتور فرستنده اعمال شده واز انتن به صورت امواج رادیویی FM پخش میشود .

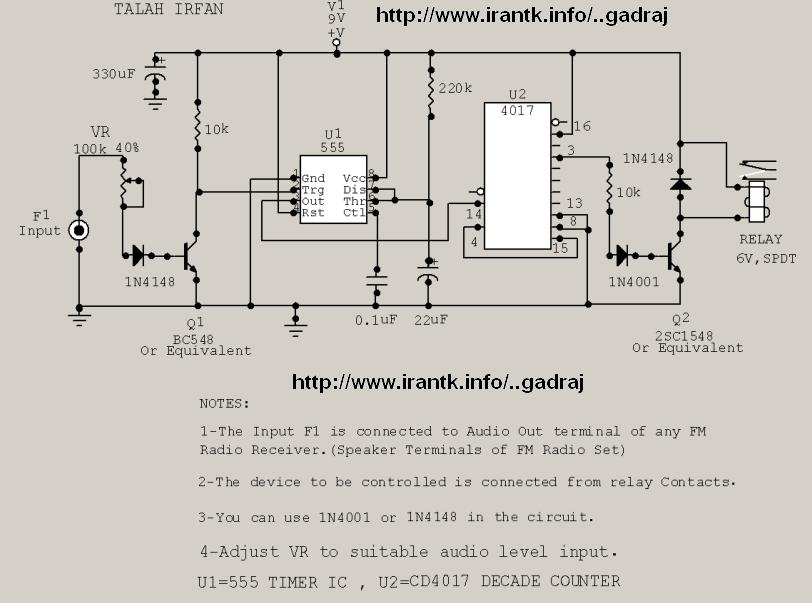

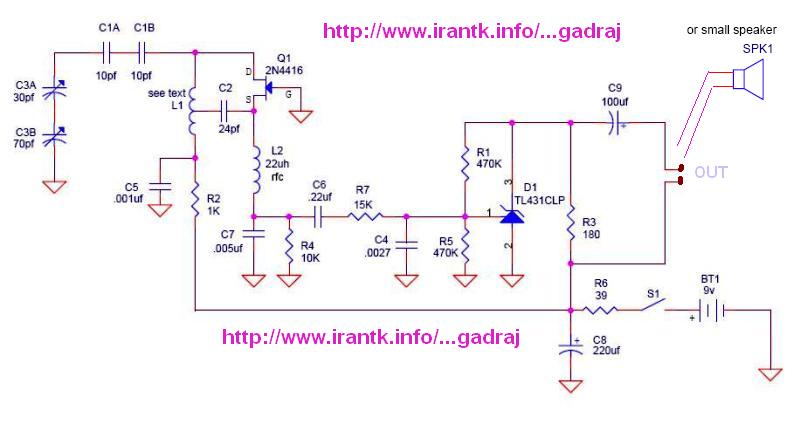

گیرنده RF مدار این ام.اج را دریافت و به مدار کنترلی بعدی اعمال میکند با استفاده از مدار فلیپ فلاپ با هر بار تحریک فرستنده رله مدار کنترلی یک بار به حالت بسته و بار دیگر رله باز خواهد شد .
کاربرد مدار به سلیقه کاربر میتواند متفاوت ..... میباشد برای مثال کامپیوتر خود را از راه دور روشن و خاموش کنید
با تشکر .
موفق باشید .

ادامه دارد :



[gadraj]

ریموت کنترل با برد یک کیلومتر

با سلام :

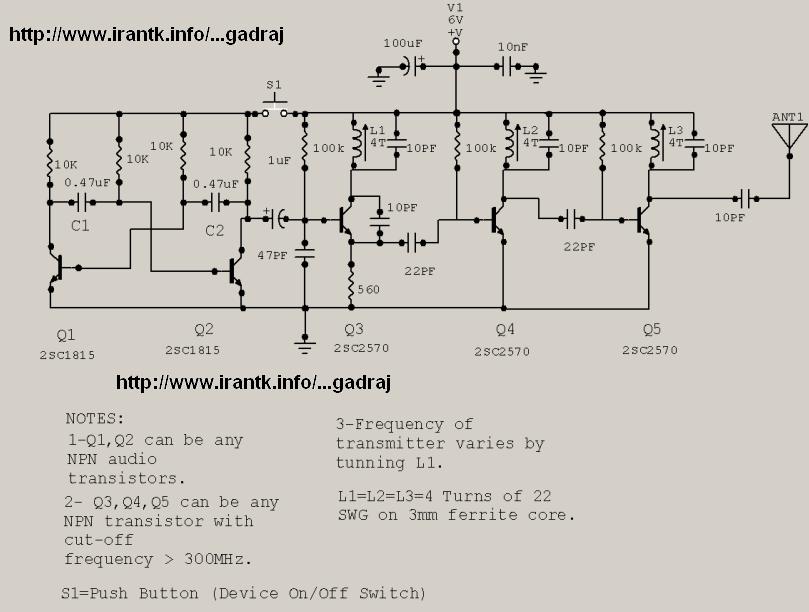

این هم تقویت و تکمیل شده فرستنده مدار قبلی با برد یک کیلومتر .
با تشکر .
موفق باشید .



[gadraj]

ریموت کنترل با برد ده کیلومتر

با سلام :

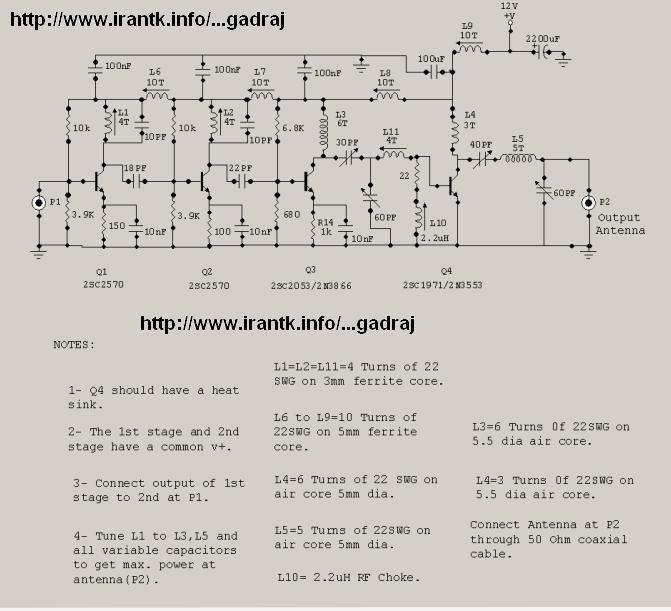

مدارات زیر تکمیلی مدار پست های قبلی میباشد در این پست مدارات قبلی را بست داده و با استفاده از مدارات جدیدی یک ریموت چهار کاناله با برد حدود ده کیلومتر را پیشنهاد میکنیم .
کافیست که قسمت مولتی ویبراتور مدار ابتدایی را به ورودی فرستنده وصل نمایید تا امواج فوق با برد بیشتری پخش گردند .

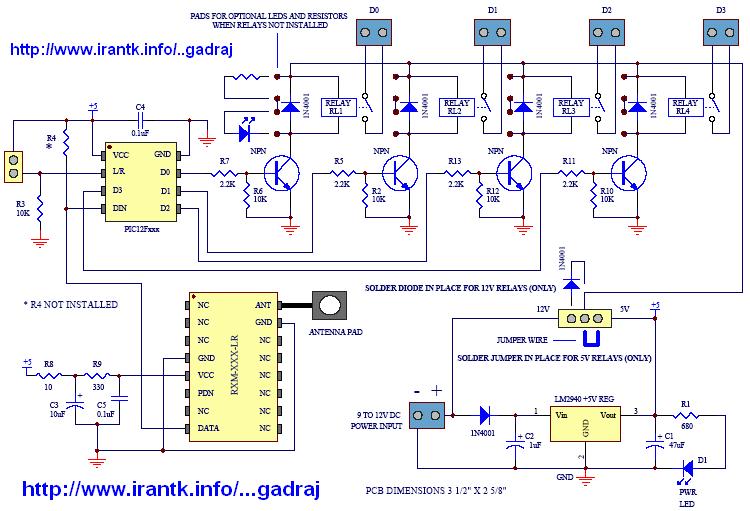

در گیرنده (برای این مدار پیشنهاد میشود از گیرنده های استاندارد با کیفیت بالا استفاده گردد ) بعد از دریافت امواج و اشکار سازی ان سیگنال حاصله را به ورودی مدار کنترلی چهار کاناله اعمال نموده و به ترتیب با هر بار رسیدن سیگنال از طرف فرستنده یکی از رله ها فعال شده و از کنتاکت های ان ها استفاده دلخواه را بکنید .
با تشکر .
موفق باشید .
ادامه دارد :



[gadraj]

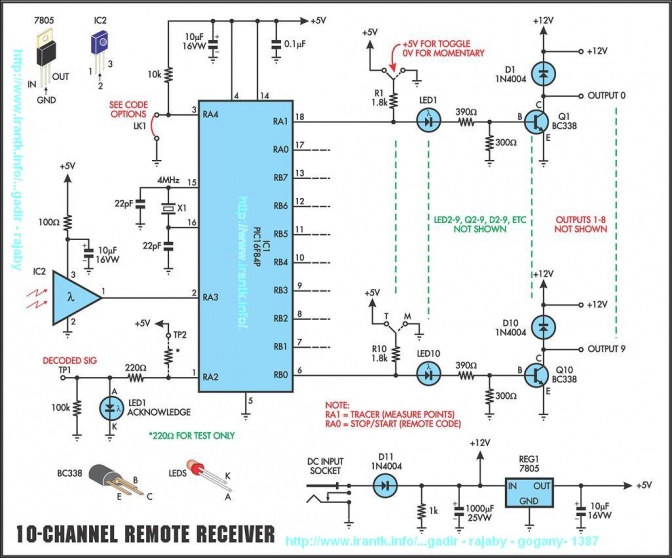

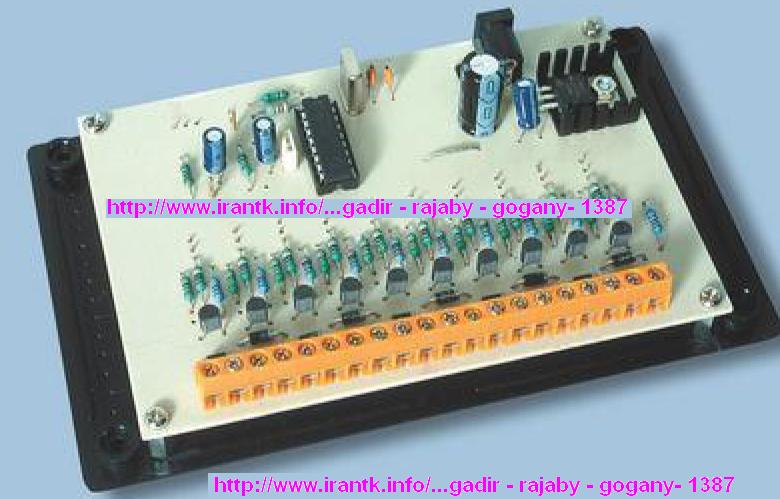

ريموت كنترل 10 كاناله (مهم و جالب )

با سلام :

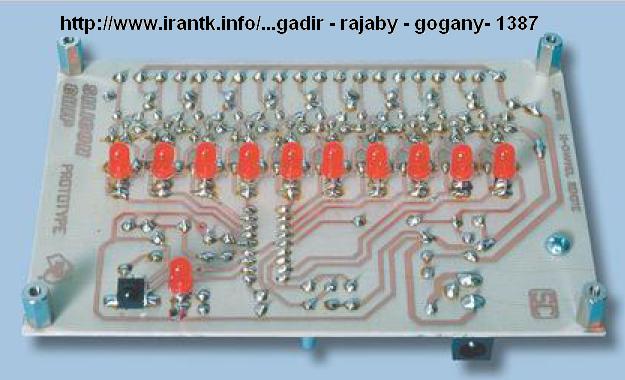

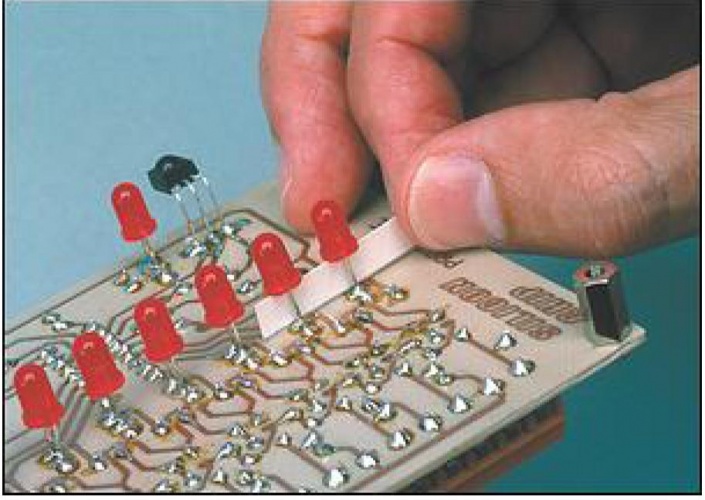

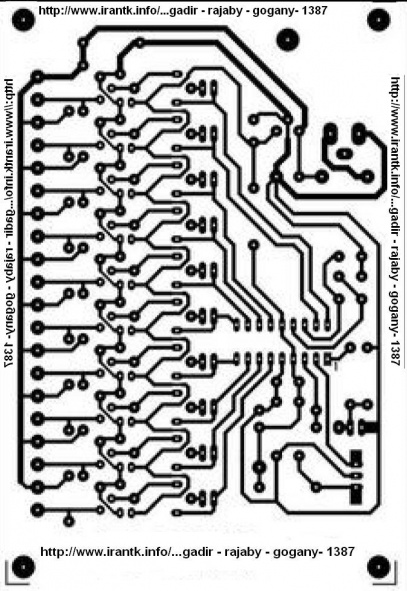

مدار زير يك ريموت كنترل 10 كاناله ميباشد كه كليه راهنمايي هاي مونتاژ به همراه فايل asm و hex , ... pcb ,lay را به همرا ه نقشه ها در فايل زيپ با كيفيت بالا اپلود ميكنم اميد وارم كارساز باشد .
خروجي مدار را در كانال ميتوانيد طبق راهنمايي شكل از رله يا led و... استفاده كنيد ريموت دستگاه ميتواند بسياري از ريموتهاي تلويزيوني يا ريسيوري باشد .
چنانچه در مونتاژ مدار با مشگلي برخورد كرديد پيام بزاريد .
با تشكر .
موفق باشيد .



[MAHMOODI]

سلام
خسته نباشيد اقاي رجبي
كنترل هاي تلوزيون و رسيور چطور بايد روي اين مدار ست شوند
اگر ممكنه توضيحي بديد
با تشكر از شما



[MAHMOODI]

در عكسي كه در نقشه بود يه كنترل همه كاره (كنترل مادر) هست كه فكر ميكنم بايد از طريق روش ست شدن اتوماتيك روي دستگاه ست بشه اگر اشتباه نكنم



[gadraj]

در عكسي كه در نقشه بود يه كنترل همه كاره (كنترل مادر) هست كه فكر ميكنم بايد از طريق روش ست شدن اتوماتيك روي دستگاه ست بشه اگر اشتباه نكنم

با سلام :
جناب محمودی از توضیحاتی که در منبع اصلی داده بود یادم هست که کلا دو نوع کنترل راه دور اشاره کرده بود که یا با فشردن دگمه کانال یک ارقام دیجیتالی 0001 و یا ارقام برعکس اولی 1000 تولید میکنن گیرنده این مدار برای نوع اولی در نظر گرفته شده لذا هر کنترلی که با فشردن دگمه کانال یک ارقام 0001 تولید کنه قابل استفاده هست حالا ما از کجا بفهمیم که کنترل موجود ما چه و کدوم را تولید میکنه یک مقاله دیگری دارم بزودی ترجمه و در پاسخ میزارم
(به نظر شخص خودم بعد از ساختن ارزش تست داره که با چند کنترل میشه از یکی نتیجه گرفت و فوقش اینکه در نهایت خروجی ها مختلط عمل میکنه مثلا با انتخاب کانال یک یکی از خروجی ها باید عمل کنه و با یک تست میشه ارقام صحیح را پیدا کرد )
ولی مقاله را تکمیل و اپلود میکنم .
با تشکر .
موفق باشید .



[gadraj]

در عكسي كه در نقشه بود يه كنترل همه كاره (كنترل مادر) هست كه فكر ميكنم بايد از طريق روش ست شدن اتوماتيك روي دستگاه ست بشه اگر اشتباه نكنم

با سلام :
اينهم از راهنماي استفاده از كنترل مادر و يا نوع پيشنهادي (كنترل ريسيور سايت لايت فيليپس مدل RC5 ) :
مقاله اي فارسي شده را هم بزودي براي استفاده از ساير مدل كنترل هاي تي وي تقديم ميكنم (در حال تست مي باشد ) ولي اين متن راهنما و ارقام و كد هاي معمولي هستند كه قابل استفاده در مدل پيشنهادي ميباشد :

About Remote Controls
IR CODE OPTIONS
LINK LK1 OUT: SAT(CODE 424)
LINK LK1 IN: SAT(CODE 425)

This 10-Channel Remote Receiver should work with just about any preprogrammed IR remote transmitter
that can control a satellite receiver. It's just a matter of programming it to control a
Philips satellite receiver (ie, RC5 code) by following the instruction manual.

Remote Control RC5 Codes
A standard RC5 control code consists of 14 bits (0-13). The first two are start bits,
then comes a toggle bit, followed by five address bits and six keycode or command bits.
The bits are separated by 1.778ms and the code repeats every 113.778ms. The scheme is as follows:
Start bits (bits 12 and 13) - both high (1 and 1)
Toggle bit (bit 11) - high or low (0 or 1)
SAT1 address - 8 (bits 6-10) 01000
SAT2 address - 10 (bits 6-10) 01010
keycode 0 (bits 0-5) - 000000
keycode 1 - 000001
keycode 2 - 000010
keycode 4 - 000100
keycode 5 - 000101
keycode 6 - 000110
keycode 7 - 000111
keycode 8 - 001000
keycode 9 - 001001

با تشكر .
موفق باشيد .



[behdeh.net]

آقاي رجبي من يك مدار كنترل از راه دوز 4 كاناله راديويي ميخام با كنترل جدا و كوچك



[gadraj]

آقاي رجبي من يك مدار كنترل از راه دوز 4 كاناله راديويي ميخام با كنترل جدا و كوچك

با سلام :
عزيزم در همين تاپيك يك كنترل از راه دور 4 كانالي با برد بالا اپلود كردم شما اگر براي برد كوتاه نياز داريد ميتونيد قسمت فرستنده و گيرنده اين مدار را حذف و با استفاده از ماژول هاي اماده گيرنده فرستنده 50 الي 100 متري استفاده كنيد (حجم كم وكوچك ) مطمين باشيد هيچ مشگلي نخواهيد داشت كافيست كه خط ديتا را به ورودي ماژول وصل و استفاده كنيد و طرف گيرنده هم همينطور خروجي ماژول گيرنده را به ورودي مدار دتكتور وصل نماييد براي تغذيه ماژولها (معمولا سه ولتي هستن ) ميتونيد با استفاده از يك رگولاتور سه ولتي (در بخش dc 2 dc موجود هست ) استفاده كنيد .اگر موردي هست بيشتر توضيح بزاريد در خدمت باشيم .
با تشكر .
موفق باشيد .
