با سلام :
با فرا رسیدن فصل تابستان مدار جالب و کم هزینه و کارامدی براتون در نظر گرفتم :

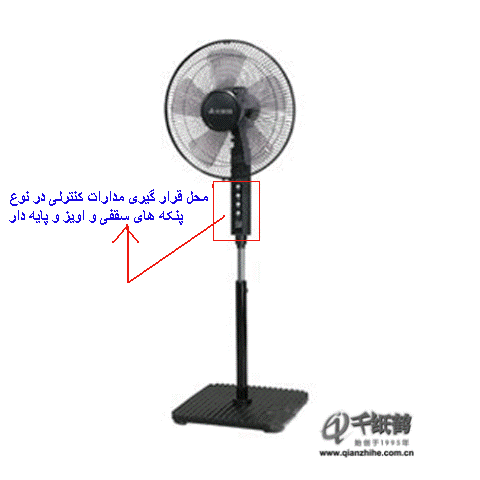

این مدار با استفاده از فقط یک ایسی مشهور BA8206BA4 و چند قطعه معمولی مدار کنترلی یک دستگاه فن یا کولر و پنکه و ..... {در کاتالوگها تا یکصد دستگاه کاربردی اشاره شده است } به همراه ریموت کنترل یا منوال {دستی } و از طرق مختلفی چون بیسیم وایرلیز و کنترل های راه دور دیگری ..... کاربرد عمومی بخود اختصاص داده { ازجمله همین پنکه های پایه دار و سقفی و آویز و... } نقشه مدار بقدری واضح و توضیحات لازم را در متن ان گنجانده شده و نیازی به توضیحات اضافی ندارد ابتدا دیتا شیت را مطالعه و سپس در نقشه محل و وظایف دگمه و پایه های ایسی و ال ای دی ها را مشاهده کنید . پس بیشتر ازاین منتظرتون نمیزارم فایل ضمیمه را دانلود و بکار گیرید .
حاوی دگمه های کنترلی :
on / off - timer - sped در سه رنج { گام } .
{مخصوصا دوستانیکه در تعمیر اینگونه لوازم مشغول هستند حتما توصیه میکنم } .
اطلاعات کاربردی از ایسی :
Pin = Name = I/O = Function :
1 = DI = I = Remote control signal input
2 = OFF = I/O = Off key or the ON / OFF LED scanning input and output
3 = TIMER = I/O = timing key input and output LED scanning
4 = SPEED = I/O = Speed key input and output LED scanning
5 = MODE = I/O = Wind class key input and output LED scanning
6 = COM1 = O = Users select the code C1 and LED scanning public side
7 = COM2 = O = C2 user code selection and LED scanning public side
8 = COM3 = O = LED Scan the public side
9 = SWING = I = Rocker key to enter and user code selection diode connector
10 = SHO = O = Rocker drive output
11 = STRONG = O = Wind-driven output
12 = MEDIUM = O = Stroke-driven output
13 = LOW = O = Weak wind-driven output
14 = VDD = - = Positive supply
15 = BUZ = O = Buzzer drive output
16 = OSC2 = O = Crystal output
17 = OSC1 = I = Crystal input
18 = VSS = - = Negative power supply
-----------------------------
Supply voltage:-0.3V ~ 6V
Input / output voltage: Vss-0.3 ~ VDD +0.3 V
Power consumption: 500mW
Operating temperature: -10 ~ 70 ℃
Storage temperature: -40 ~ 125 ℃
with normal wind, natural wind, sleeping wind and strong, the weak three kinds of wind speed
The timer mode: 0.5 to 7.5 hours in a progressive time
with a group of non-stand-Rocker (switch leaf) control
own buzzer sound: Boot "Bi-BI", off "Bi-" other operations "Bi
The 455kHz oscillator for oscillation circuit input
Start with a stroke
The memory function: that all the pre-shutdown state is memory, can avoid re-set the action mode of each boot troubles;
encoder matched with the BA5104 can achieve full-function remote control
2 users code set
button pressed more than six seconds with Bi-Bi-Bi-Bi sound a warning
BA8206 BA4 by gadir rajaby gogany 1389/3/24 injoy irantk.ir members
[hide] مشاهده فایل‌پیوست fan.rar[/hide]
متشکر .
موفق باشید .
