درخواست: محافظت از مدار در برابر افزایش ولتاژ احتمالی

[mohammadmoha]

با سلام
یک مدار کنترل با sim800. دارم که ای سی lm2596 ولتاژ اون رو در حد ۴ ولت تامین می‌کنه

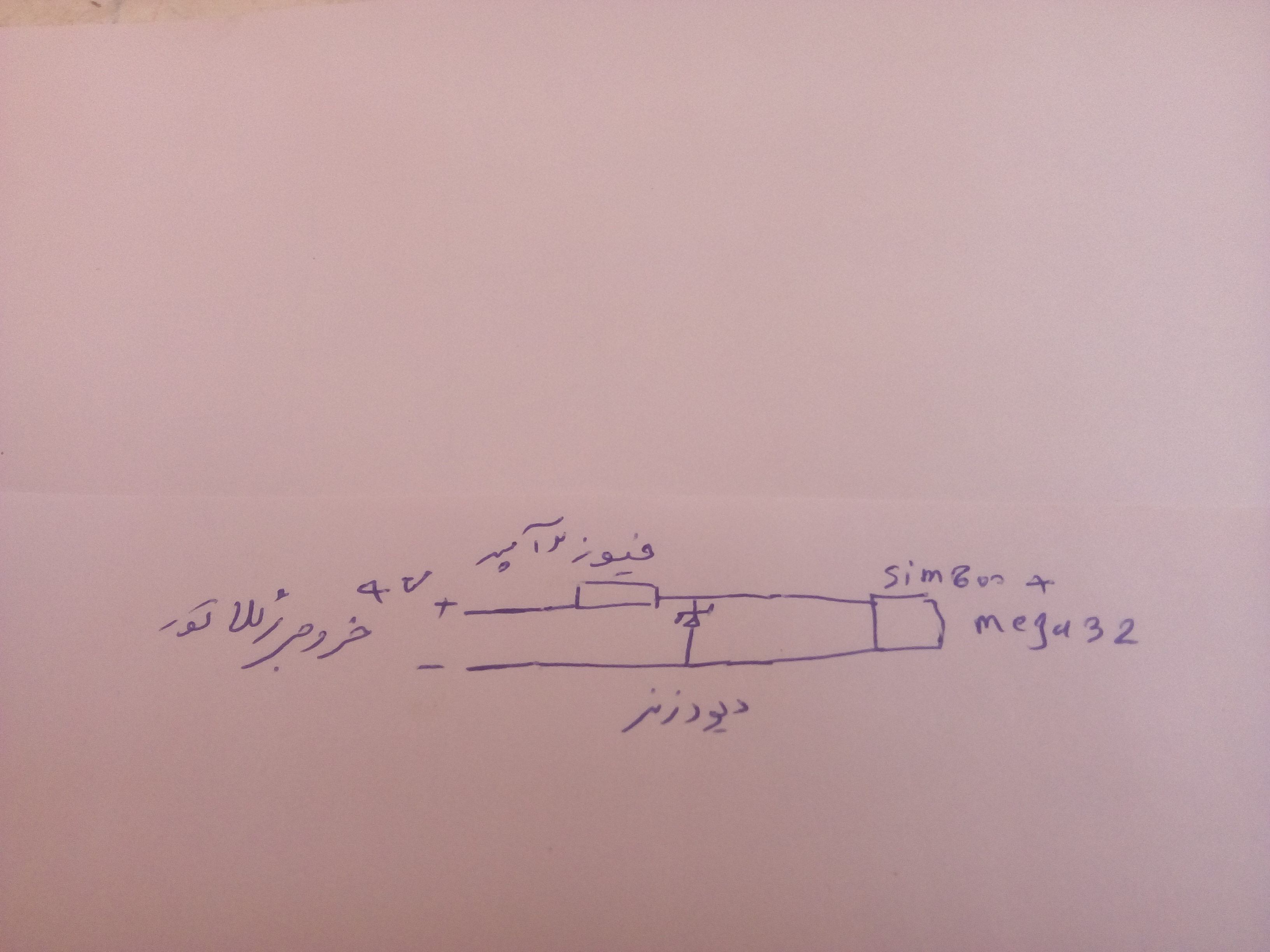

اگه به هر دلیلی رگلاتور نتونه کار خودش رو درست انجام بده و ولتاژ زیاد بشه چطور میتونم از مدار محافظت کنم آیا استفاده از دیود زنر و فیوز اصولی هست یا نه با توجه به اینکه مدار تا ۲ آمپر جریان می‌کشه ممنون



[mohammadmoha]



[SYBOT]

سلام
در مدار بالا از زنر 1N5336 یا 1N5335 یا مشابه استفاده کن.اگر باز هم مشکلی بود تغذیه 220 ولت شهر را از اتو ترانس محدود به جریان مصرفی ات بگیر.



[mohammadmoha]

استفاده از دیود اصولی خواهد بود. مشکلی تو کار مدار به وجود نمیاره؟



[mohammadhadi]

سلام
سرعت عمل و جریان گذرای زینر پایینه
برای محافظت از مدارات حساس از tvs استفاده میشه . مثلا نمونه زیر میتونه مناسب باشه
TVS Diodes 5Vr 600W 41.7A 5% Bi-directional



[AbbasRamezan]

از دیود tvs استفاده کن، بعد سعی کن روی بردت قسمت lm خصوصا سلفی که توی مدار رگولاتورت استفاده میکنی از انتن rf و هولدر سیم کارت و لاین های سیم کارت دور نگه داری، تجربه مشابه داشتم که سلف نزدیک هولدر سیم کارت بود بعد سیم کارت هی میسوخت، سلف و مدارات رگولاتور رو دور کردم درست شد.
