مشکل: متشخص کردن نوع قطعات پاور گرین 330

[mf4arman24]

سلام و وقت بخیر.

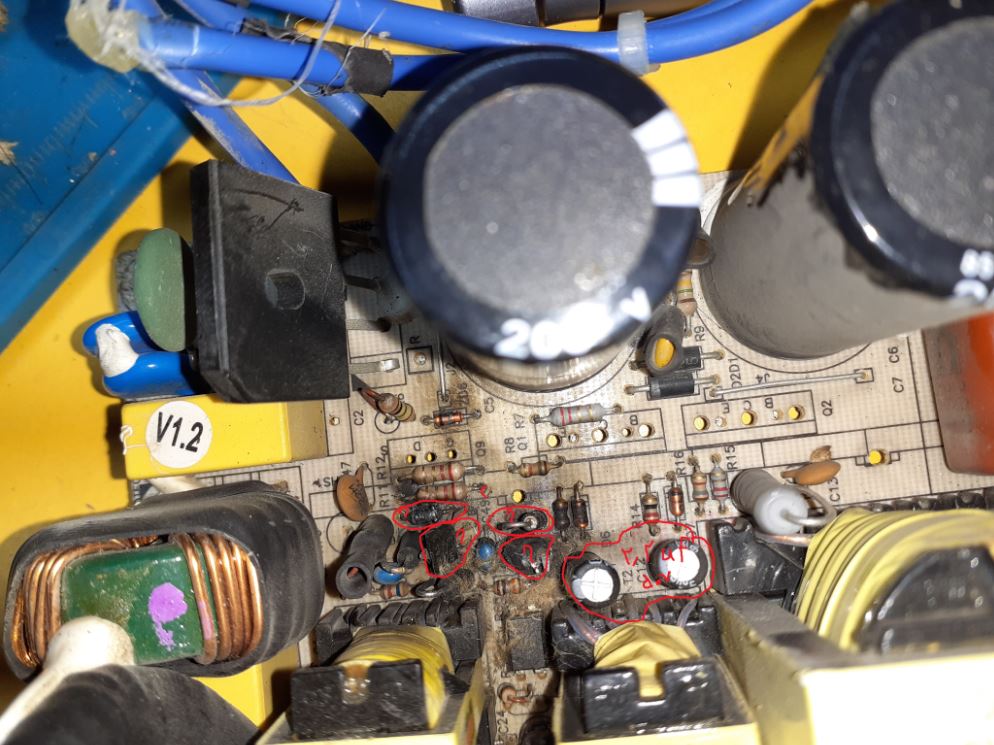

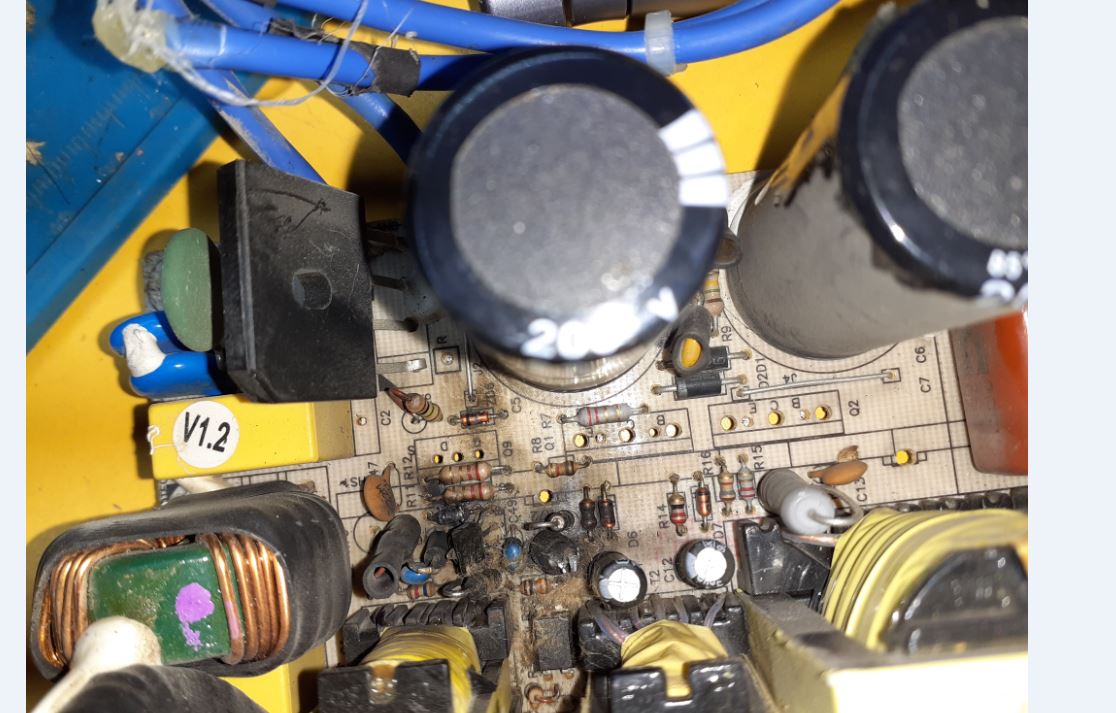

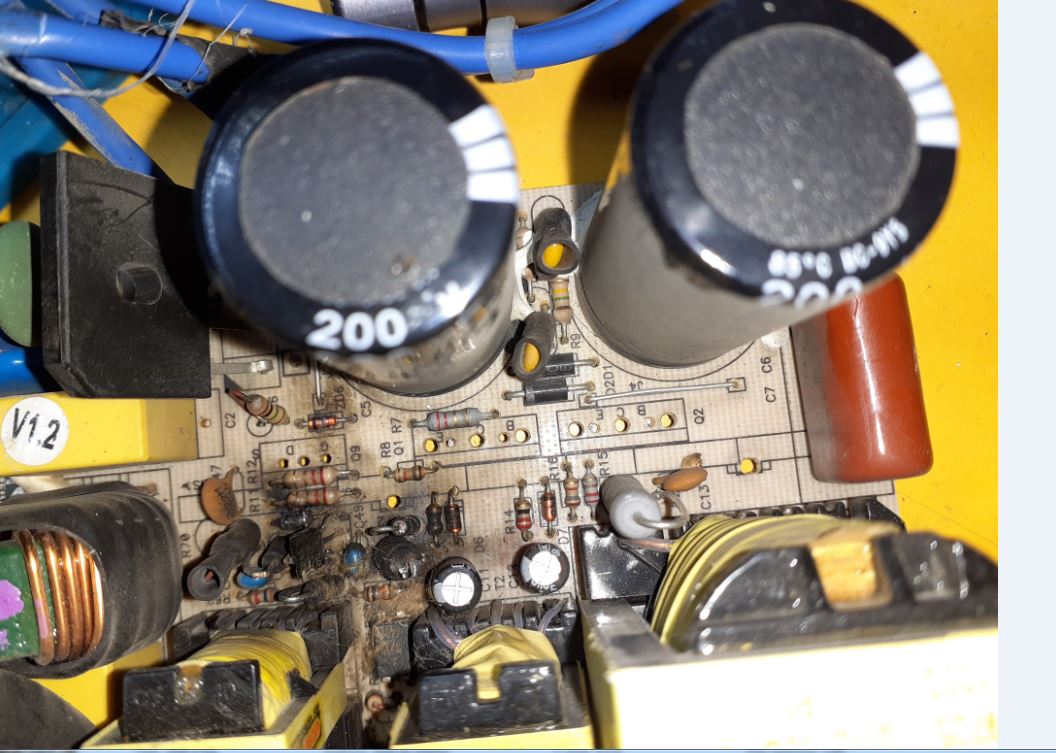

پاور 330 گرین دارم که ic و خازن و مقاومتش و... ترکیده . نمی دونم قطعات ترکیده دقیقا چی بودند. تصویر دقیق از محدوده ترکیدگی تو پست قرار می دم. ببنید می تونید راهنمایی ام کنید.

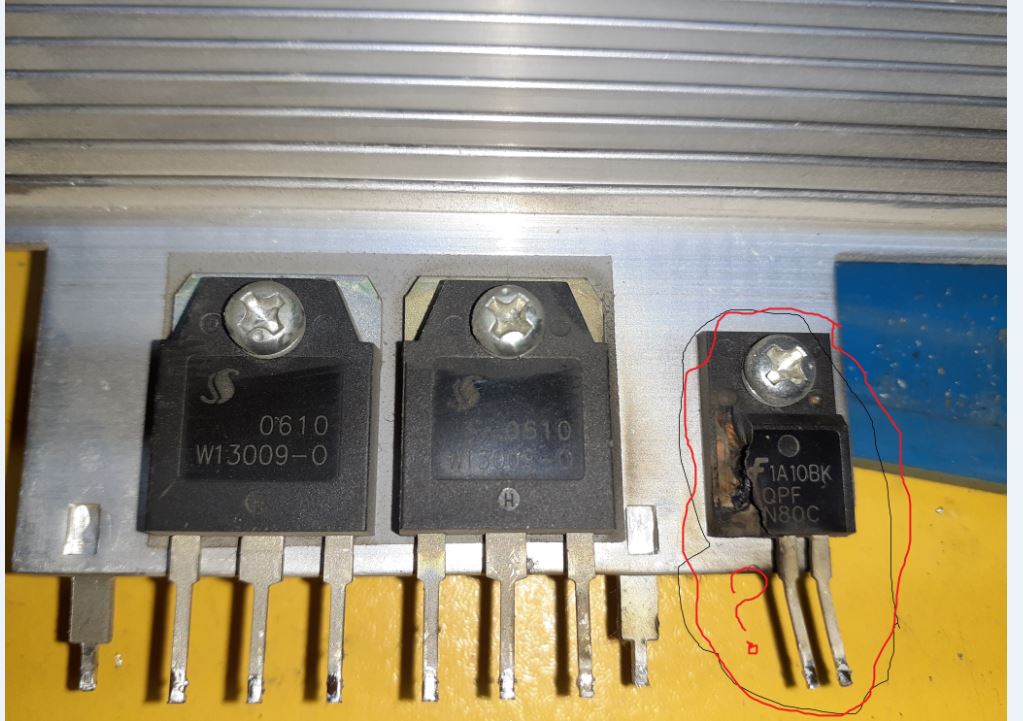

ترکیدگی بعد خازن صافی تا چک هاست. بین دو تا هدسینک.ممنون می شم راهنمای ام کنید.
و اینکه چطور می شه اینها رو بدوت نقشه پیدا کرد.



[hoss_bakh]

درود دوست عزیز

در لینک زیر و پست شماره 69 این مشکل رو خودم کاملا توضیح و راه حل دادم و شماره قطعات و موقعیت، ظرفیت و... رو کامل تشریح کردم

خدمت شما
https://www.irantk.ir/threads/1524-...-پاور-کامپیوتر?p=567794&viewfull=1#post567794



[mf4arman24]

سلام .ممنون از پاسخ و وقتی که گذاشتید.
پاسخ شما دقیق و کار راه انداز بود .

اما من یه مشکل دارم اونم اینه که ، توضیحات و مشخصات قطعاتی که شما گذاشتید مربوط به نسخه 2 پاور 330 می باشد که خودم نمونه دقیقش رو دارم در دفتر.

اون پاوری که من دارم پاور 330 نسخه اولشه. مثلا به جای خازن 4.7 خازن 2.2 داره 50 ولت .
سوالی که پیش می اد می شه به جای قطعات خودش که کلا سوخته از مشخصات قطعات ورژن دو که شما زحمتش رو کشیدید استفاده کرد یا کلا نمی شه.



[هویدا]

درود دوست عزیز کارت راه افتاد یانه



[هویدا]

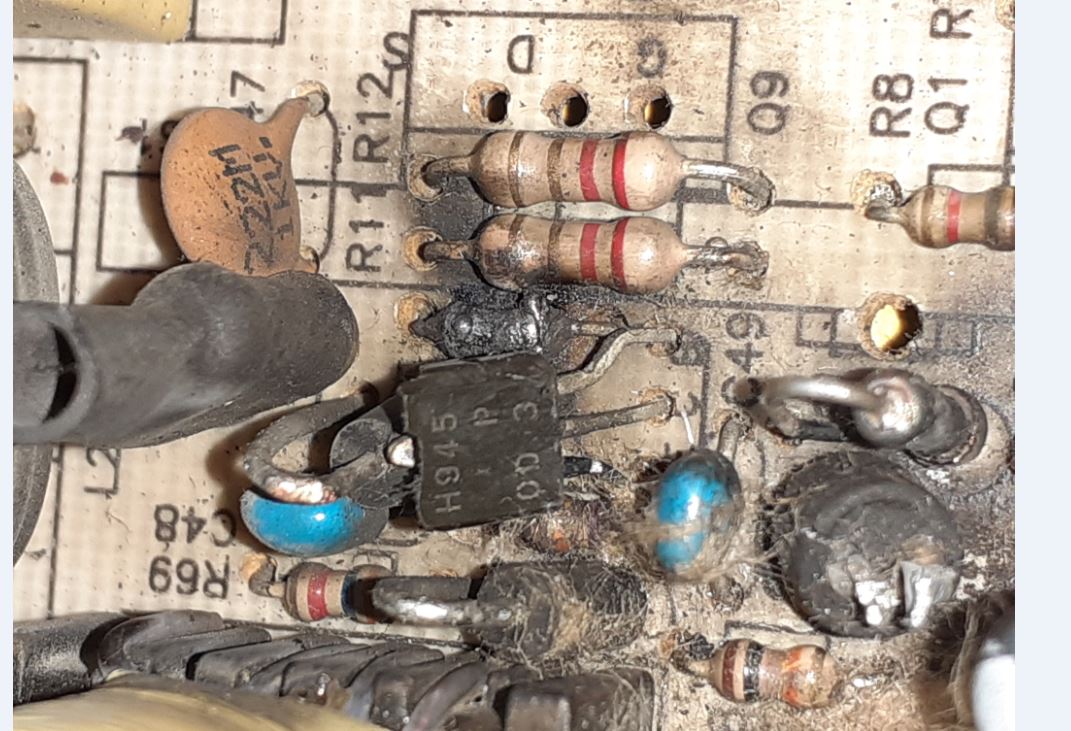

خازن c10مقدارش 50ولت 10میکروr71 مقدارش48اهم r72مقدار470اهم ترانزیستور c945 هستr13هم 10 اهم ترانزیستور ماسفت 6n80 امیدوارم بدرت بخوره
