با سلام :
كنترل رگولاتوري ترياك توسط ميكروكنترل :

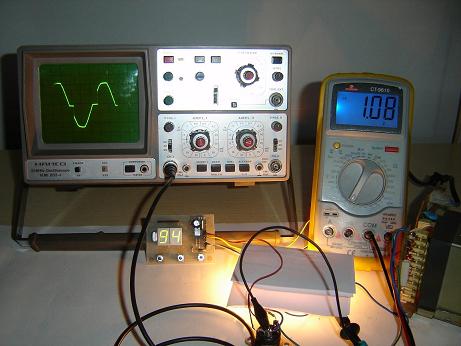

فايل پيوستي شامل مداريست كه شما را با كنترل يك ترياك توسط ميكروكنترلر 16c54 } pic }كه از صفر الي 99 درصد زاويه اتشي ترياك با نمايشگر سون سگمنتي دوتايي اشنا ميكند كاربرد مدار {با توجه به تعدد ان } مانند جاروبرقي و دريل و هواكش و ديمر و... به عهده كاربر سپرده ميشود . تغذيه مدار از قسمت مصرفي خروجي و همچنين فرمان اپتوكوپلري به ترياك توسط يك ترانس 12ولتي ايزوله شده است
توسط دو دگمه بالا و پايين درصد اتش ترياك كنترل شده و در عين حال در نمايشگر مقدار نمايش داده ميشود و دگمه سوم خاموش و روشن مدار ميباشد .
فايل كامل با pcb و داراي فايل هگز ميباشد .
مطمينم كه از مونتاژ مدار لذت خواهيد برد .
دانلود کنید : [hide]مشاهده فایل‌پیوست 687_triac_regulator.rar[/hide]
با تشكر .
موفق باشيد .
