سوال: قطعه ای که روی آن A130K چیست ؟

[arstan]

سلام
مداری که با برق 110 ولت کار میکرد . با وصل کردن به 220 ولت . فیوز و قطعه خازن عدسی مانند به رنگ سبز که A130K نوشته . ترکیده . اسم این قطعه و کارش در مدار چیست . اگه مشابه داره بجاش چی بزارم ؟ چون مدار قدیمی است . با تشکر



[reza_476]

باسلام
دوست عزیز عکسهای واضح و باکیفیت از زیر و روی برد مدار چاپی آن قرار بده تا راحت تر راهنمایی شوی



[reza_476]

باسلام
آیا این قطعه سبز رنگ که شبیه خازن عدسی نوشته شده بصورت موازی جریان برق قرار گرفته است



[sam21]

درود

مشخصات قطعه ای که شما میفرمایید ضد برق و یا انتیسی مقاومت گرمایی است

که ضد برق موازی با جریان برق قرار دارد و ان تی سی بصورت سری وصل میشود​



[reza_476]

باسلام
چون همزمان با فیوز سوخته و فیوز بصورت سری در مدار قرار میگیرد :
[hide]
ولی بر خلاف فیوز آن قطعه که به احتمال زیاد واریستور یا مقاومت حساس به ولتاژ است بصورت موازی جریان برق نصب میگردد همانند فیوز عمل میکند اگر ولتاژ بیش از حد تعریف شده خود وارد مدار شود، میسوزد شبیه خازن عدسی است و برنگهای زرد - آبی - قرمز و ... مشاهده شده است
[/hide]



[tahaali9095]

واریستور یا مقاومت حساس به ولتاژ است بصورت موازی جریان برق نصب میگردد همانند فیوز عمل میکند اگر ولتاژ بیش از حد تعریف شده خود وارد مدار شود، میسوزد شبیه خازن عدسی است

سلام دوست عزیز
همانطور که همکارمان اقا رضا گفتند وریستورهستش
وریستور ها یا همان مقاومتهای تابع ولتاژ (VDR) قطعات الکتریکی هستند که وظیفه اصلی‌شان حفاظت از مدارهای الکترونیکی و سیستم‌های قدرت توسط جذب انرژی اضافی و تنظیم مقادیر ناخواسته ولتاژهای زودگذر (ناپایدار) است.



[arstan]

سلام دوست عزیز
همانطور که همکارمان اقا رضا گفتند وریستورهستش
وریستور ها یا همان مقاومتهای تابع ولتاژ (VDR) قطعات الکتریکی هستند که وظیفه اصلی‌شان حفاظت از مدارهای الکترونیکی و سیستم‌های قدرت توسط جذب انرژی اضافی و تنظیم مقادیر ناخواسته ولتاژهای زودگذر (ناپایدار) است.

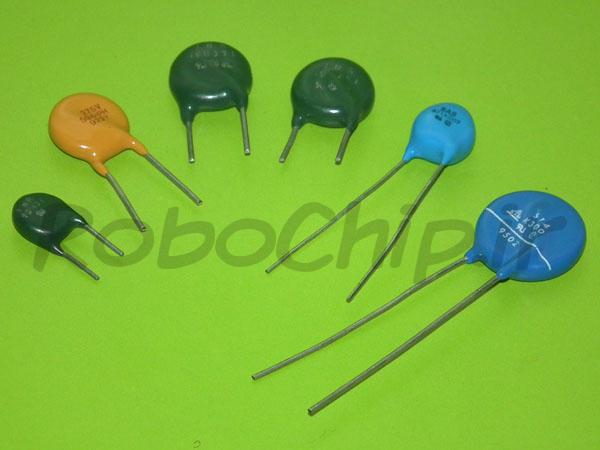

مشاهده فایل‌پیوست 97717

با تشکر
پس اگه این قطعه را از مدار برداریم هم باید مدار کار کند . ولی از لحاظ ایمنی بار دیگر ولتاژ زیادی وصل بشه . ایندفعه به مدار آسیب میرساند .؟
