فعالیت رله با سیگنال صوتی

dds1

کاربر vip
کاربر
2018-01-21
414
504
اراک
با عرض سلام و خداقوت خدمت اساتید و همکاران گرامی

خواهشمندم اگر تجربه، نقشه یا راهنمایی و نظری در خصوص موضوع زیر دارید به اشتراک بگذارید تا استفاده کنیم.

مداری نیاز دارم که به محض ورود سیگنال صوتی به آن، یک رله روشن شود.

برای کنترل روشن و خاموش کردن یک آمپلی فایر متصل به TV میخوام.

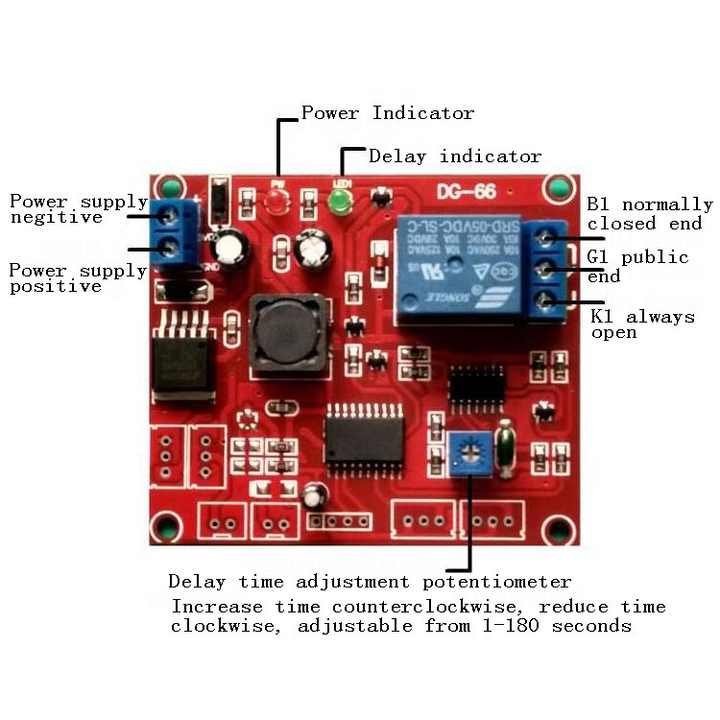

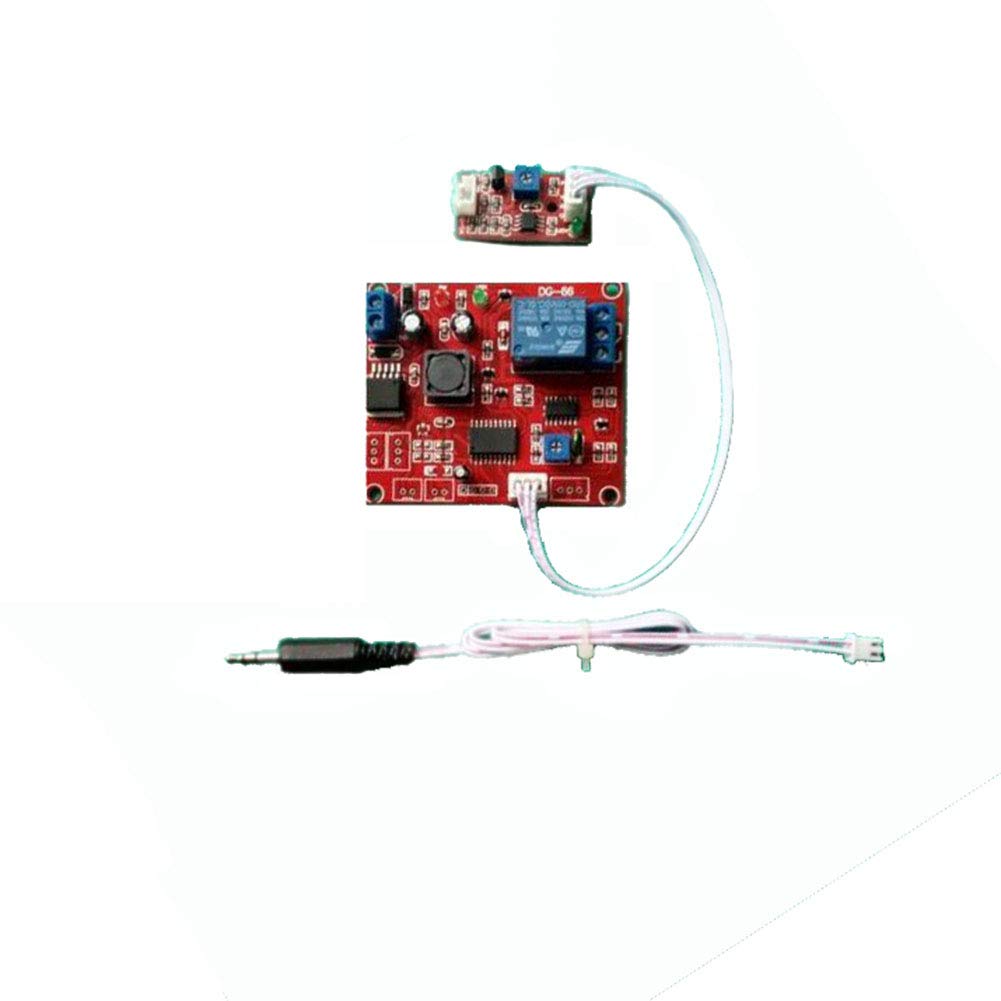

آمادش تو آمازون و علی اکپرس هست ولی در سایت های داخلی ندیدم.

...


meahdi

VIP+ افتخاری
کاربر
2008-01-31
1,063
12,338
ایران
وقت بخیر
اگه میخوایید با ورود صدا رله فعال بشه

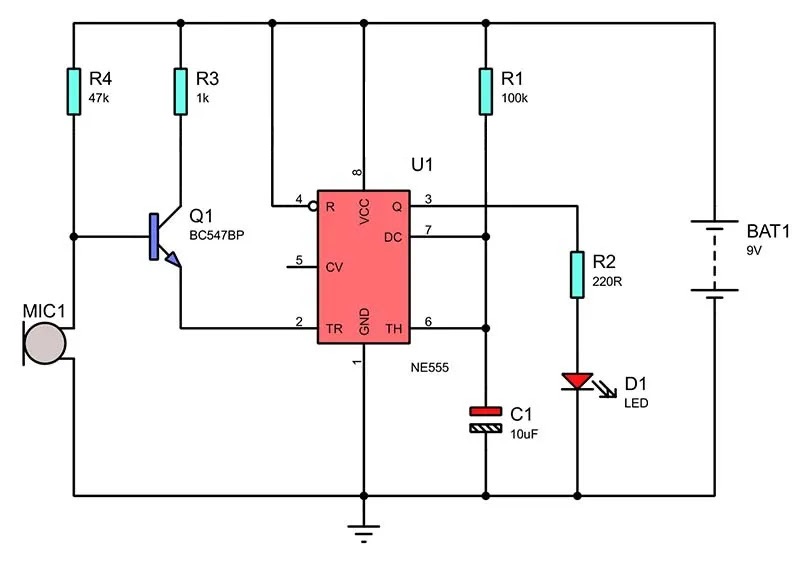

میتونید از مداری شبیه به مدار زیر استفده کنید
فقط باید روی وردی تغییراتی اعمال کنید تا به ورودی صدای تلویزیون و ... وصل بشه





dds1

کاربر vip
کاربر
2018-01-21
414
504
اراک
گه میخوایید با ورود صدا رله فعال بشه
میتونید از مداری شبیه به مدار زیر استفده کنید
سلام. ممنون از شما، برای استفاده از رله باید از سیگنال اون دیود نوری استفاده بشه؟ یعنی با ورود صدا اون دیود ثابت روشن میشه یا چشمک زن؟
فقط باید روی وردی تغییراتی اعمال کنید تا به ورودی صدای تلویزیون و ... وصل بشه
چه تغییراتی باید در ورودی صدای این مدار (که اینجا میکروفون هست) انجام بشه؟

و در کل, کار این مدار شما چیه؟


meahdi

VIP+ افتخاری
کاربر
2008-01-31
1,063
12,338
ایران
اسم این مدار clap-switch هست
با صدای کف زدن مدار روشن میشه و با توجه به ظرفیت خازن C1 رله رو روشن نگه میداره

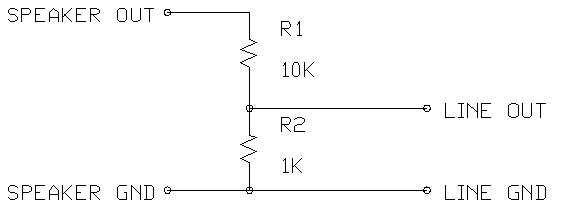

واسه تغییرات مدار لازم هست که میکروفون حذف بشه و با مداری شبیه به مدار مقاومتی زیر ورودی صدا رو به ترانزیستور بدید














آخرین ویرایش:

meahdi

VIP+ افتخاری
کاربر
2008-01-31
1,063
12,338
ایران

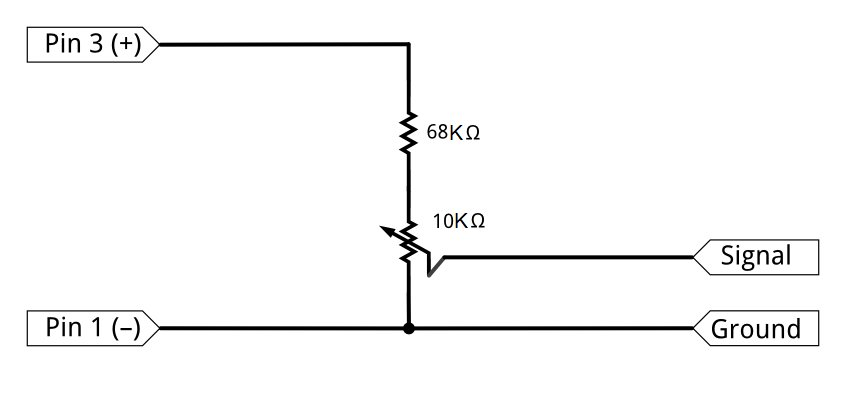

میتونید واسه منترل حساسیت مدار به جای مقاومت R2 از ولوم استفاده کنید

مقادیر مقاومت ها فرضی هست



dds1

کاربر vip
کاربر
2018-01-21
414
504
اراک
ممنون، من میخوام رله تا زمان وجود سیگنال صوتی فعال بمونه و قطع نشه.
حالا این مدارات را هم احرا می‌کنم سر فرصت و اعلام می‌کنم.
