آموزشی: فرستنده استریو FM با BH1417

[jfrras]

سلام دوستان عزیز

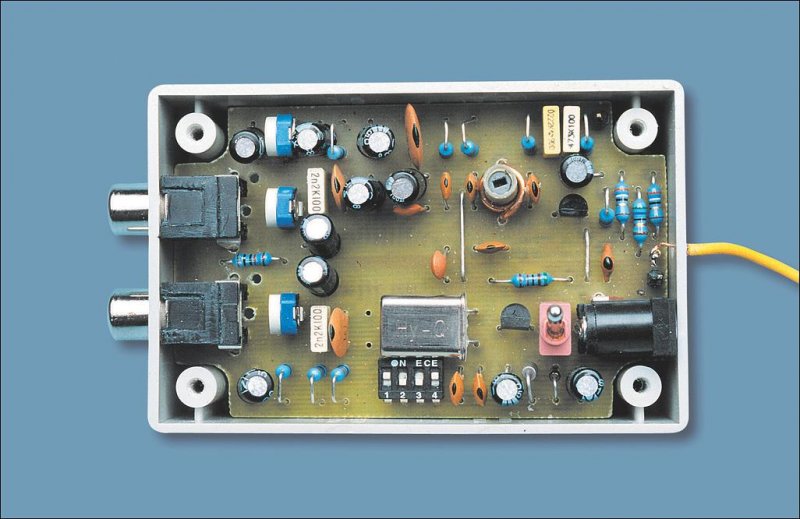

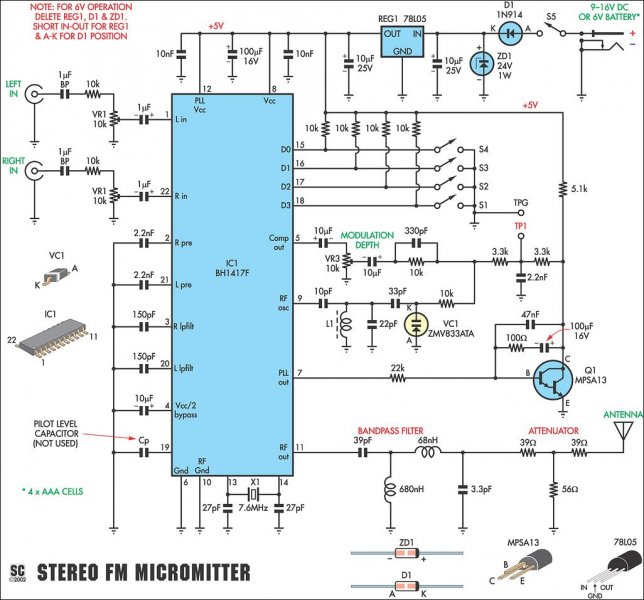

خواستم ای سی را خدمت شما معرقی کنم که به تنهای دارای امکانات جالبی است.
1- Stereo Encoder
2- دارای قفل کننده فرکانس برای ثبات بالا

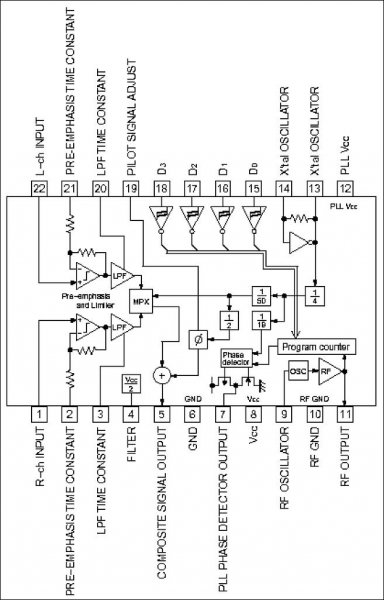

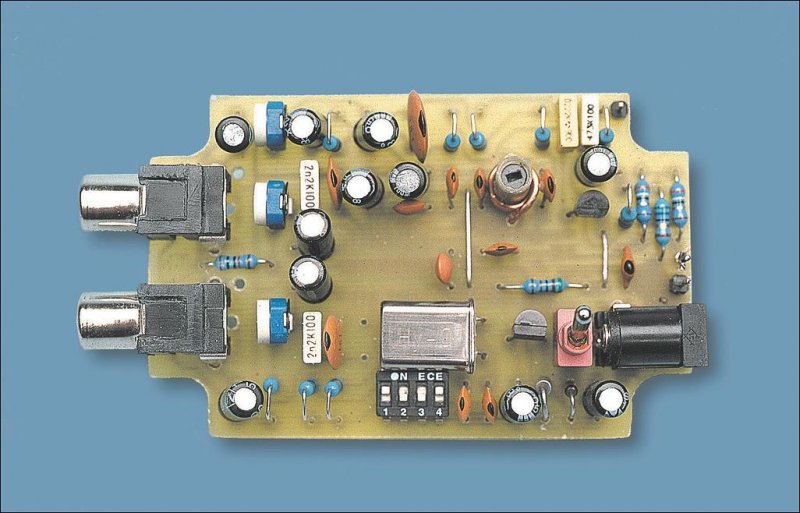

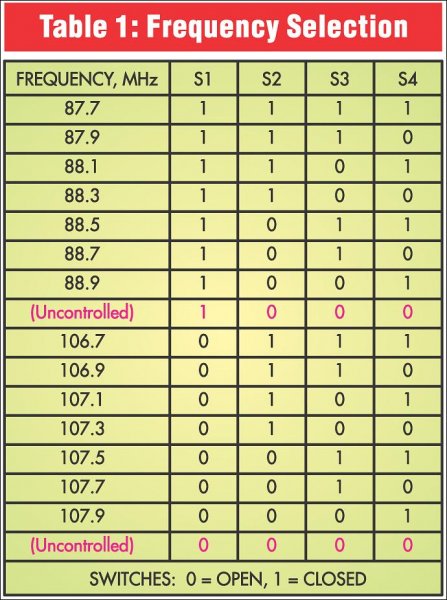

3- انتخاب فرکانس مورد نظر با دیپ سویچ
4- و داشتن اسیلاتور . و خروجی RF
5- pre-emphasis, audio limiter, audio filter circuit


مناسب برای سخنرانی ها و غیر....




























توضیحات و نحوه ساخت و لیست قطعات در فایل فشرده:

[hide]
مشاهده فایل‌پیوست BH1417.rar[/hide]​



[taha ghasemi]

سلام در این مدار فرستنده استریو FM با bh1417 میشه به جای کریستال 7.6mhz از 7.3728 استفاده کرد؟

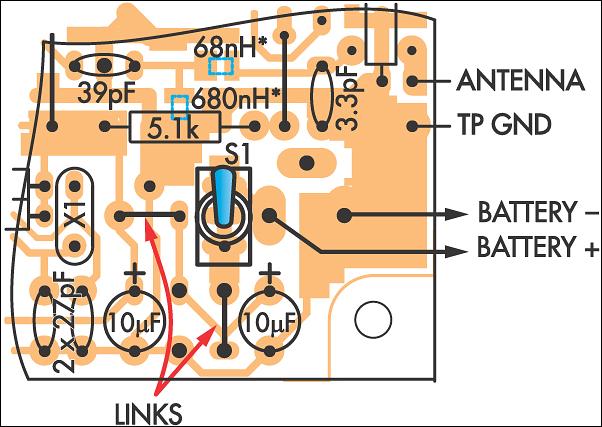

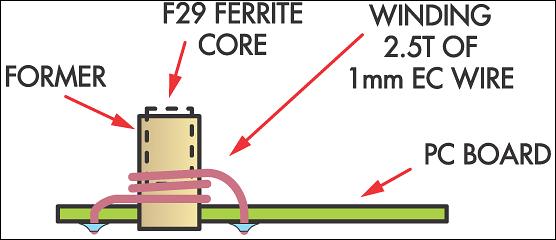

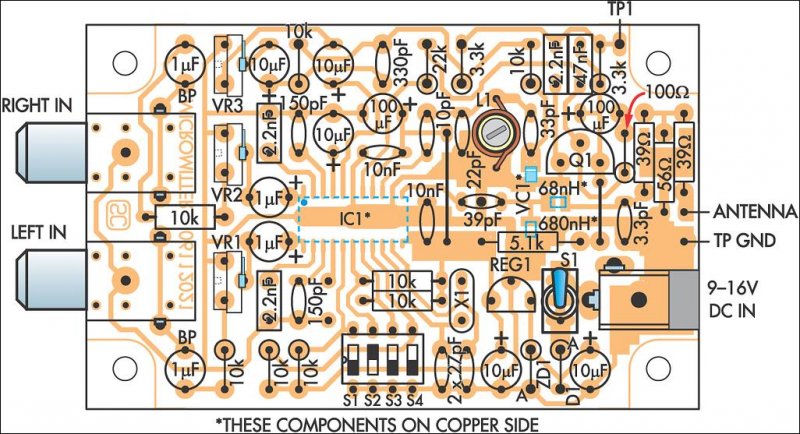

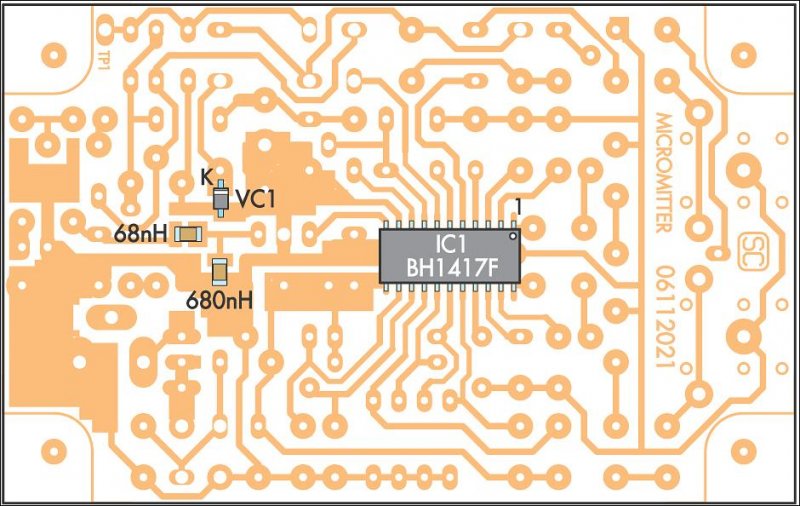

دیود واریکاپ (vc1) هم تو هیچ مغازه و سایتی پیدا نمیکنم یعنی کلا دیود واریکاپ ندارند نمیشه مدارو طوری ساخت که بدون این دیود کار کنه؟

با تشکر منتظرم [h=2][/h]



[jfrras]

سلام در این مدار فرستنده استریو FM با bh1417 میشه به جای کریستال 7.6mhz از 7.3728 استفاده کرد؟

دیود واریکاپ (vc1) هم تو هیچ مغازه و سایتی پیدا نمیکنم یعنی کلا دیود واریکاپ ندارند نمیشه مدارو طوری ساخت که بدون این دیود کار کنه؟

با تشکر منتظرم

سلام
این کریستال که شرکت روی bh1417 معرفی کرده برای رفرنس فرکانسهای خروجی که در جدول موجود است.
و ممکنه کار کنه ولی طبق جدول فرکانس ها را نخواهید داشت .
بجای این واریکاپ می تونید bb105 استفاده کنید.

​
