عیب چند تغذیه سیماران

[Д]

سلام دوستان

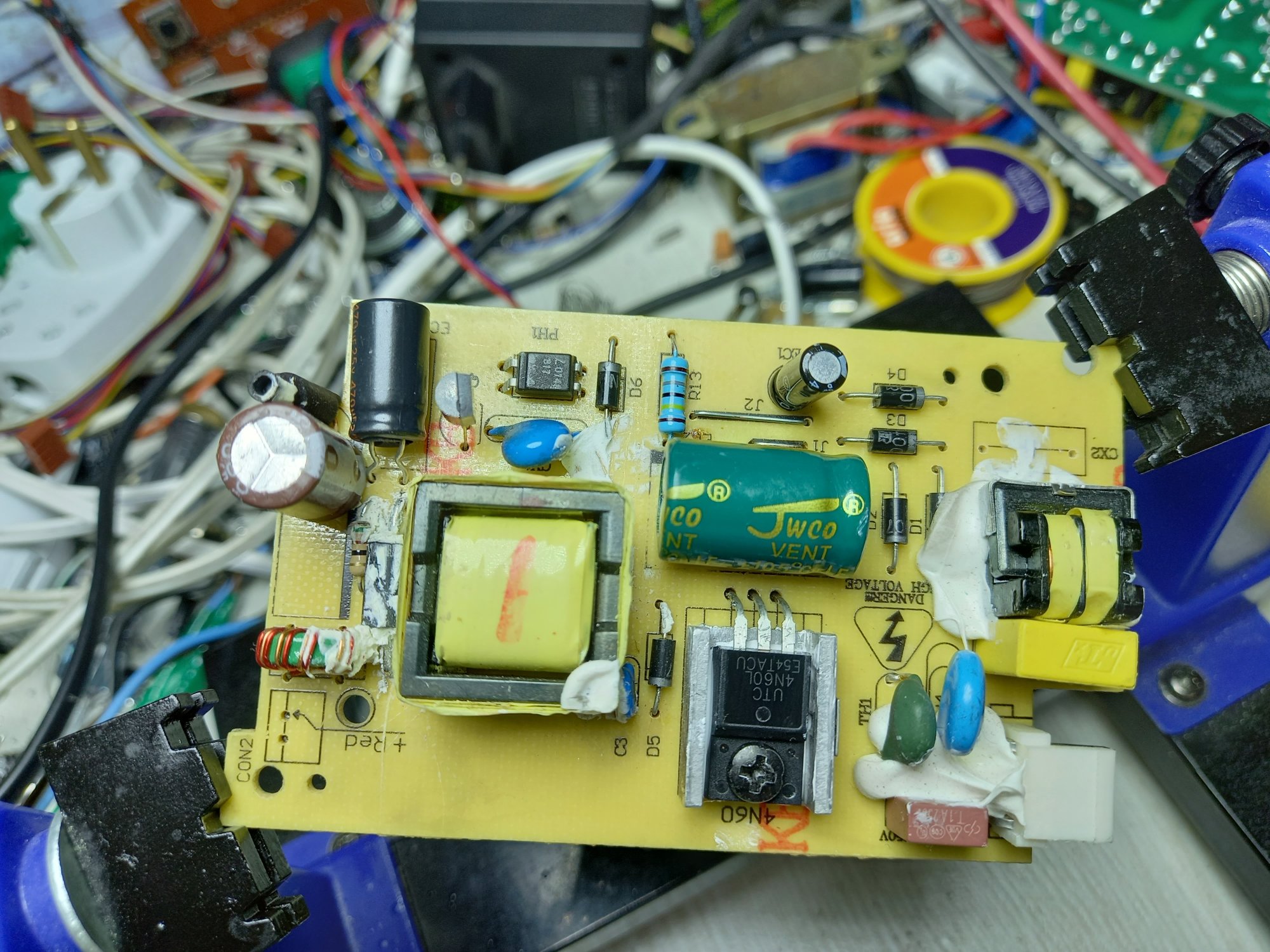

روی 3 تغذیه سیماران این مشکل رو دارم:

ولتاژ روی 14.45 فیکس هست . ولی وقتی با لامپ تست ( 12 ولت تنگستن) از منبع تغذیه تست میگیرم ، زیر بار شروع به ریپل زدن میکنه .

در صورتی که روی 1 برد آکبند همین تست رو گرفتم و مشکلی نیست و به لحاظ توان ، کم نمیاره.


قطعات تعویض شده:

مجموعه پل دیود
خازن شهری
خازن فیدبک
خازن های صافی خروجی سرد
اپتوکوپلر( 2 بار تعویض)
431 ( دوبار تعویض)
4N60
دیود خروجی قسمت سرد
ایسی تغذیه 73F09A

ولتاژ رو پایه خازن شهری 306 ولت
ولتاژ رو پایه خازن فیدبک 12.50 ولت

مگه یه تغذیه دیگه چی داره آخه ؟

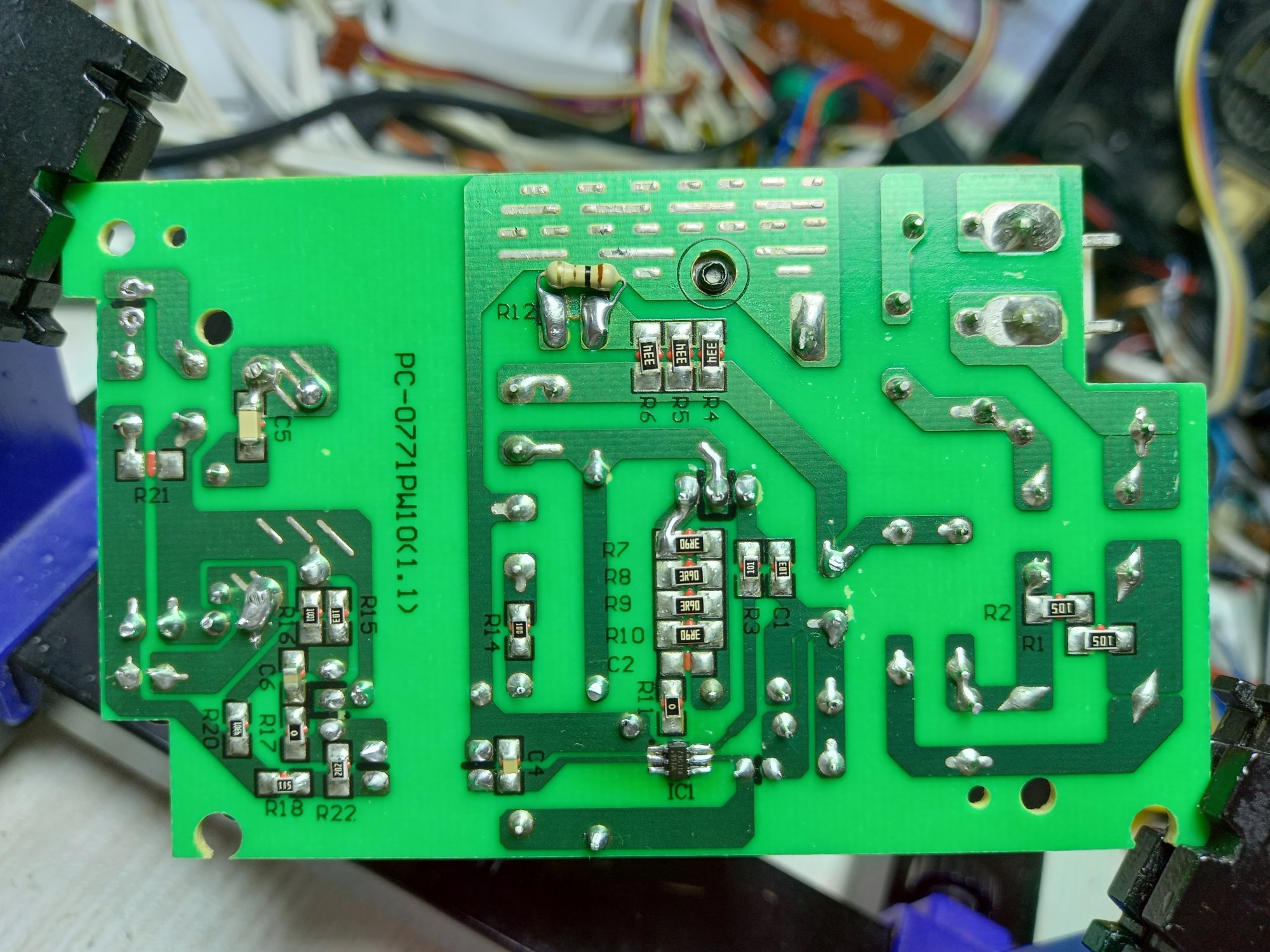

به مقاومت لوکیشن R12 (پشت برد) مشکوک بودم..که با نمونه دیپ وات بالاتر جایگزین کردم ولی دردی دوا نشد.
ممنون میشم اگر تجربه ایی در این مورد هست...



[sovietiran]

درود و خسته نباشید
قدیم الایام چندین مورد شارژر لپتاپ تعمیر کردم به این عیب برخوردم.

مربوط به مقاومتهای اس ام دی می شد
روی برد با اهم متر مقداری خوانده میشد که گمان میکردم سالم است
اما خارج از برد مشخص می شد یا بسیار مقاومتش افزایش یافته یا اتصال باز است

نکته دیگر قطعی مویی خطوط برد خصوص در زیر پایه قطعات

و قبل از هرکار تمام مقاومتها و قطعات اس ام دی را لحیم مجدد نمایید.


و اینکه ایا صرفا با لامپ مشکل دارد یا روی ایفون خودش هم تست فرمودید؟



[Mohammad.sp]

سلام
وقت بخیر طبق فرمایشات شما اکثر قطعات اصلی تعویض شدن تنها موردی که میمونه چوک بزرگ است که ممکن تغییر اهم داده باشه مشکل داره شده است اگر برد تغذیه مشابه سالم دارید چوک ان را بیندازید روی این برد و نتیجه را اعلام کنید



[Newman1]

ایرادش به طور نودونه درصد از مقاومت پایه امیتر ترانزیستور مازفته که خراب شده و با اهم متر سالم نشون میده



[Д]

مربوط به مقاومتهای اس ام دی می شد
روی برد با اهم متر مقداری خوانده میشد که گمان میکردم سالم است
اما خارج از برد مشخص می شد یا بسیار مقاومتش افزایش یافته یا اتصال باز است

سلام و ارادت .
دقیقا مشکل از همون مقاومت های لوکیشن R7.R8.R9.R10بود که مقدارش با اهم متر درست بود اما زیر کار جواب نمیداد. هر چهارتاشو حذف کردم و بجاش یه دونه مقاومت 1 اهم 1/4 گذاشتم. مشکل حل شد.ممنونم

سلام
وقت بخیر طبق فرمایشات شما اکثر قطعات اصلی تعویض شدن تنها موردی که میمونه چوک بزرگ است که ممکن تغییر اهم داده باشه مشکل داره شده است اگر برد تغذیه مشابه سالم دارید چوک ان را بیندازید روی این برد و نتیجه را اعلام کنید

درود بر شما . بله ، در مواردی من هم ایراد پنهان چوک را دیدم . ولی تو این مورد ، مشکل از چوک نبود. ممنون از شما

ایرادش به طور نودونه درصد از مقاومت پایه امیتر ترانزیستور مازفته که خراب شده و با اهم متر سالم نشون میده

بله دقیقا این مورد هم تجربه شده بود ، ممنون از یادآوری .
