عیب عجیب در ضبط سه دیسک ال جی مدل LG MD-9400DV

[smakamy]

با سلام
ضبط سه دیسک الجی صدا بسیار ضعیف بودروی آی سی اپتوکوپر مقاومتهایی بین ۵۶۰ کیلوتا ۳۰۹ مگا زدم جالب اینکه به محض لمس یک لحظه قسمتهای فلزی ضبط صدا درست وقوی میشه ووقتی که از برق میکشیم دوباره صدا ضعیفه تا یک لحظه دوباره قسمت فلزی حتی بدنه خود ضبط را لمس کنیم تا صدا دوباره درست بشه

دوستان لطف راهنمایی فرمایند



[yousefi]

با سلام
در قسمت تغذیه ولتاژ 60ولت قسمت امپلی قطع مبشود با برسی این مسیر مشکل حل میشود



[Omid_d_a]

کدوم قطعه باید تعویض بشه منم همین مشکل رو دارم



[hafezmohamad]

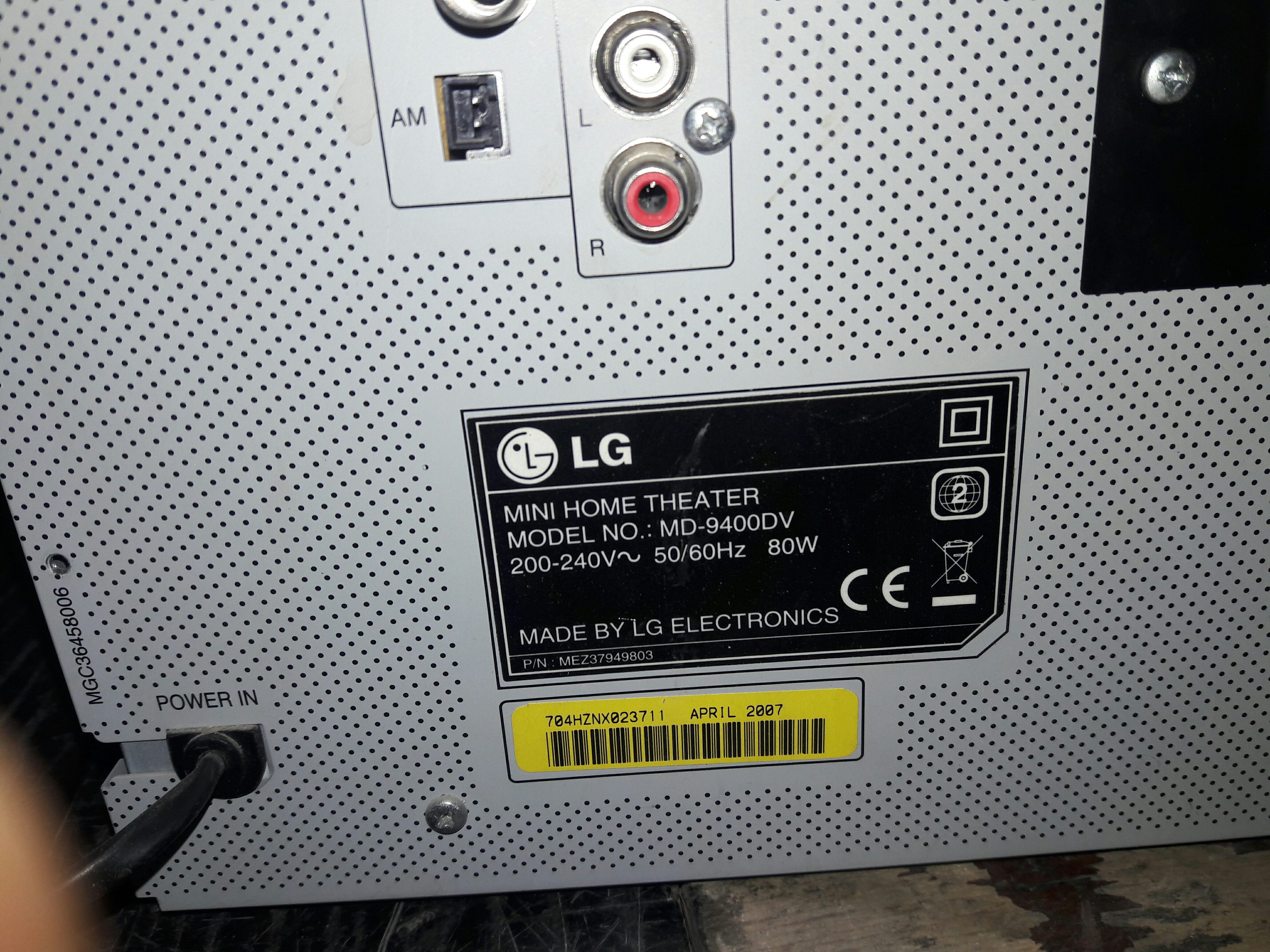

مشاهده فایل‌پیوست 175795مشاهده فایل‌پیوست 175795
مشاهده فایل‌پیوست 175796ف
با سلام
ضبط سه دیسک الجی صدا بسیار ضعیف بودروی آی سی اپتوکوپر مقاومتهایی بین ۵۶۰ کیلوتا ۳۰۹ مگا زدم جالب اینکه به محض لمس یک لحظه قسمتهای فلزی ضبط صدا درست وقوی میشه ووقتی که از برق میکشیم دوباره صدا ضعیفه تا یک لحظه دوباره قسمت فلزی حتی بدنه خود ضبط را لمس کنیم تا صدا دوباره درست بشه
دوستان لطف راهنمایی فرمایند

درود :


برسی کنید مقاوتی که از پاییه GND آیسی صدا به GND پاور و حتی خود مینبرد اهمی شده بادقت اون مسیر رو بیابید .



[smakamy]

سلام
دوستان مشگل صدا کاملا حل شد
اگه تو پستهای قبلی توجه کرده باشید خدمتتان عرض کردم دراین ضبط صدا بسیار ضعیفه که با زدن مقاومت ۵۶۰ کیلواهم به بالا صدا درست میشه البته با لمس یک لحظه بدنه فلزی وتا بدنه توسط دست لمس نشه صدا ضعیفه
برای رفع لمس دست بنده یک خازن عدسی حدود ۴ و ۷دهم پیکو فاراد را که یک سر ش رابه مقاوتی که بین پایه ۳و۴اپتوکولر زدم وسردیگر خازن را به بدنه فلزی وصل کردم
مشگل کاملا رفع وصدا درست شد
امیدوارم به درد همکاران بخورد



[smakamy]

سلام
دوستان مشگل صدا کاملا حل شد
اگه تو پستهای قبلی توجه کرده باشید خدمتتان عرض کردم دراین ضبط صدا بسیار ضعیفه که با زدن مقاومت ۵۶۰ کیلواهم به بالا صدا درست میشه البته با لمس یک لحظه بدنه فلزی وتا بدنه توسط دست لمس نشه صدا ضعیفه
برای رفع لمس دست بنده یک خازن عدسی حدود ۴ و ۷دهم پیکو فاراد را که یک سر ش رابه مقاوتی که بین پایه ۳و۴اپتوکوپلر زدم وسردیگر خازن را به بدنه فلزی وصل کردم
مشگل کاملا رفع وصدا درست شد
امیدوارم به درد همکاران بخورد



[smakamy]

سلام
درواقع اس تی آر تغذیه باید عوض شود اما چون گران وکمیابه نیازی به تعویض آن نیست فقط بین پایه ۳و۴ اپتوکوپلر یک مقاومت ۵۶۰ کیلو به بالا وصل کن وبقیه کارها درپستی که گذاشتم



[ahmad_janson]

سلام بر استاتید محترم ، من یه مشکل دارم اگر کسی کمک کنه عالیه

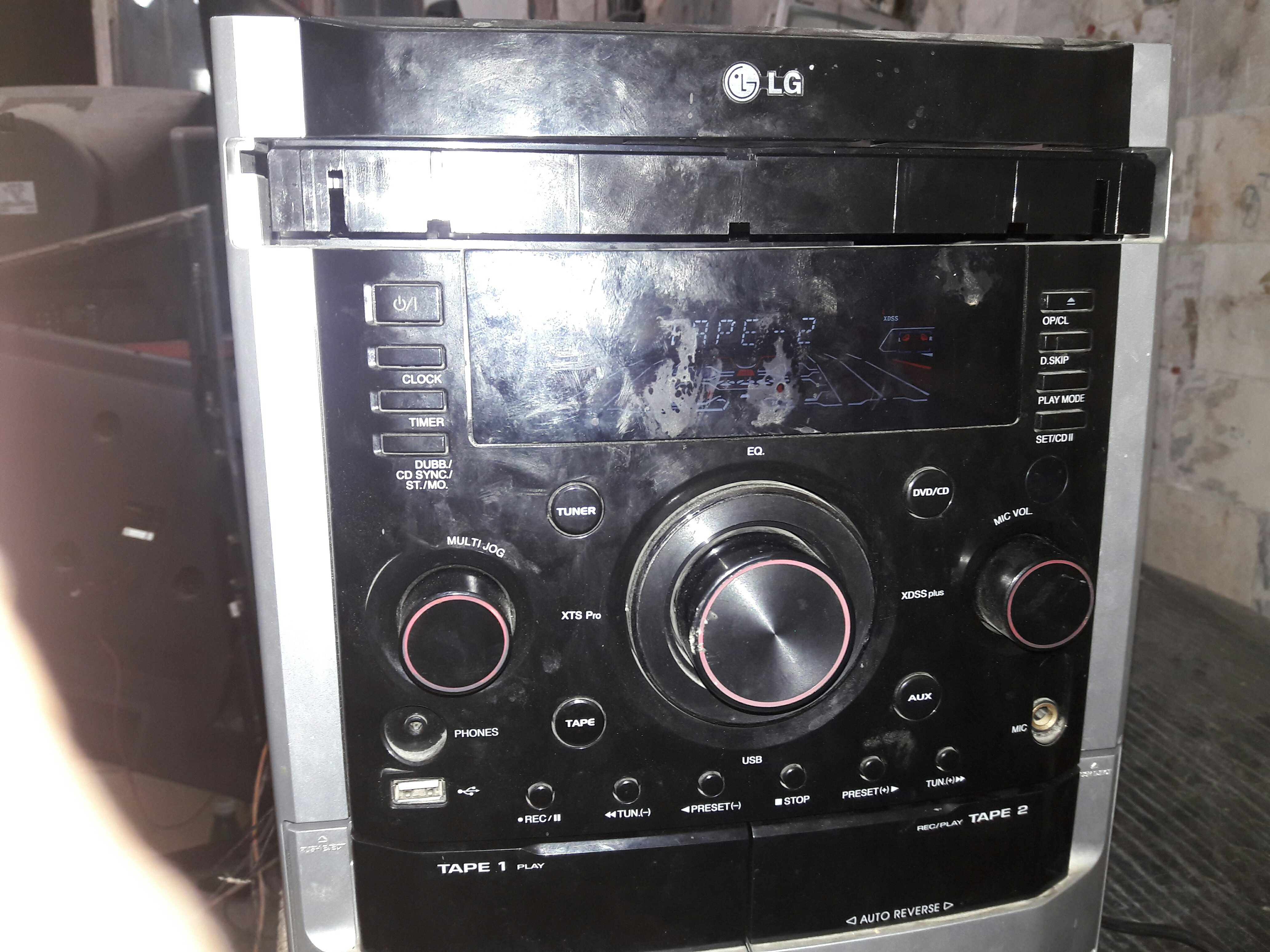

ضبط الجی 3دیسک ،صدای ضعیف داره و فقط وقتی ولوم رو به انتها میبری صدای ان شنیده میشود { همین تصویر اول صفحه همین دستگاه هست }

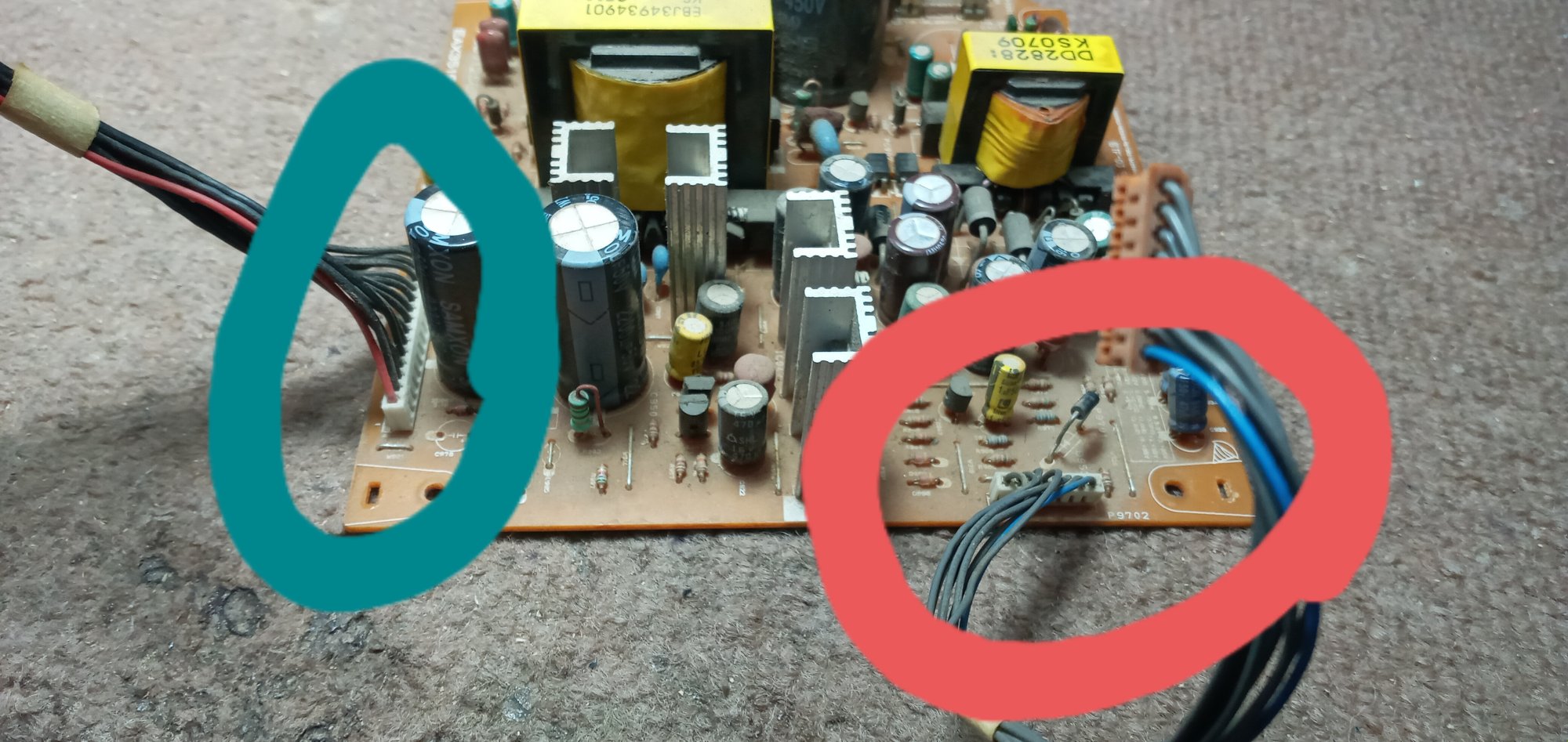

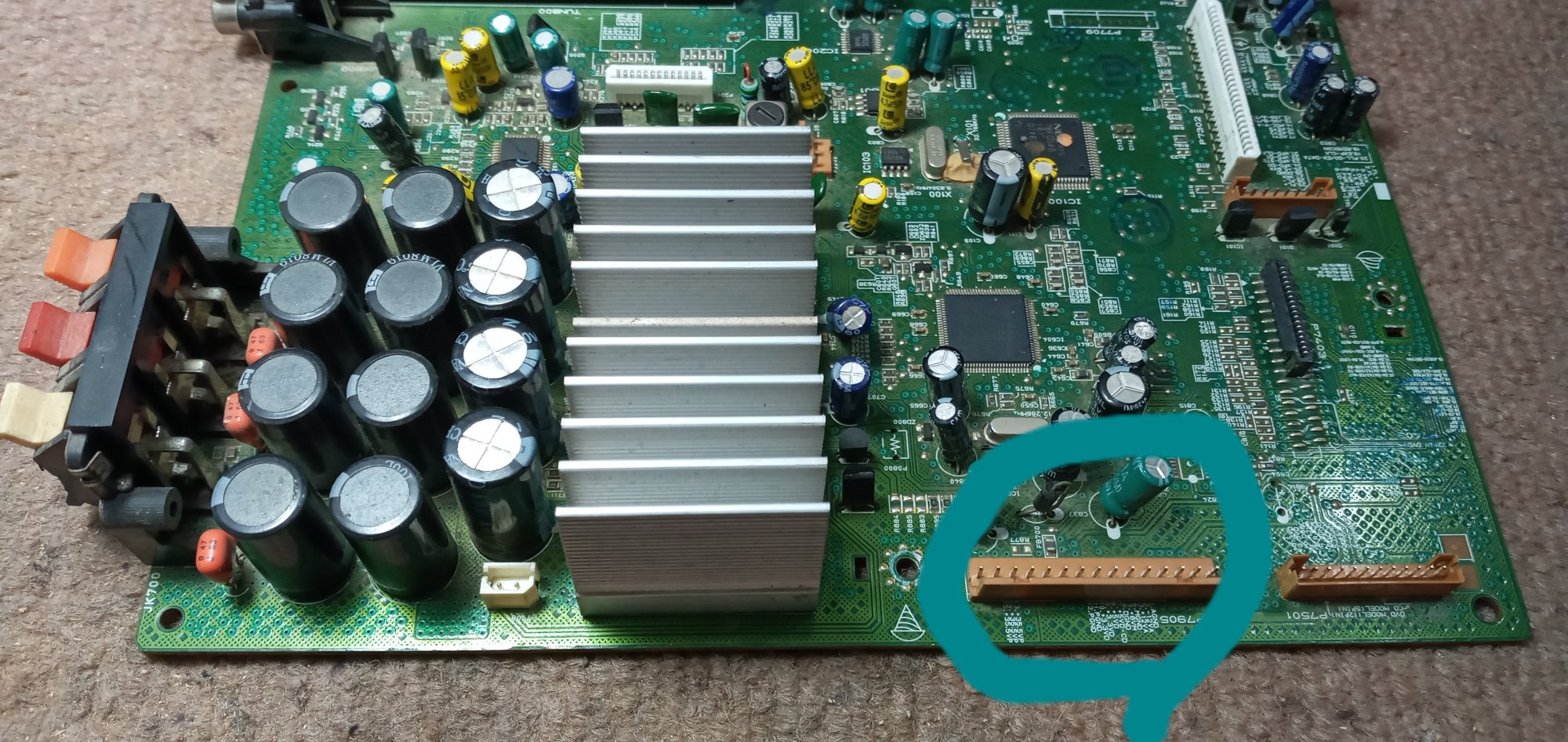

در تغذیه ولتاژ کاری در دو بخش باید وجود داشته باشد که رو یکی هست { عکسش هست } این قسمت تا 27 ولت داره که با علامت قرمز مشخصه و قسمت ابی اصلا ولتاژ نداره و در تصویر بعدی اون سیم ابی به قسمت امپلی میخوره که باز با عکس مشخصه
تو این پست زده بودن str خرابه
این رو اضافه کنم من قلع کاری و تمیز کاری کردم و مشکلی که بقیه گفتن رو نداره {اهمی شدن }

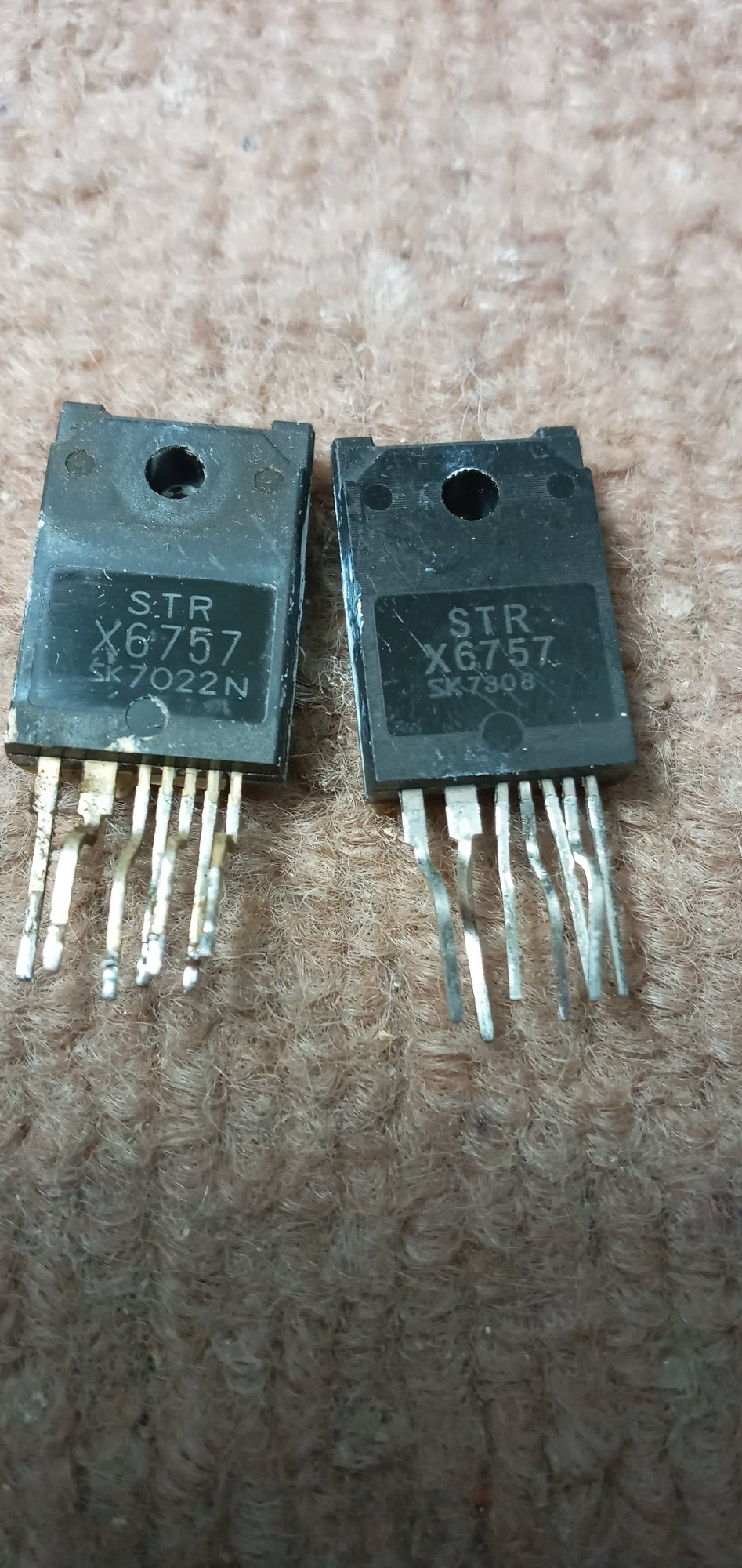

الان str سفارش دادم منتها پایشون باهم نمیخوره ،،تصویرشم هست { فقط اخر نوشته روی str دقت کنید } رو اصلی اخرش زده {sk7022n } و رو یکی زده { sk7808|
میخوام جای گزین کنم ولی بخاطر پایه نمیشه { شاید فرق کنه بزنه جای دیگرو خراب کنه}



[mohammadhadi]

سلام بر استاتید محترم ، من یه مشکل دارم اگر کسی کمک کنه عالیه
ضبط الجی 3دیسک ،صدای ضعیف داره و فقط وقتی ولوم رو به انتها میبری صدای ان شنیده میشود { همین تصویر اول صفحه همین دستگاه هست }
در تغذیه ولتاژ کاری در دو بخش باید وجود داشته باشد که رو یکی هست { عکسش هست } این قسمت تا 27 ولت داره که با علامت قرمز مشخصه و قسمت ابی اصلا ولتاژ نداره و در تصویر بعدی اون سیم ابی به قسمت امپلی میخوره که باز با عکس مشخصه
تو این پست زده بودن str خرابه
این رو اضافه کنم من قلع کاری و تمیز کاری کردم و مشکلی که بقیه گفتن رو نداره {اهمی شدن }
الان str سفارش دادم منتها پایشون باهم نمیخوره ،،تصویرشم هست { فقط اخر نوشته روی str دقت کنید } رو اصلی اخرش زده {sk7022n } و رو یکی زده { sk7808|
میخوام جای گزین کنم ولی بخاطر پایه نمیشه { شاید فرق کنه بزنه جای دیگرو خراب کنه}

سلام
شماره یکیه ولی سری ساخت فرق داره که مهم نیست.خم پایه ها هم مهم نیست

فقط این آی سی نو یه حالیه انگار اصلی نیست



[ahmad_janson]

سلام
دوستان مشگل صدا کاملا حل شد
اگه تو پستهای قبلی توجه کرده باشید خدمتتان عرض کردم دراین ضبط صدا بسیار ضعیفه که با زدن مقاومت ۵۶۰ کیلواهم به بالا صدا درست میشه البته با لمس یک لحظه بدنه فلزی وتا بدنه توسط دست لمس نشه صدا ضعیفه
برای رفع لمس دست بنده یک خازن عدسی حدود ۴ و ۷دهم پیکو فاراد را که یک سر ش رابه مقاوتی که بین پایه ۳و۴اپتوکولر زدم وسردیگر خازن را به بدنه فلزی وصل کردم
مشگل کاملا رفع وصدا درست شد
امیدوارم به درد همکاران بخورد

دوست عزیز حداقل از خود مدار عکس میزاشتی کدوم اپتوکوپلر رو میگی که مقاومت و بقیه رو گذاشتی تو این مدار 3تا اپتوکوپلر وجود داره دوتا چسبیده و یکی تکی

سلام
شماره یکیه ولی سری ساخت فرق داره که مهم نیست.خم پایه ها هم مهم نیست

فقط این آی سی نو یه حالیه انگار اصلی نیست

والا تو سایت https://ageniz.com/electronic-components/str-x6757-to-3p-org
خریدم زده اورجنال
