جاروبرقی زیمنس
عدم کنترل سرعت
حتی پتاسیومتر هم جدا شد و موتور با اخرین سرعت میچرخد.
ترنزیستور k3g اتصال کوتاه بود که با 3fw تعویض کردم.
روی برد پتاسیومتر کوچکی بود(25k) که راه نمیداد و با یک 22 کیلو تعویض شد.
پتاسیومتر اصلی هم که 500 کیلو و سالم هست.
ترایاک و دیاک سالم اند
ممکنه اشکال از ترانزیستور تعویضی باشد؟

http://uupload.ir/files/gb_stickitimage_1570101753021.jpg

http://uupload.ir/files/8tgv_20191002_181421.jpg



[Faghef]

هنوز مشکل پابرجاست!



[غزال]

ب نام خدا
جاروبرقی زیمنس
عدم کنترل سرعت
حتی پتاسیومتر هم جدا شد و موتور با اخرین سرعت میچرخد.
ترنزیستور k3g اتصال کوتاه بود که با 3fw تعویض کردم.
روی برد پتاسیومتر کوچکی بود(25k) که راه نمیداد و با یک 22 کیلو تعویض شد.
پتاسیومتر اصلی هم که 500 کیلو و سالم هست.
ترایاک و دیاک سالم اند
ممکنه اشکال از ترانزیستور تعویضی باشد؟

http://uupload.ir/files/gb_stickitimage_1570101753021.jpg

http://uupload.ir/files/8tgv_20191002_181421.jpg

درود

جاروبرقی مدار ساده ای داره ولی در تاپیک قبلی هم مدام قطعه عوض کردی

نقشه مدار را بکش تا عیب را بررسی و رفع کنیم.
احتمالا بجای دیاک از قطعه دیگری استفاده کردی و ترایاک هم سوخته و عیب دیگه نداشته
به خازن های smd کاری نداشته باش
همه قطعات خودشو در جهت صحیح اولیه نصب کن فقط ترایاک را عوض کن
سپاس



[Bavaria 88]

درود
من این مشکلو تو جاروبرقی سامسونگ داشتم و رو دور زیاد کار می کرد.
ترایاک رو عوض کردم درست شد.
شما ترایاکو از مدار خارج کن و تستش کن



[Faghef]

درود

جاروبرقی مدار ساده ای داره ولی در تاپیک قبلی هم مدام قطعه عوض کردی

نقشه مدار را بکش تا عیب را بررسی و رفع کنیم.
احتمالا بجای دیاک از قطعه دیگری استفاده کردی و ترایاک هم سوخته و عیب دیگه نداشته
به خازن های smd کاری نداشته باش
همه قطعات خودشو در جهت صحیح اولیه نصب کن فقط ترایاک را عوض کن
سپاس

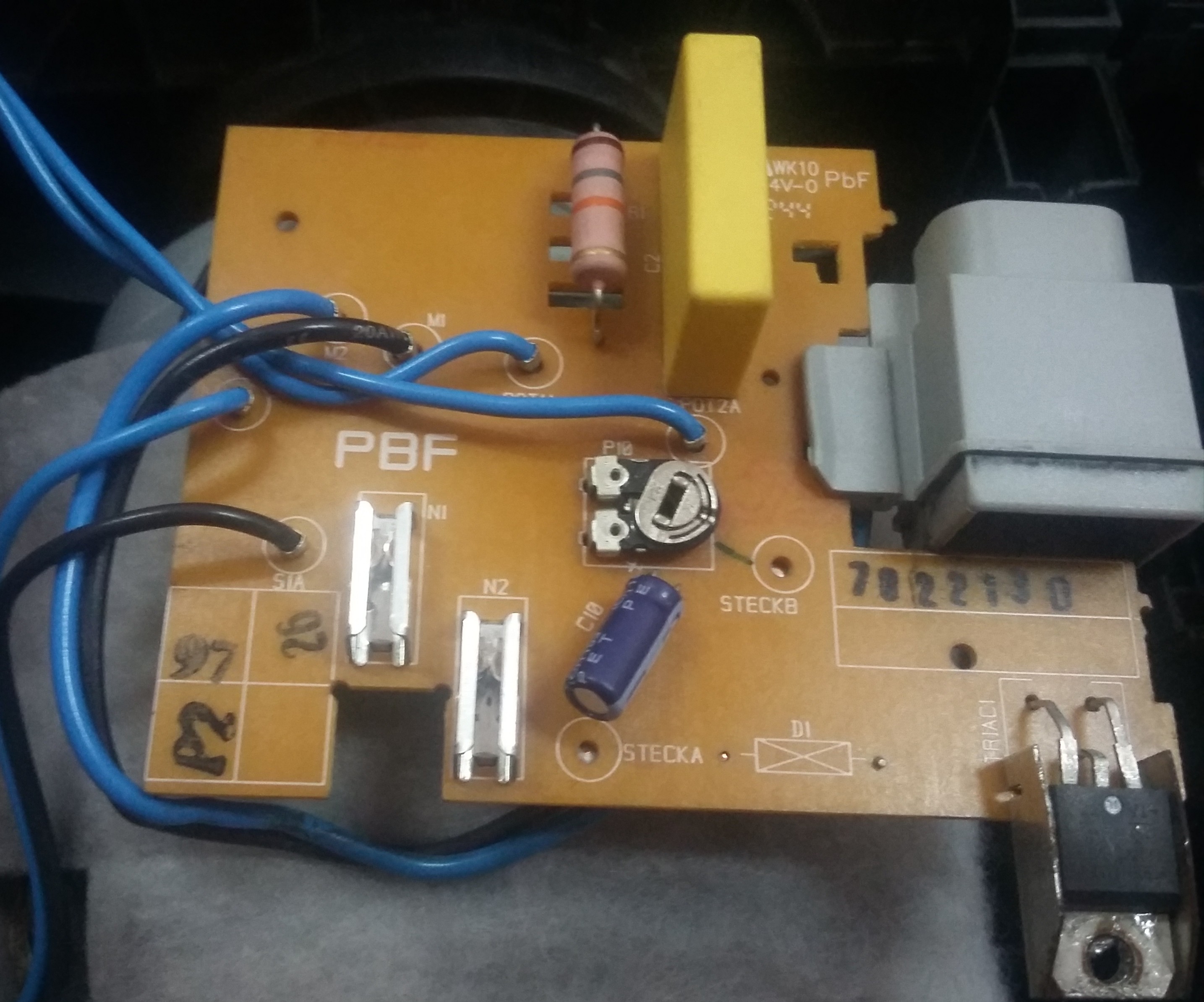

مشاهده فایل‌پیوست 159775

مشاهده فایل‌پیوست 159776

ممنون استاد
در حال کشیدن نقشه هستم



[Faghef]

درود

جاروبرقی مدار ساده ای داره ولی در تاپیک قبلی هم مدام قطعه عوض کردی

نقشه مدار را بکش تا عیب را بررسی و رفع کنیم.
احتمالا بجای دیاک از قطعه دیگری استفاده کردی و ترایاک هم سوخته و عیب دیگه نداشته
به خازن های smd کاری نداشته باش
همه قطعات خودشو در جهت صحیح اولیه نصب کن فقط ترایاک را عوض کن
سپاس
مشاهده فایل‌پیوست 159775

مشاهده فایل‌پیوست 159776

با سلام خدمت استاد بزرگوار و همکاران گرامی

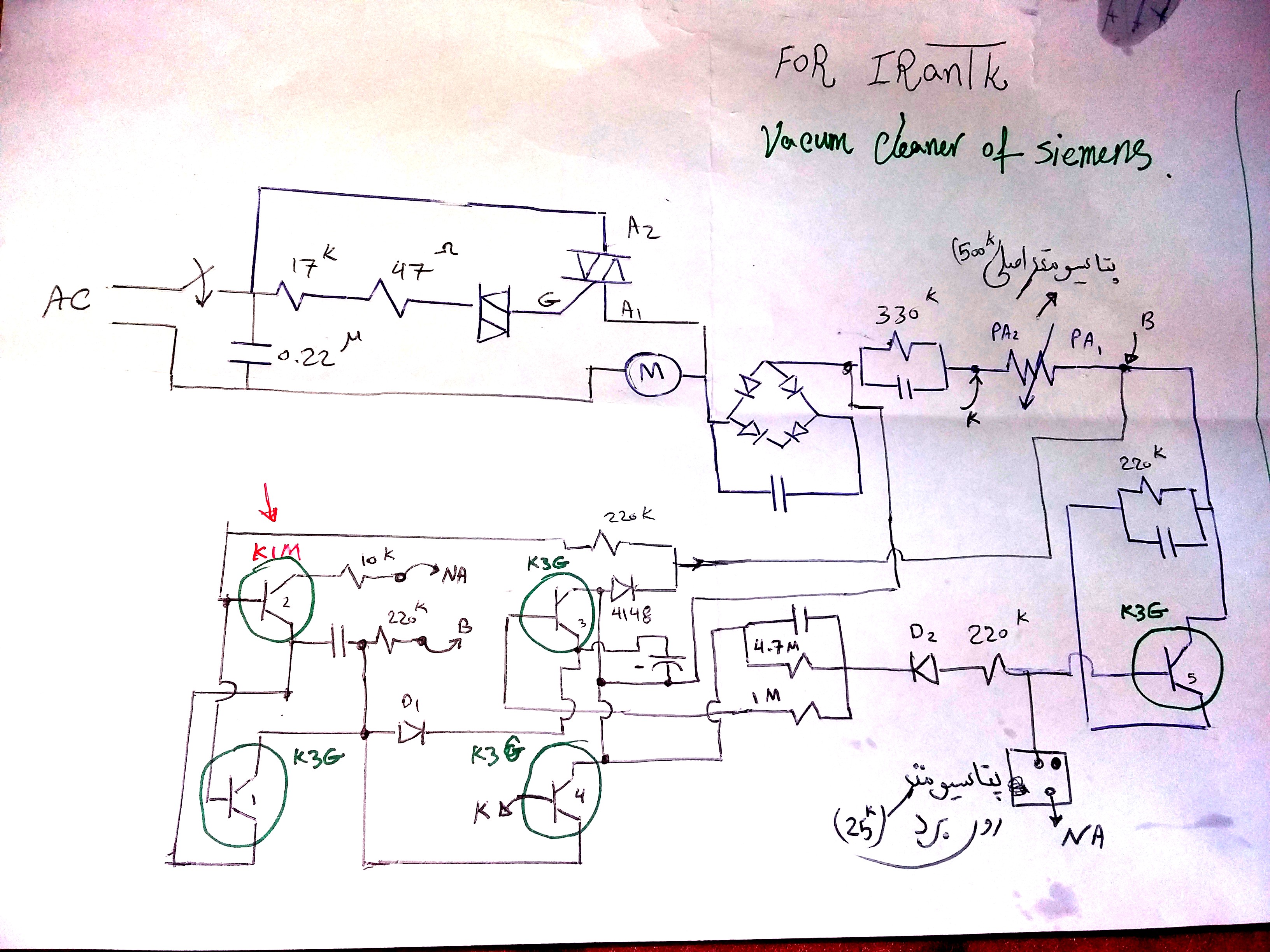

نقشه برد را کشیدم. منتظر راهنمایی ارزشمند شما هستم
http://uupload.ir/files/a1po_20191006_224957.jpg



[mehran76gh]

با سلام خدمت استاد بزرگوار و همکاران گرامی
نقشه برد را کشیدم. منتظر راهنمایی ارزشمند شما هستم
http://uupload.ir/files/a1po_20191006_224957.jpg

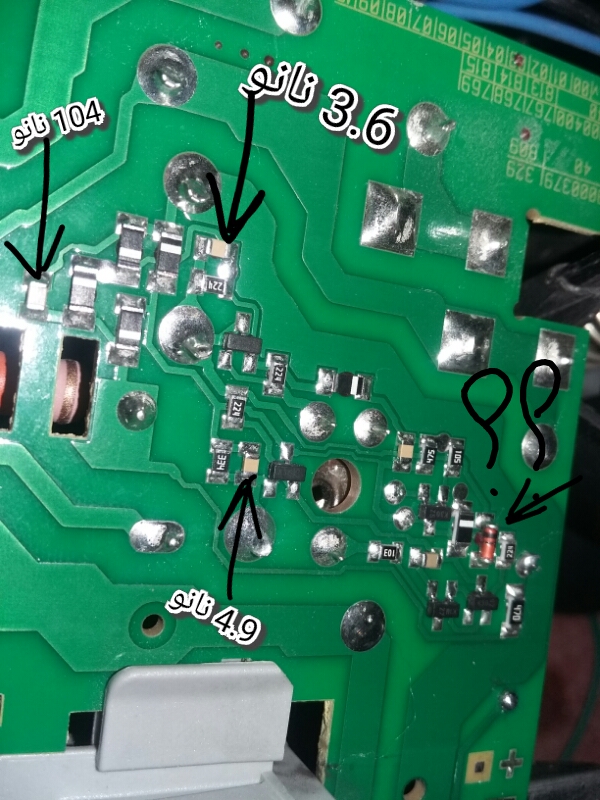

من به عنوان جز کوچکی از اساتید و شاگردی استاد عزیزم خواهشمندم جهت امیتر و کلکتور و بیس و مثبت و منفی بودن ترانزیستور ها و همچنین درخواست دارم نقشه را برد بررسی دقیق تر بفرمایید. همچنین در صورت امکان عکس از زیر و روی برد به صورت واضح قرار بدید تا تحیلی مدار برای استاد قابل فهم تر و راحت تر باشد.
باتشکر از حضرت عالی



[Faghef]

K3m pnp
K1m npn
آیا k1m درست هست یا اینکه تعمیرکار قبلی دستکاری کرده؟



[mehran76gh]

K3m pnp
K1m npn
آیا k1m درست هست یا اینکه تعمیرکار قبلی دستکاری کرده؟

منظور شما از k1m متوجه نشدم اما فلشی که علامت سوال دارد بر روی یک زینر اگر این قطعه تعویض شده است بلاشک میبایست دایاک باشد که تعمیرکار قبلی از زینر استفاده کرده است.
میبایست منتظر نظر استاد باشید تا مشکلتون رو در اسرع وقت حل نمایند



[غزال]

K3m pnp
K1m npn
آیا k1m درست هست یا اینکه تعمیرکار قبلی دستکاری کرده؟

درود

بابت نقشه زحمت کشیدی و سپاسگزارم .
اما برای نقشه دقت نکردی و صحیح نیست.
با این نقشه بخش ترایاک مجزا از بقیه مداره و و قابل کنترل نیست.
ارتباطی بین ترانزیستورها و ترایاک در این نقشه وجود نداره بررسی کن.

سپاس
