با سلام خدمت دوستان عزیز و همکاران محترم ؛
یه لپ تاپ DELL مدل Inspiron N5010 برام آوردند که روشن میشه ولی تصویر نمیده.بعد از روشن شدن 8 بوق کوتاه میزنه و بعد از چند ثانیه مکث دوباره 8 تا بوق میزنه و همینطور ادامه ...
داستان این لپ تاپ به این صورت بوده که لپ تاپ هیچ مشکلی نداشته و خوب کار میکرده . طرف میاد مهندسی به خرج میده که بازش کنه داخلش رو تمیز کنه . پیچ های زیر لپ تاپ رو باز کرده - کی برد رو از صفحه بالای لپ تاپ خارج کرده . چند تا پیچ دیگه هم در این قسمت زیر کی برد وجود داره و باید باز بشه تا قاب روی صفحه اطراف کی برد باز بشه.
همه اون پیچ ها رو هم باز کرده به غیر از یکی که هر کاری کرده نتونسته بازش کنه . اونم نامردی نکرده و با دریل افتاده به جونش و پیچ رو سوراخ کرده تا تونسته قاب اصلی دور کی برد رو خارج کنه . البته خودش که میگه خیلی ظریف سوراخ کاری کردم و مطمئن بود که مته دریل به مادربرد اصابت نکرده . ولی خوب گفت که موقع سوراخ کاری لرزش نسبتاً زیادی اون ناحیه ایجاد شده . حالا این سوراخ پیچ دقیقاً یه جایی نزدیک چیپست گرافیک هستش .
من مادربرد رو خارج کردم و خوب با تینر 10000 شستشو دادم . زیر چیپ گرافیک تینر تزریق کردم به صورتی که تینر زیر چیپ کاملاً پخش شد و از اطراف چیپ خارج شد .
ایراد 8 بوق یه پیغام خطا برای عدم کارکرد LCD هستش . درسته ؟
در ضمن بگم وقتی از خروچی VGA و HDMI تصویر میگیریم تصویر میاد و بدون هیچ گونه مشکلی سیستم کار میکنه .ولی LCD تصویر نداره .
من یه سرچ که توی انجمن خودمون زدم دیدم تاپیک های زیادی درباره این مشکل ایجاد شده . همه اونها رو خوندم . نظر اکثریت همکاران این بود که چیپ گرافیک باید ریبال بشه .گفته بودند احتمال قلع مردگی زیاده .
من فقط زیر چیپ رو شستشو دادم (همینطور تمام قسمت های مادربرد را) ولی هنوز اقدامی برای ریبال نکردم . با تمیز کاری مشکل حل نشد . کابل ها و فلت ها رو برررسی کردم که همشون سالم و قشنگ سرجای خودشون نصب شده بودند
من چون شهرستان هستم دسترسی به تعمیرگاه هایی که BGA ماشین دارند ندارم متاسفانه
در حالت نهایی باید بفرستم بره تهران .وگرنه اینجا همکاران کسی BGA نداره .
میخواستم هیت بدم چیپست رو .
اینکه مایع فلکسی زیر چیپ تزریق کنم و در دمای 380 تا 400 درجه از فاصله نسبتاً نزدیک (با دسته هیتر بدون کلاهک) به مدت 1 دقیقه هیت بدم تا شاید قلع مردگی اگر باشه برطرف بشه . گفتم ابتدا با شما دوستان مشورت کنم ببینم تشخیص شما چی هست ؟

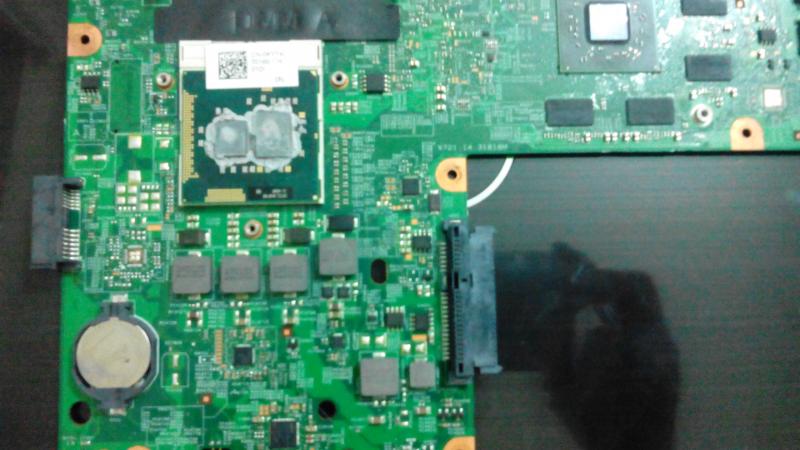

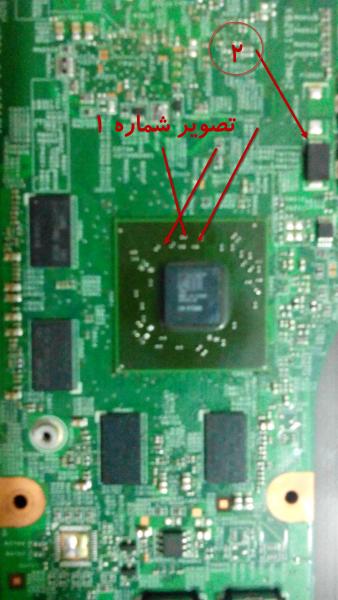

در ضمن دو تا دیود یکی نزدیک CPU و دیگری نزدیک چیپست گرافیک (در تصویر با عنوان شماره 2 یکی از این دو دیود را مشخص کردم) رو که تست دیود میگیرم بوق شورت بودن میزنه . انگار که سوخته باشه.ولی خوب شاید هم بخاطر مدار باشه و اگر خارج از مدار تست کنیم نتیجه قطعی میگیریم . هنوز خارجش نکردم .
خازن های SMD که روی خود چیپست گرافیک هستند (مطابق شکل 1 در تصویر زیر) همه با بدنه اتصال میزنه
من فقط دو سه تا از این خازن ها رو علامت زدم ولی تقریباً 90 درصدشون اتصال دارن به بدنه
نمیدونم طبیعیه یا خیر؟

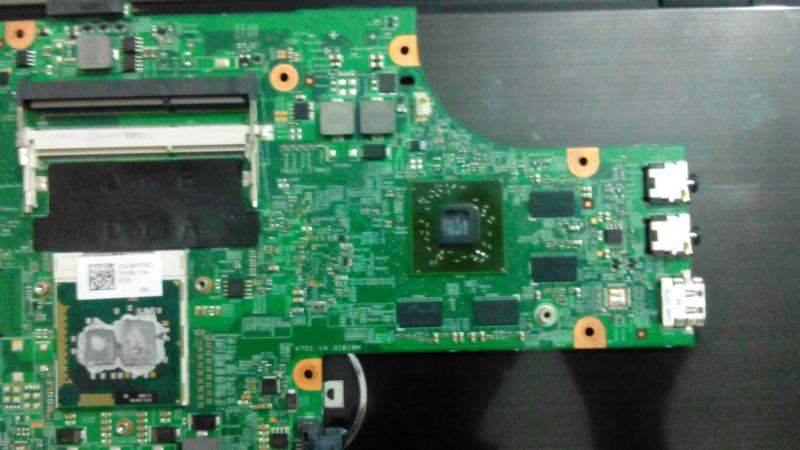

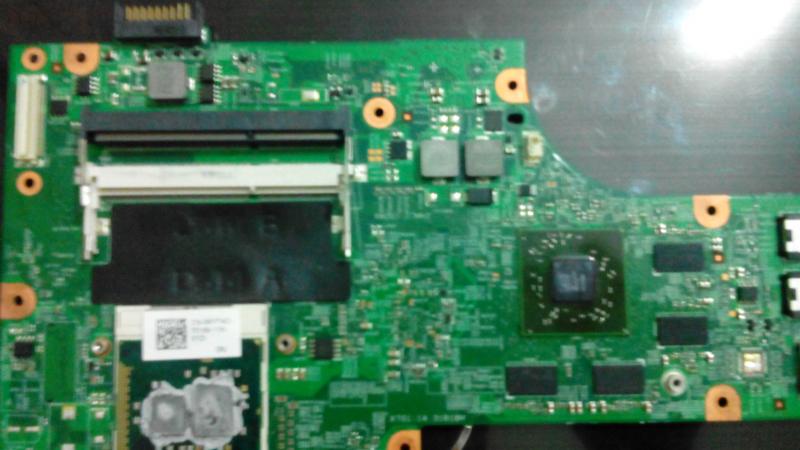

مادربرد رو هم با لوپ کاملاٌ بررسی کردم . آثاری از اینکه موقع سوراخ کاری به شاسی آسیب وارد شده باشه ندیدم .
منتظر نظرات دوستان هستم
