عدم شناسایی Atmega8 توسط RT809

[SpaceX]

با درود

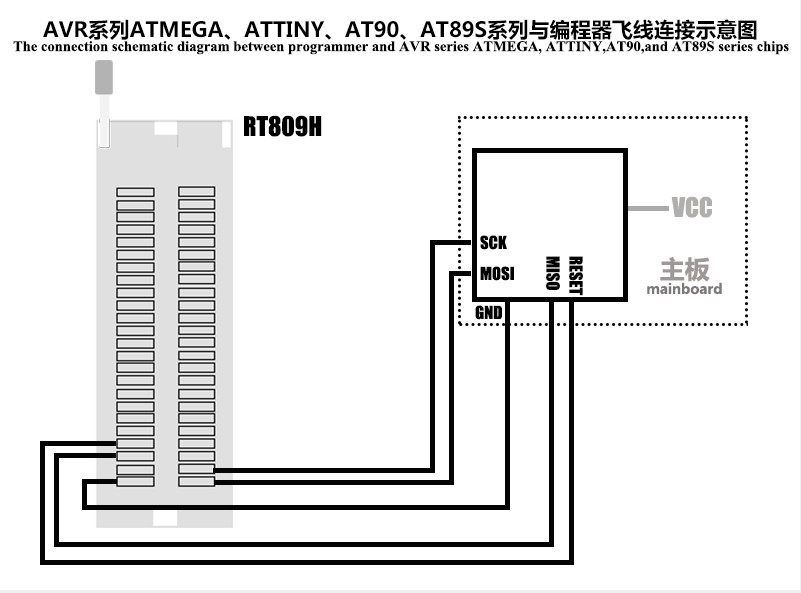

برای پروگرام Atmega8 وقتی شماره قطعه رو انتخاب میکنیم یه شکل نشون میده که سیم بندی پین ها هست، اما وقتی طبق شکل سیم بندی رو انجام میدم شناسایی نمیشه. در همون قسمت هم لینک فیلم آموزشی ifix هست که طرف Atmega64 رو طبق همین عکس پروگرام می‌کنه اما من زدم نشد .۵ ولت اکسترنال هم به ای‌سی atmega دادم
آیا کسی اطلاعاتی داره در این زمینه؟
نکته جالب و تاسف بار اینجاست که Tnm هم روی زیف هم از طریق ISP آی‌سی رو پروگرام میکنه اما ظاهراً rt809 با اونهمه تعریف فقط ISP میتونه پروگرام کنه که اونم انجام نمیده



[م نبی زاده]

درود
آیا روشی برای رایت کردن برنامه برای میکروکنترلر از طریق سوکت زیف پیدا کردید؟

با درود
برای پروگرام Atmega8 وقتی شماره قطعه رو انتخاب میکنیم یه شکل نشون میده که سیم بندی پین ها هست، اما وقتی طبق شکل سیم بندی رو انجام میدم شناسایی نمیشه. در همون قسمت هم لینک فیلم آموزشی ifix هست که طرف Atmega64 رو طبق همین عکس پروگرام می‌کنه اما من زدم نشد .۵ ولت اکسترنال هم به ای‌سی atmega دادم
آیا کسی اطلاعاتی داره در این زمینه؟
نکته جالب و تاسف بار اینجاست که Tnm هم روی زیف هم از طریق ISP آی‌سی رو پروگرام میکنه اما ظاهراً rt809 با اونهمه تعریف فقط ISP میتونه پروگرام کنه که اونم انجام نمیده
مشاهده فایل‌پیوست 190672



[SpaceX]

درود
آیا روشی برای رایت کردن برنامه برای میکروکنترلر از طریق سوکت زیف پیدا کردید؟

با درود

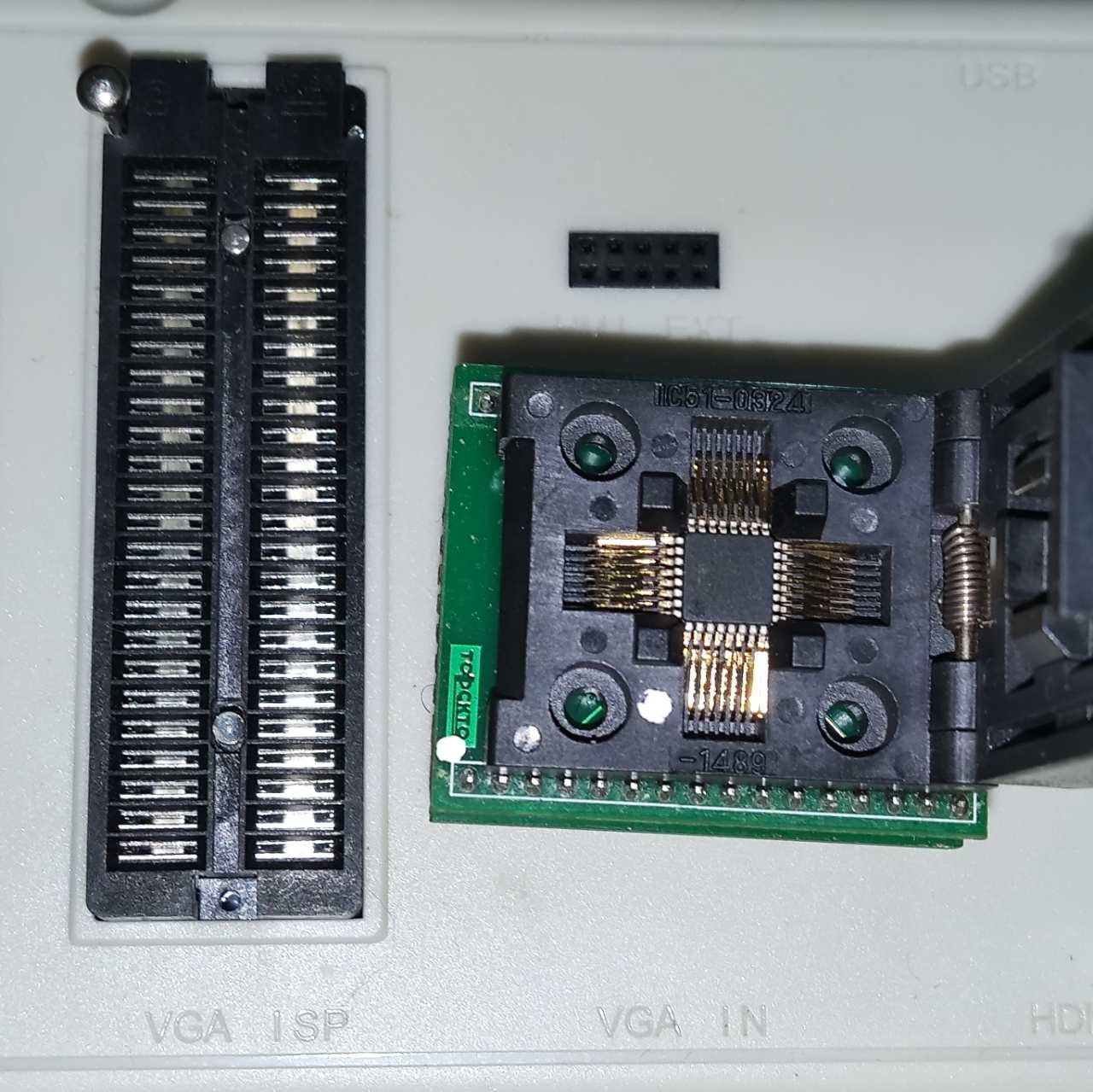

در حالت Smart ID روی زیف چیزی شناسایی نمیکنه

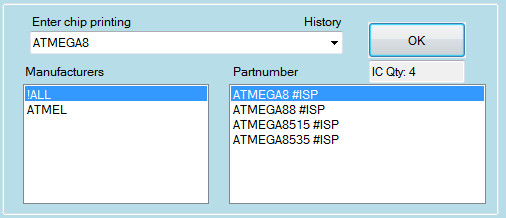

در منوی Enter chip print هم فقط گزینه ISP داره


دیگه چون TNM هم داشتم با اون زدم و پیگیر این نشدم

​



[م نبی زاده]

متاسفانه من پروگرامر TNM رو بخاطر خرید rt809فروختم و اکثرا هم کار من با میکرو کنترلر هست مسِله اینه که باید فکری به حال این پروگرامر بکنیم این وضعیت واقعا عذاب دهنده هست.

با درود

در حالت Smart ID روی زیف چیزی شناسایی نمیکنه
در منوی Enter chip print هم فقط گزینه ISP داره
مشاهده فایل‌پیوست 191646

دیگه چون TNM هم داشتم با اون زدم و پیگیر این نشدم



[SpaceX]

متاسفانه من پروگرامر TNM رو بخاطر خرید rt809فروختم و اکثرا هم کار من با میکرو کنترلر هست مسِله اینه که باید فکری به حال این پروگرامر بکنیم این وضعیت واقعا عذاب دهنده هست.

البته صد در صد راهی هست ، حالا یا با آپدیت و یا نصب ورژن دیگری از برنامه. یکی از دوستان هم می‌گفت احتمالا احتیاج به مقاومت pull-up هست در خروجی.که من تست نکردم



[boxochi]

با درود
برای پروگرام Atmega8 وقتی شماره قطعه رو انتخاب میکنیم یه شکل نشون میده که سیم بندی پین ها هست، اما وقتی طبق شکل سیم بندی رو انجام میدم شناسایی نمیشه. در همون قسمت هم لینک فیلم آموزشی ifix هست که طرف Atmega64 رو طبق همین عکس پروگرام می‌کنه اما من زدم نشد .۵ ولت اکسترنال هم به ای‌سی atmega دادم
آیا کسی اطلاعاتی داره در این زمینه؟
نکته جالب و تاسف بار اینجاست که Tnm هم روی زیف هم از طریق ISP آی‌سی رو پروگرام میکنه اما ظاهراً rt809 با اونهمه تعریف فقط ISP میتونه پروگرام کنه که اونم انجام نمیده
مشاهده فایل‌پیوست 190672

متاسفانه من پروگرامر TNM رو بخاطر خرید rt809فروختم و اکثرا هم کار من با میکرو کنترلر هست مسِله اینه که باید فکری به حال این پروگرامر بکنیم این وضعیت واقعا عذاب دهنده هست.

سلام
شما اول طبق همین تصویر سیم ها رو وصل کن به ولتاژ 5 ولت اکسترنال هم نیاز داری
5 ولت به vcc اتمگا و گراند منبع اکسترنال رو هم حتما با گراند پروگرامر یکی کن
ولی منبع 5 ولت رو در حالت خاموش بزار و فقط 5 تا سیم وصل باشن
بعد توی نرم افزار از لیست قطعات atmega8 رو پیدا کن و دبل کلیک کن روش
بعد پاور اکسترنال رو روشن کن و گزینه ی read یا write و غیره رو بزن باید اوکی باشه،نیازی به smartID در Isp نداری



[saeed_9_12]

این گفتگو خیلی قدیمیه ولی فکر کنم مطلبی که بیان میکنم احتمالا به درد سایر عزیزان که مشکل مشابهی دارن بخوره.
اگر میکرو شما خارج از برد قرار داره علاوه بر مطالبی که دوست عزیز boxochi اشاره کردن (شامل اتصال vcc به منبع تغذیه خارجی؛ یکی کردن گراند پروگرامر و منبع تغذیه؛ اتصال صحیح پایه های SCK، MOSI، MISO، RESET و GND پروگرامر به میکرو) حتما باید از کریستال خارجی استفاده کنید. اگر میکرو روی برد باشه و تغذیه برد رو وصل کنید به دلیل وجود کریستال روی برد نیازی به کار اضافه نیست و صرفا با اتصال صحیح پایه ها و تامین ولتاژ برد دستگاه امکان پروگرام کردن فراهم میشه.



[SpaceX]

این گفتگو خیلی قدیمیه ولی فکر کنم مطلبی که بیان میکنم احتمالا به درد سایر عزیزان که مشکل مشابهی دارن بخوره.
اگر میکرو شما خارج از برد قرار داره علاوه بر مطالبی که دوست عزیز boxochi اشاره کردن (شامل اتصال vcc به منبع تغذیه خارجی؛ یکی کردن گراند پروگرامر و منبع تغذیه؛ اتصال صحیح پایه های SCK، MOSI، MISO، RESET و GND پروگرامر به میکرو) حتما باید از کریستال خارجی استفاده کنید. اگر میکرو روی برد باشه و تغذیه برد رو وصل کنید به دلیل وجود کریستال روی برد نیازی به کار اضافه نیست و صرفا با اتصال صحیح پایه ها و تامین ولتاژ برد دستگاه امکان پروگرام کردن فراهم میشه.

تمام این نکات انجام شده و جواب نداده
شما یک درصد فکر کن کسی که کارش با میکرو و پروگرامر و کلا الکترونیک هست، ندونه که گراند ها باید یکی باشند.
اگر همون پست ابتدا رو دقت می‌کردید نوشتم با tnm در isp مشکلی. نداره، یعنی مدار و میکرو و تغذیه اکسترنال اینها اوکی هست.



[saeed_9_12]

د فکر کن کسی که کارش با میکرو و پروگرامر و کلا الکترونیک هست، ندونه که گراند ها باید یکی باشند.
اگر همون پست ابتدا رو دقت می‌کردید نوشتم با tnm در isp مشکلی. نداره، یعنی مدار و میکرو و تغذیه اکسترنال اینها اوکی هست.

مهندس منظور بنده استفاده از کریستال خارجی بود...
