درود ممنونم ازتون چون هرچی تلاش کردم نتونستم تحلیل کنم سپاسگذارم
بنده حتی با بزرگ نمایی نتونستم از مدار شما تحلیل دقیقی داشته باشم.

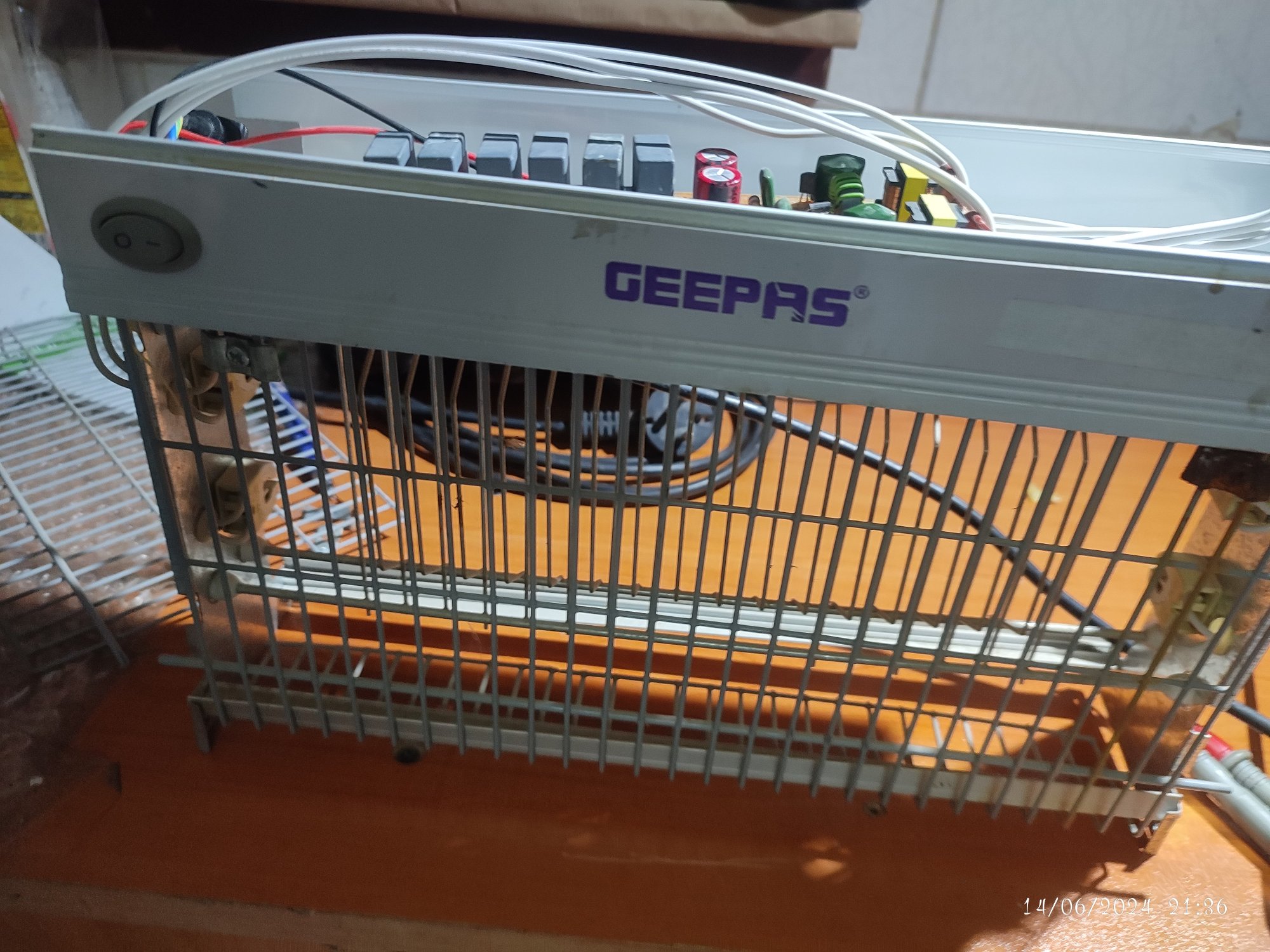

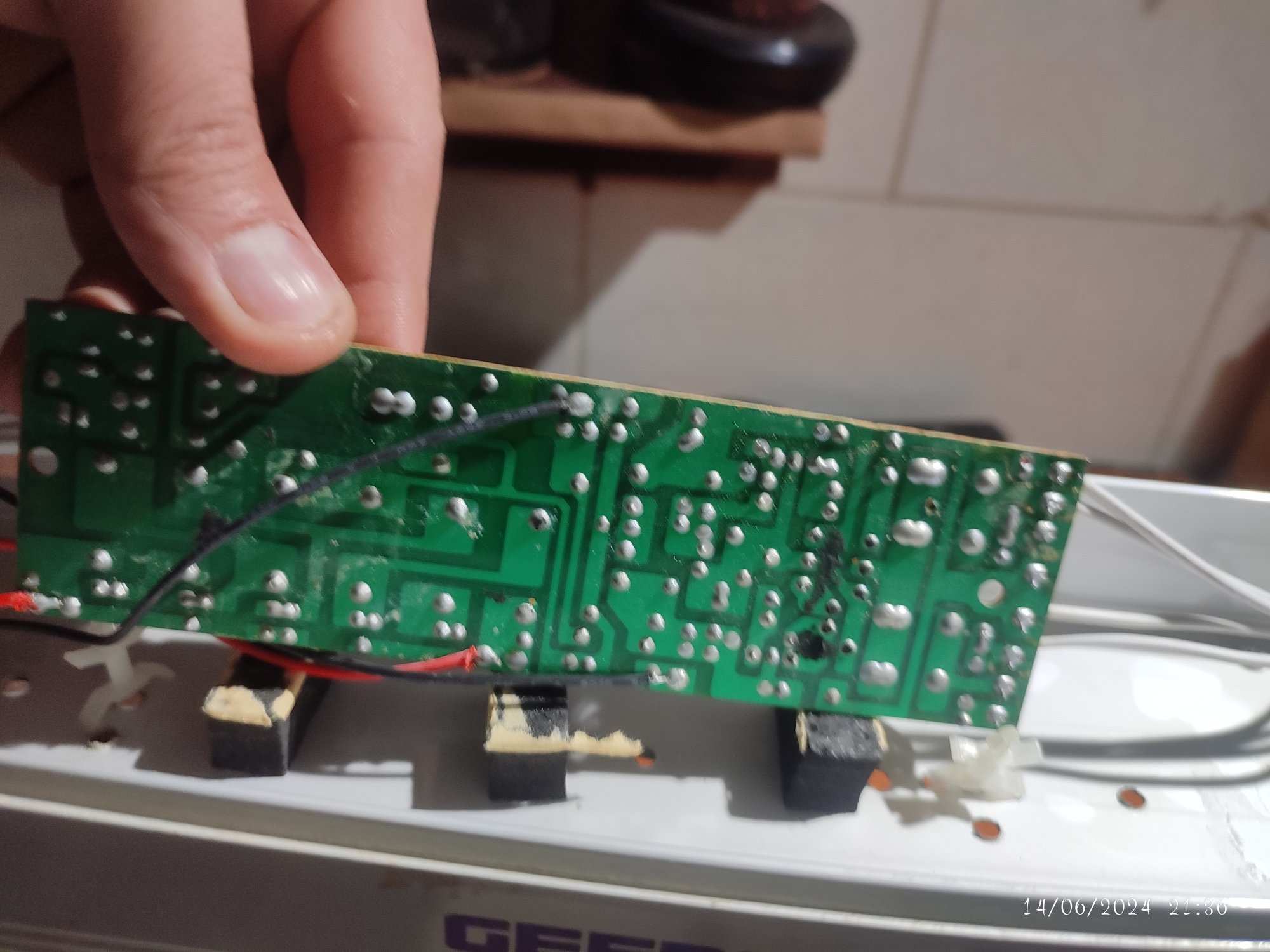

بنابراین بعد از علامت گذاری، سیم ها را جدا کنید و از پشت و روی مدار عکس واضح و با کیفیت بگذارید.

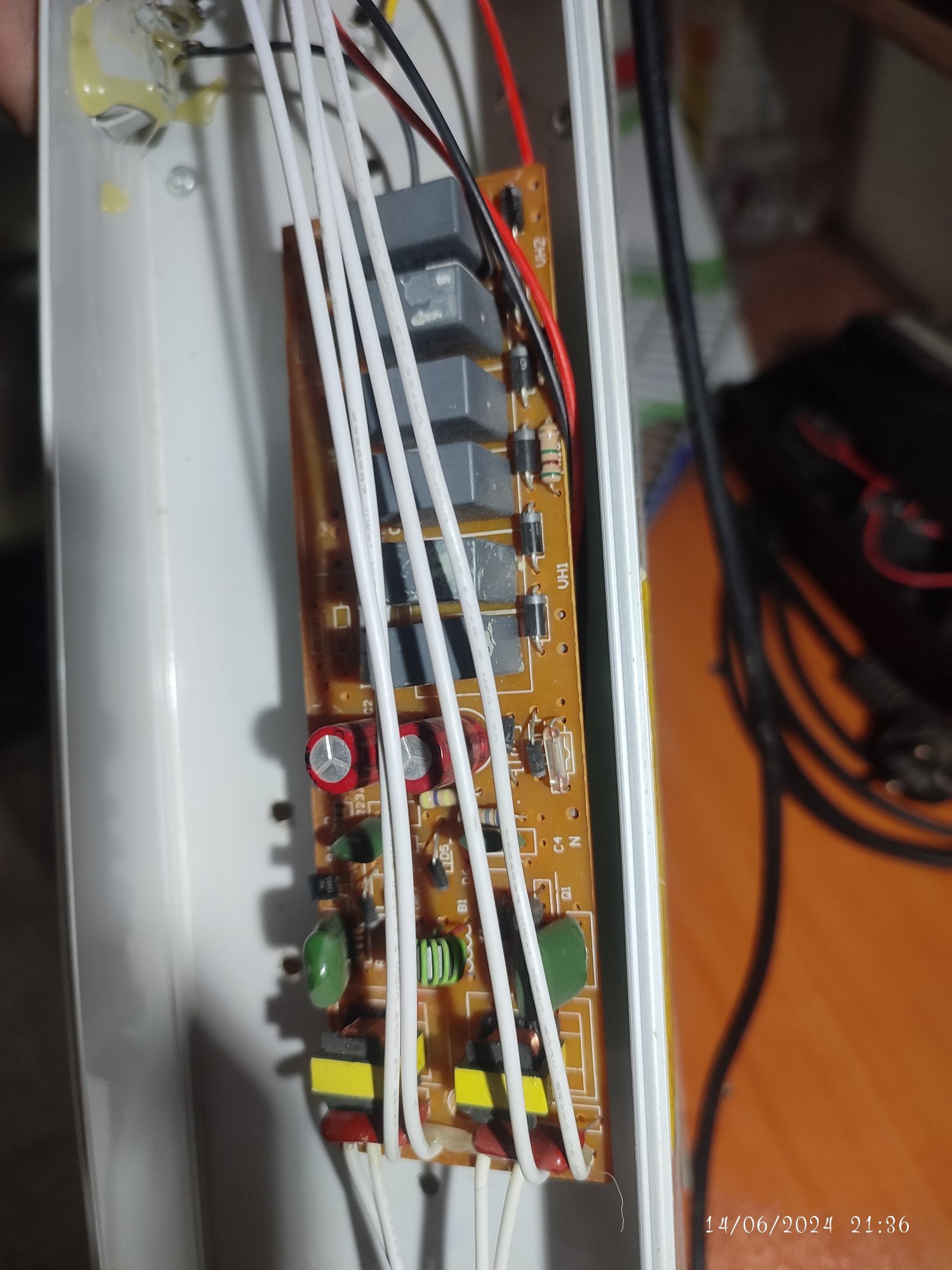

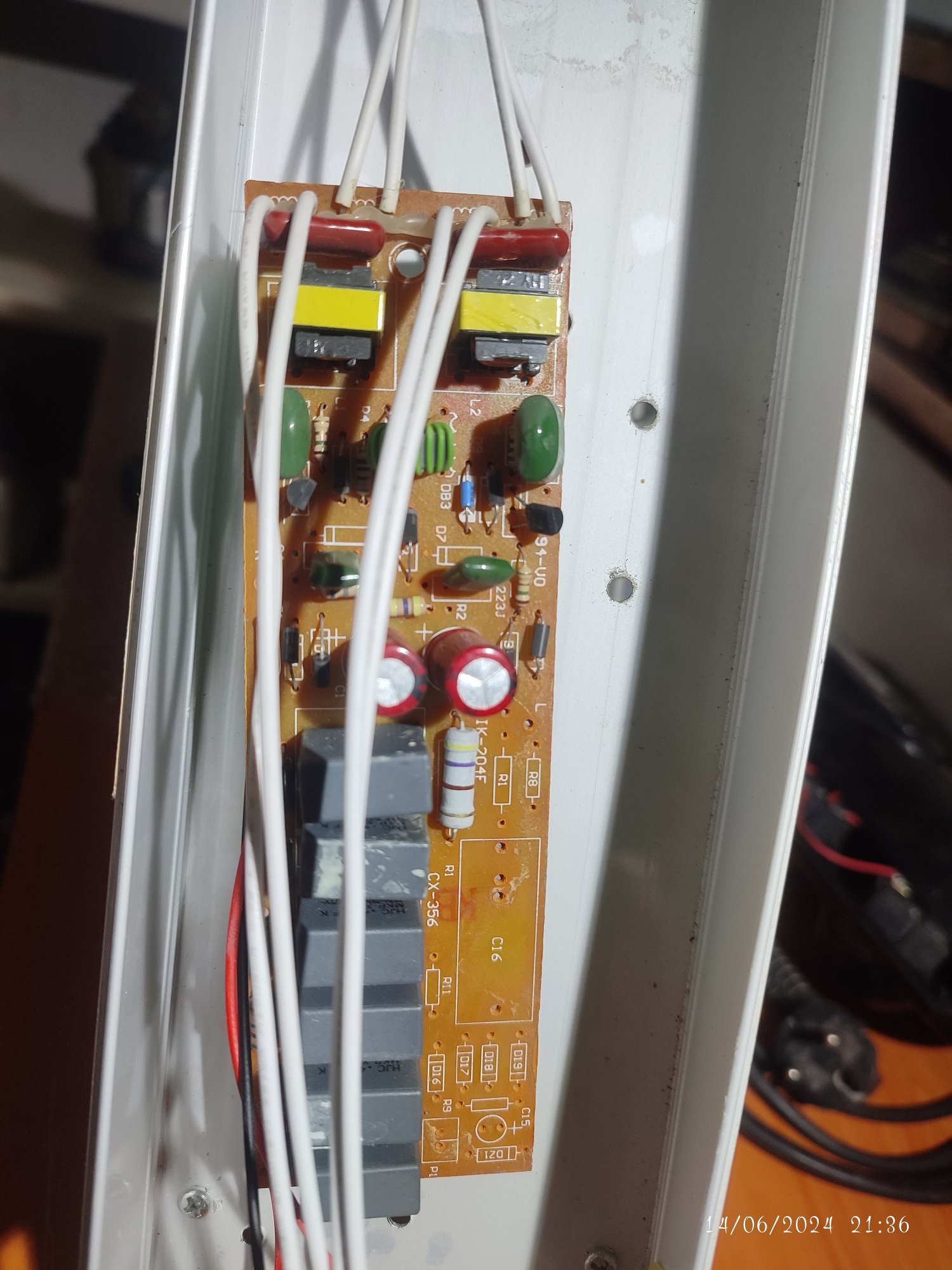

فقط این رو فهمیدم که 6 عدد خازن و دیود روی برد شما هست که همون چند برابر کننده ولتاژه. این رو هم میفهمم که این مدار دارای نوسانساز هست و از طریق نوسان ترانزیستور، فرکانسی بیشتر از فرکانس برق شهر داره.
قسمت نوسان سازش خیلی شبیه مدار لامپ های کم مصرف هست. دیاک و سلف و خازن و...
در ضمن بعد از جدا کردن سیم ها، روی عکس به طور دقیق مشخص کنید که کدوم سیم ها ورودی هست و کدوم سیم ها به سمت الکترود ها میرن. اگر سیم ها به غیر از ورودی و الکترود به چیز دیگری هم وصل هستند روشن بفرمایید.
در ضمن باید قطعات رو خارج از برد تست کنید. دیاک رو تست کردید؟
