عدم تصویر در ایفون الکتروپیک مدل Electropeyk V1-1286

[randomboot]

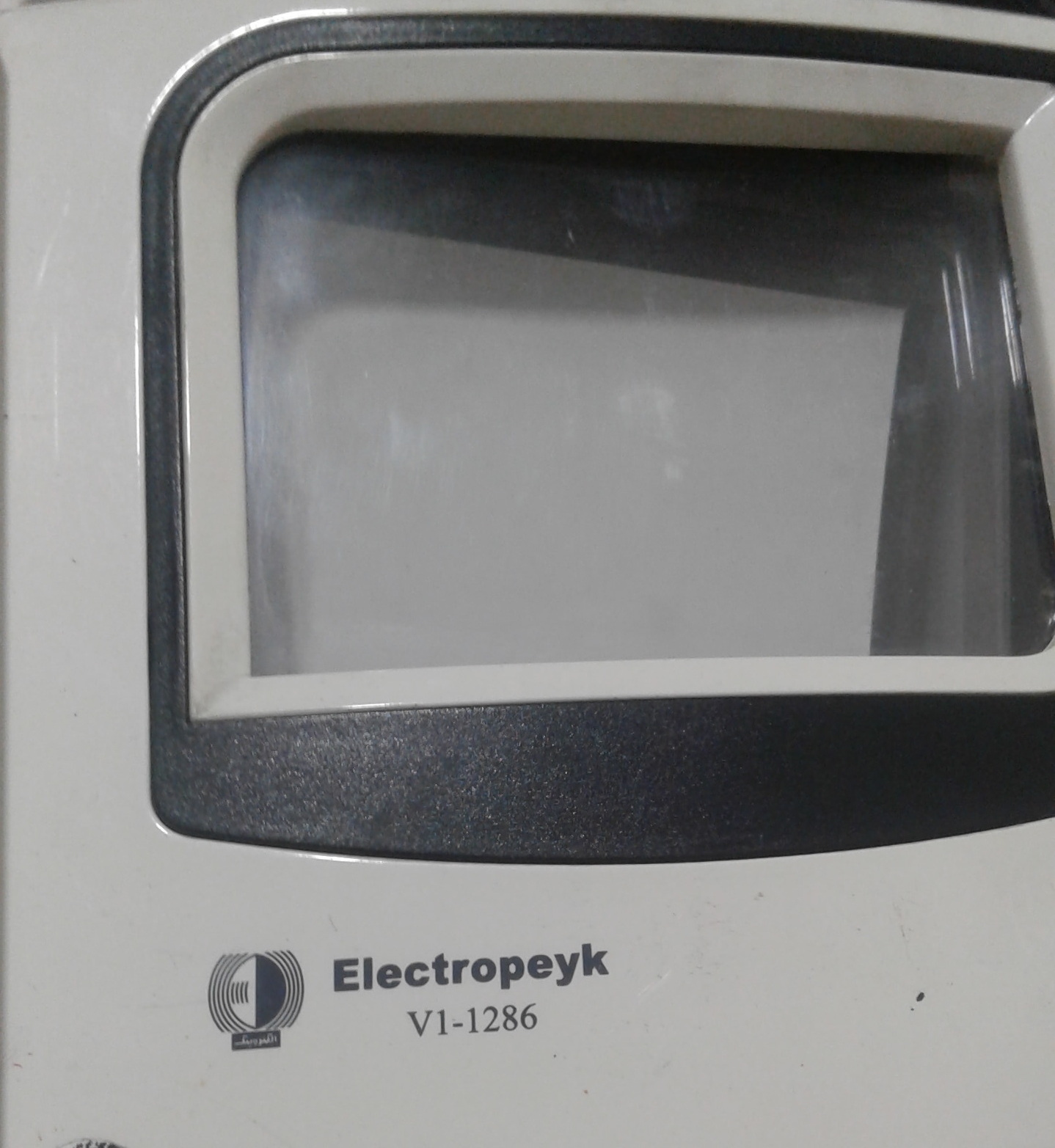

سلام دوستان ایفون الکتروپیک CRT الکتروپیک مدل Electropeyk V1-1286 برای تعمیر اومده که همه چیز اوکی هست بجز تصویر که وجود نداره .

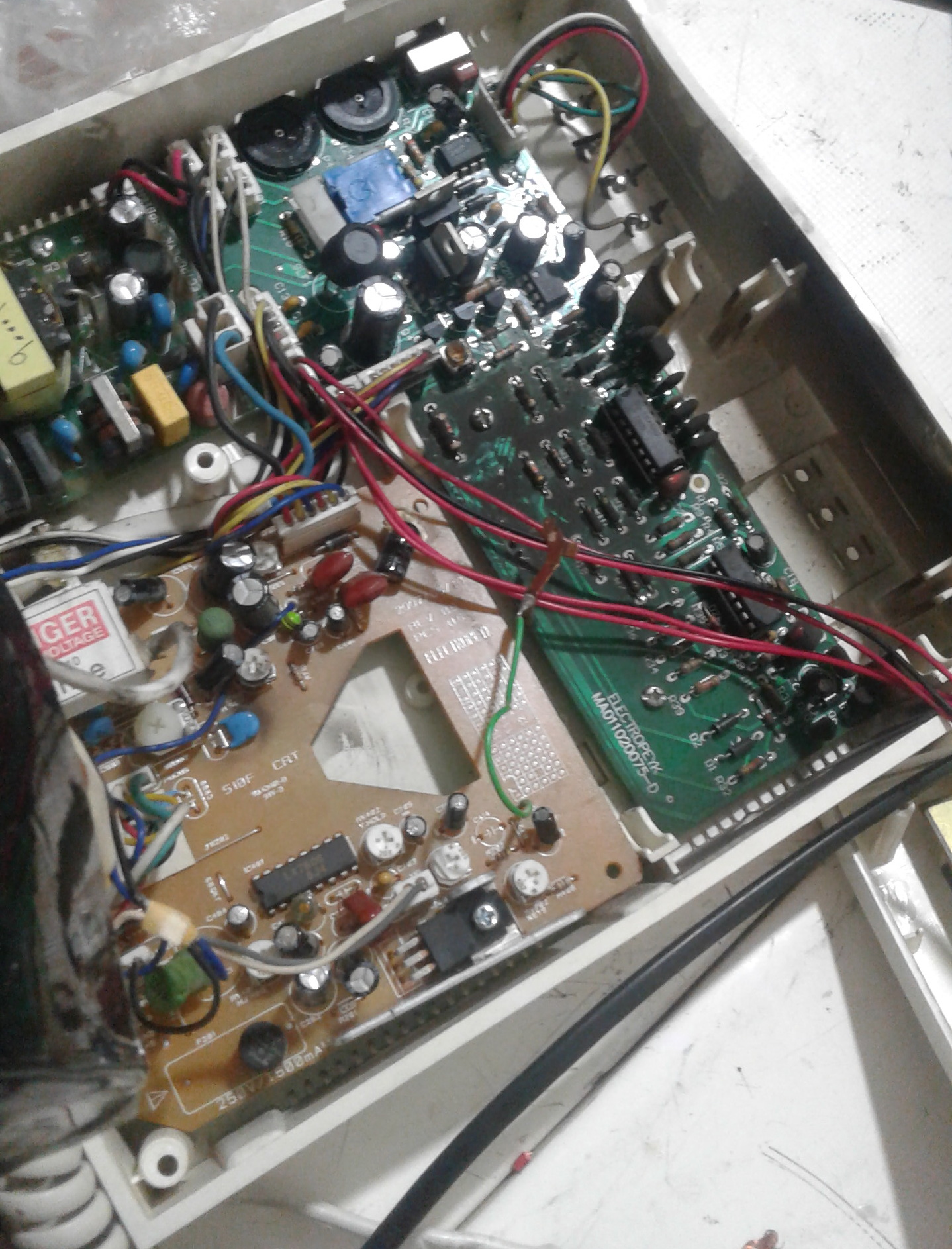

کلا لامپ تصویر روشن نمیشه گمونم از برد های چینی کوماکس هست .

لطفا راهنمایی کنید .



[3r4n]

سلام خدمت شما
روی اسی 7810 ولتاژ خروجی و ورودی 15 ولت دارید؟
صدایی از های ولتاژ نمیاد؟یعنی های ولتاژ راه اندازی نمیشه؟
TIP127 رو دستی و لحظه ایی اتصال کوتاه کنید ببینید چه اتفاقی میوفتد!



[randomboot]

سلام خدمت شما
روی اسی 7810 ولتاژ خروجی و ورودی 15 ولت دارید؟
صدایی از های ولتاژ نمیاد؟یعنی های ولتاژ راه اندازی نمیشه؟
TIP127 رو دستی و لحظه ایی اتصال کوتاه کنید ببینید چه اتفاقی میوفتد!

ممنون از راهنمایی صدایی از های ولتاژ شنیده نمیشه اما گمونم یه ولتاز ضعیفی  داره  رو پایه های رگولاتور ۱۰ ولت ولتاژ دارم  و خیلی کم وونرمال حرارت داره  خروجی حدود ۱۰ ولت
اما کدوم ۲ پایه  tip127  رو اتصال بدم ؟



[permola]

ممنون از راهنمایی صدایی از های ولتاژ شنیده نمیشه اما گمونم یه ولتاز ضعیفی داره رو پایه های رگولاتور ۱۰ ولت ولتاژ دارم و خیلی کم وونرمال حرارت داره خروجی حدود ۱۰ ولت
اما کدوم ۲ پایه tip127 رو اتصال بدم ؟

سلام روی برد قلابک یا همون برد صوتی نزدیک قسمتی که سوکت تغذیه بهش وصل میشه یه خازن درشت هم معمولا کنارشه
این ترانزیستور وظیفه ی کنترل تغذیه برد تصویر رو به عهده داره



[randomboot]

سلام خدمت شما
روی اسی 7810 ولتاژ خروجی و ورودی 15 ولت دارید؟
صدایی از های ولتاژ نمیاد؟یعنی های ولتاژ راه اندازی نمیشه؟
TIP127 رو دستی و لحظه ایی اتصال کوتاه کنید ببینید چه اتفاقی میوفتد!

سلام

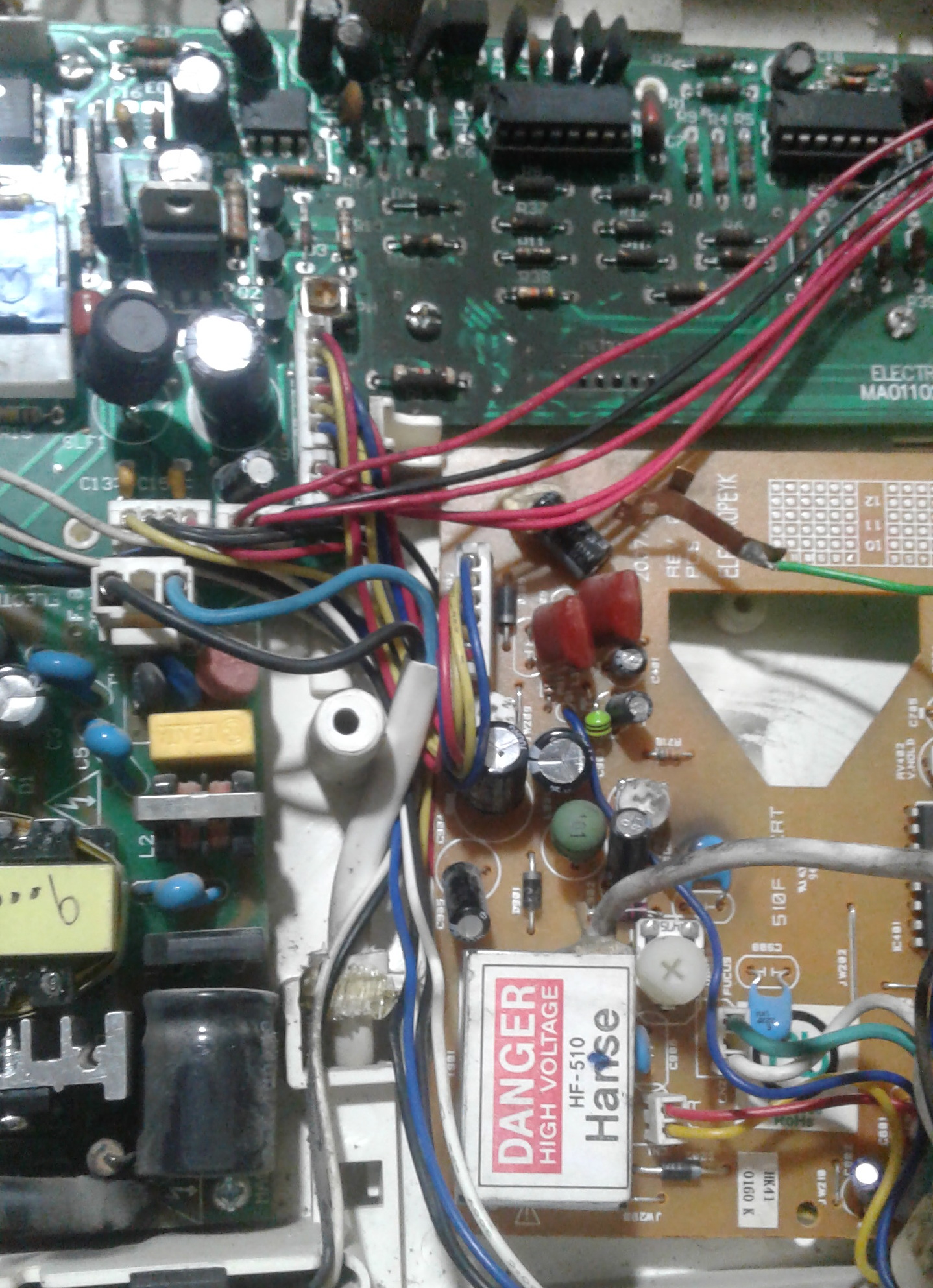

این برد ترانزیستور TIP42 نزدیک رگولاتور ۵ ولت داره

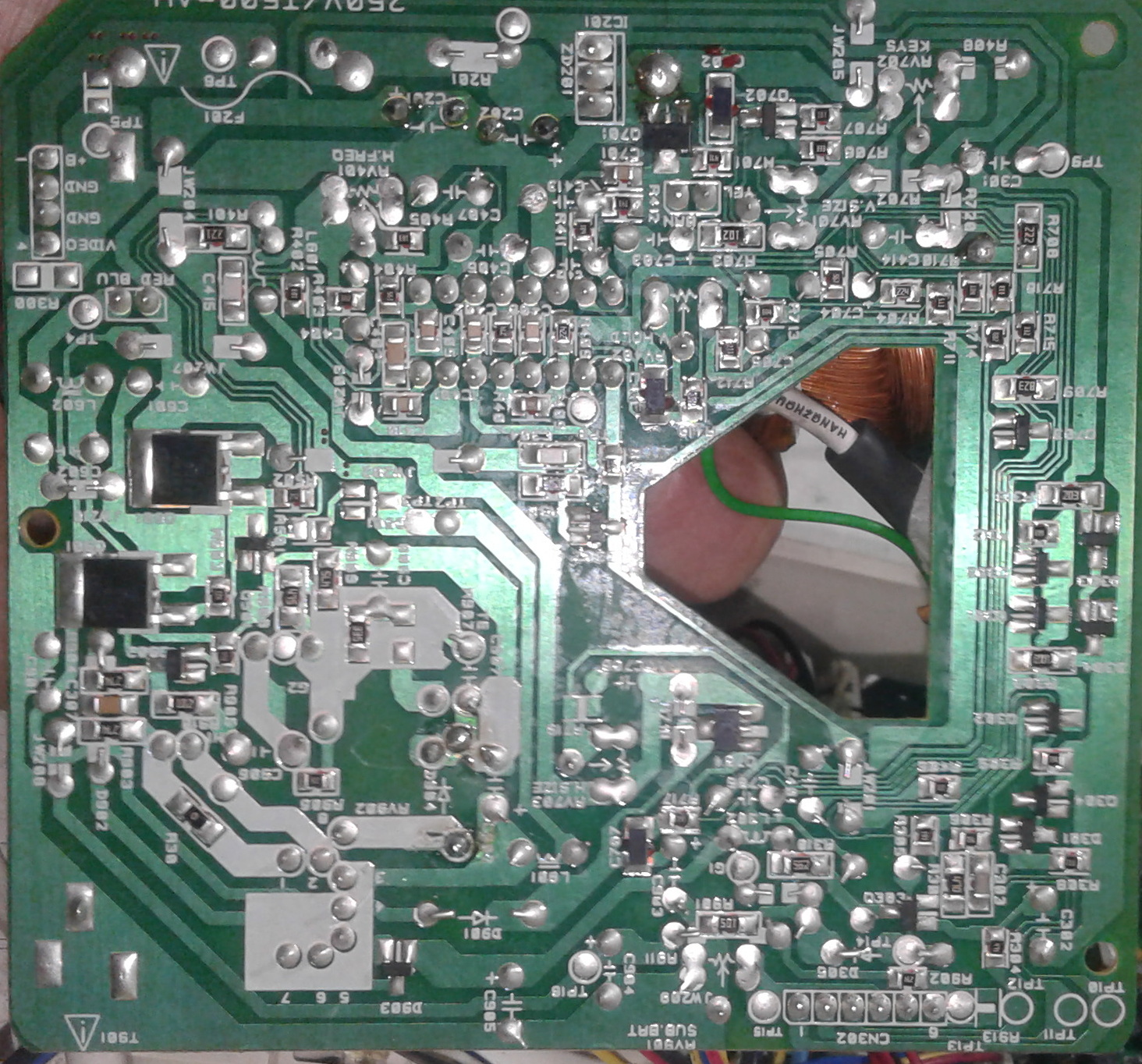

اینم عکس زیر برد قسمت لامپ تصویر



[permola]

این برد ترانزیستور TIP42 نزدیک رگولاتور ۵ ولت داره
اینم عکس زیر برد قسمت لامپ تصویر مشاهده فایل‌پیوست 190640

عجب، این برد شکلش باچیزی که تصورمیکردمفرق داره خب شماطبق دستور العمل همون همکارمون پیش برک ک تست کن



[3r4n]

سلام اگه ولتاژ 10 ولت رو دارید نیاز نیست tip127رو یک سره کنید
دوتا فت اس ام دی رو تست کنید.روی گیت فکر کنم باید 15 کیلو داشته باشید سیم های ولتاژ رو در بیارید با احتاط به بدنه خود های ولتاژ نزدیک کنید ببینید وضعیت چطوره



[randomboot]

های ولتاز بخوبی کار میکند  و اینکه متوجه شدم  فیلمان خاموش هست و ولتازی که ۳ ولت هست وجود نداره و سوکتش تا پایه های ترانس های ولتاز ادامه داده حتی با کشیدن سوکت از   لامپ شورتی دارد
  بجای ترانزیستور tip127 در برد قلابک tip42  وجود داره  و پایه هاشو اتصال دادم فرقی نکرد  هر چی هست به نداشتن ولتاز و نور فیلمان مربوط هست
