البته من کمی در محتویات دوستم دست بردم و این متن را تهیه کردم با عرض معذرت ؟يك ولتاژ 12 الي 24 ولت ( از طريق آداپتور يا باتري ) آماده كرده و يك لامپ ( شما میتوانید هر چیزی که با ولتاژ مستقیم کار میکند را جایگزین لامپ کنید: رله و موتور مستقیم ) هم ولتاژ با همين ولت تهيه شده با توان حدود 1آمپر يا كمتر ....

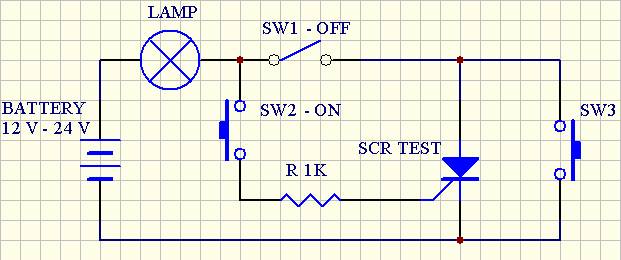

ابتدا مدار زیر را ببندید:
در پیوست آمده است.
و سپس کلید off را وصل کنید.ابتدا برای اینکه بفهمیم گیت تریستور سالم است برای یک لحظه کلید on را فشار دهید و سپس رها کنید در این لحظه مدار ما باید کار کند یعنی لامپ باید روشن بماند در غیر اینصورت تریستور معیوب است. حال اگر لامپ روشن بماند پس تریستور سالم است وبعد از آن میخواهیم پایه آند و کاتد را از نظر سالم بودن چک کنیم. برای اینکار کافی است برای یک لحظه کلید sw3 را وصل و سپس رها کنید در این لحظه لامپ باید خاموش شود در غیر اینصورت تریستور معیوب است.
کلید قطع فقط برای قطع مدار تریستور آمده است در صورتیکه مدار فعال است ( لامپ روشن است. ) اگر کلید قطع را فشار دهیم مدار ما هم از کار میافتد. ( لامپ خاموش میشود. ).
ابتدا مدار زیر را ببندید:
در پیوست آمده است.
و سپس کلید off را وصل کنید.ابتدا برای اینکه بفهمیم گیت تریستور سالم است برای یک لحظه کلید on را فشار دهید و سپس رها کنید در این لحظه مدار ما باید کار کند یعنی لامپ باید روشن بماند در غیر اینصورت تریستور معیوب است. حال اگر لامپ روشن بماند پس تریستور سالم است وبعد از آن میخواهیم پایه آند و کاتد را از نظر سالم بودن چک کنیم. برای اینکار کافی است برای یک لحظه کلید sw3 را وصل و سپس رها کنید در این لحظه لامپ باید خاموش شود در غیر اینصورت تریستور معیوب است.
کلید قطع فقط برای قطع مدار تریستور آمده است در صورتیکه مدار فعال است ( لامپ روشن است. ) اگر کلید قطع را فشار دهیم مدار ما هم از کار میافتد. ( لامپ خاموش میشود. ).
