دوستان عزیز یک تحقیق کوچولو در این مورد انجام دادم آپلود می کنم شما هم ببینید.
خودتون بسازید.
بانک های بار
بانک بار برای فرآیندهای آزمایش، تخلیه و بازیافت بار الکتریکی مقاومتی ایجاد می کند. این یک بار به منبع برق وارد می کند و انرژی را به عنوان گرما تلف می کند. بانک های بار با هوا خنک محیطی (متداول ترین نوع) مانند سشوارهای غول پیکر هستند. هنگامی که فعال می شوند، می توانند بارهای قدرت بزرگ را به شیوه ای کنترل شده تحمل کنند.
مقاومت بانک بار چیست؟
[h=2]
هدف بانک بار چیست؟ [/h]
هدف بانک بار اضافه کردن یک بار الکتریکی کنترل‌شده به موقعیتی است که در مورد جلوگیری از «انباشته شدن مرطوب» وجود دارد یا شبیه‌سازی بارهای الکتریکی که معمولاً توسط واحدهای دیگر مانند سرورها ایجاد می‌شوند. آنها بار "واقعی" را تقلید می کنند که یک منبع برق در یک برنامه دنیای واقعی می بیند. بانک بار یک بار کنترل شده و قابل کنترل را ارائه می دهد که با بار عملیاتی که احتمالاً کیفیت های تصادفی دارد و کمتر قابل پیش بینی است متفاوت است.
برنامه های کاربردی زیادی وجود دارد اما اکثر آنها در یکی از کمپ های زیر قرار می گیرند. در تست منبع تغذیه، یک اپراتور در حال آزمایش منابع برق مانند ژنراتورها و واحدهای UPS است. آزمایش بار بر روی همه ژنراتورهای جدید انجام می شود و به مرور زمان به عنوان بخشی از تعمیر و نگهداری معمول دوباره ظاهر می شود. بانک های بار کمک می کنند تا اطمینان حاصل شود که تولید برق می تواند بارها را با ولتاژ و فرکانس مورد نیاز خود پشتیبانی کند. سنجش بار خودکار یکی دیگر از زمینه های بزرگ است. بانک بار تشخیص می دهد که آیا باید بالا برود، پایین بیاید یا خاموش شود. یکی از کاربردهای متداول این است که موتور دیزل را از کارکرد مداوم زیر یک آستانه معین با خاموش شدن یک یا چند بار به طور همزمان دور نگه دارید.
[h=3]
بانک های بار کجا استفاده می شوند؟ [/h]
بانک های بار در بسیاری از مکان ها برای اهداف مختلفی استفاده می شوند:
[*=right]داخل و روی ساختمان ها به عنوان بخشی از ژنراتورهای برق (Gen-sets)
[*=right]پشتیبانی اورژانسی برای شرایط بحرانی مانند بیمارستان ها
[*=right]تست رگولاتورهای جریان ثابت در شرایط با توان بالا
[*=right]در محیط های صنعتی و آزمایشگاهی
[*=right]راه اندازی سیستم های قدرت
[*=right]تست باتری
[*=right]جایگزینی مستقیم کامپیوتر، مودم یا سرور برای شبیه سازی بارهای گرما و توان
[*=right]کمک به قرار دادن سرور در اتاق های داده
[*=right]تست و بررسی ظرفیت HVAC در مراکز داده بزرگ
[*=right]الزامات تست NFPA 110
[*=right]تست بلند مدت و کوتاه مدت
[*=right]تحقیق و توسعه
[h=2]
انواع بانک بار [/h]
سه نوع اصلی بانک بار وجود دارد.
[*=right]مقاومتی : بار را جذب می کند (متداول ترین نوع)
[*=right]راکتیو : القایی (ضریب توان تاخیری) و/یا خازنی (ضریب توان پیشرو)
[*=right]مقاومتی / واکنشی : هر دو را در یک بسته ترکیب می کند. مورد استفاده در انرژی خورشیدی و باد.
هر سه نوع دارای طیف گسترده ای از گزینه ها و تنظیمات هستند که می توان آنها را اجاره یا خریداری کرد. ماشین های سفارشی اغلب برای شبیه سازی بهتر یک قطعه از تجهیزات یا مفیدتر بودن در یک موقعیت خاص ساخته می شوند.
[h=3]
قطعات اصلی یک بانک بار چیست؟ [/h]
قسمت های اصلی بانک بار شامل …
[*=right]اجزای مقاومتی و/یا واکنشی
[*=right]دمنده (برای برداشتن حرارت لازم است تا نسوزد)
[*=right]کنترل و اندازه گیری، که ممکن است آنالوگ یا دیجیتال باشد
[*=right]اتصال دهنده ها
[*=right]حفاظت از سیستم
[*=right]محوطه

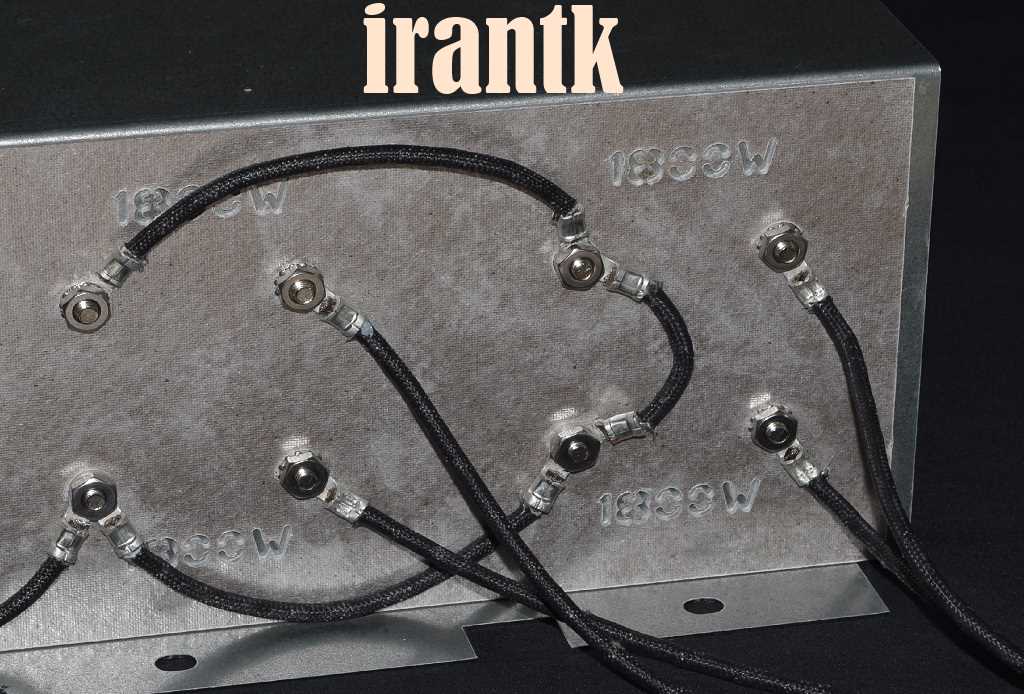

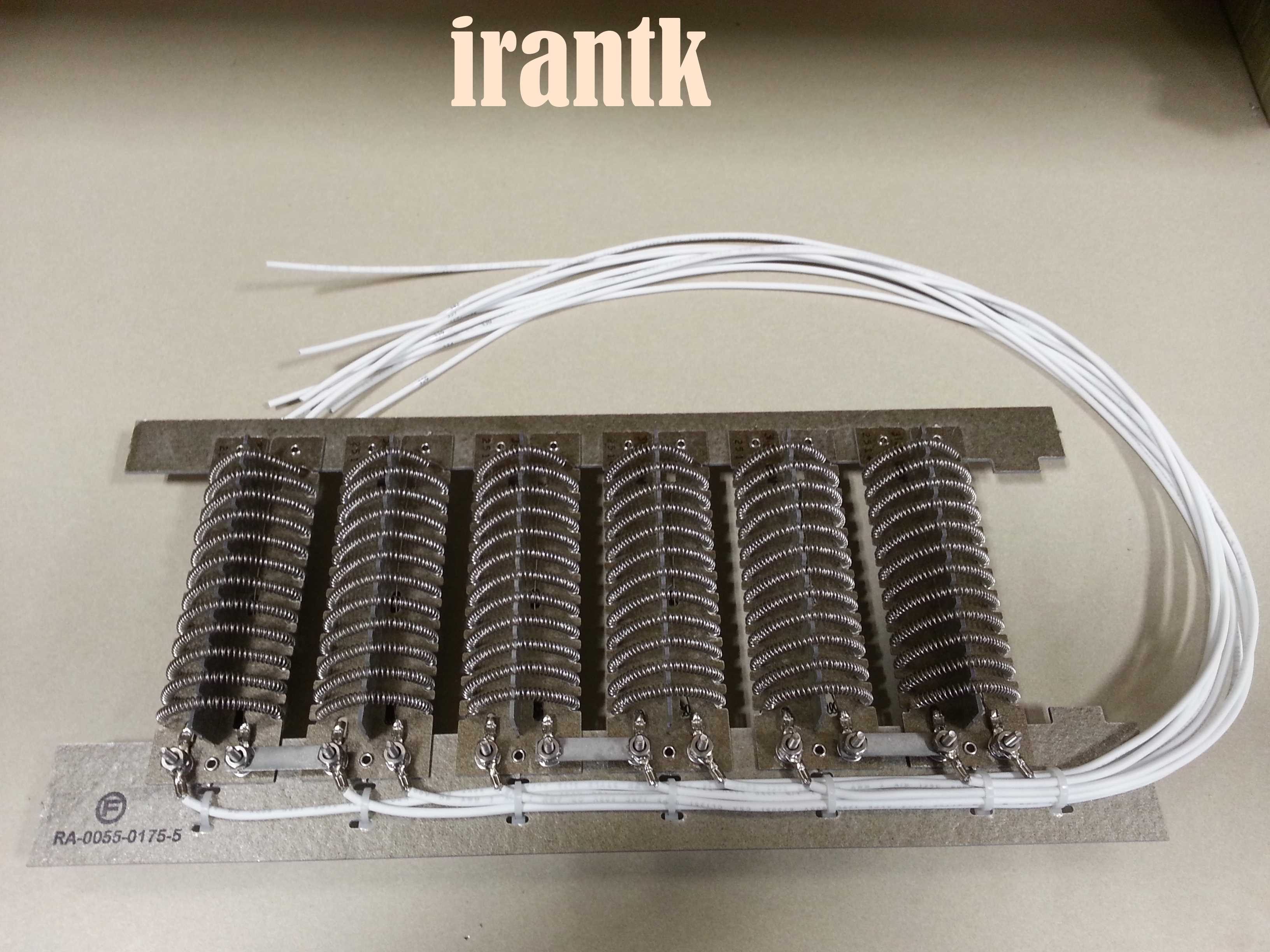

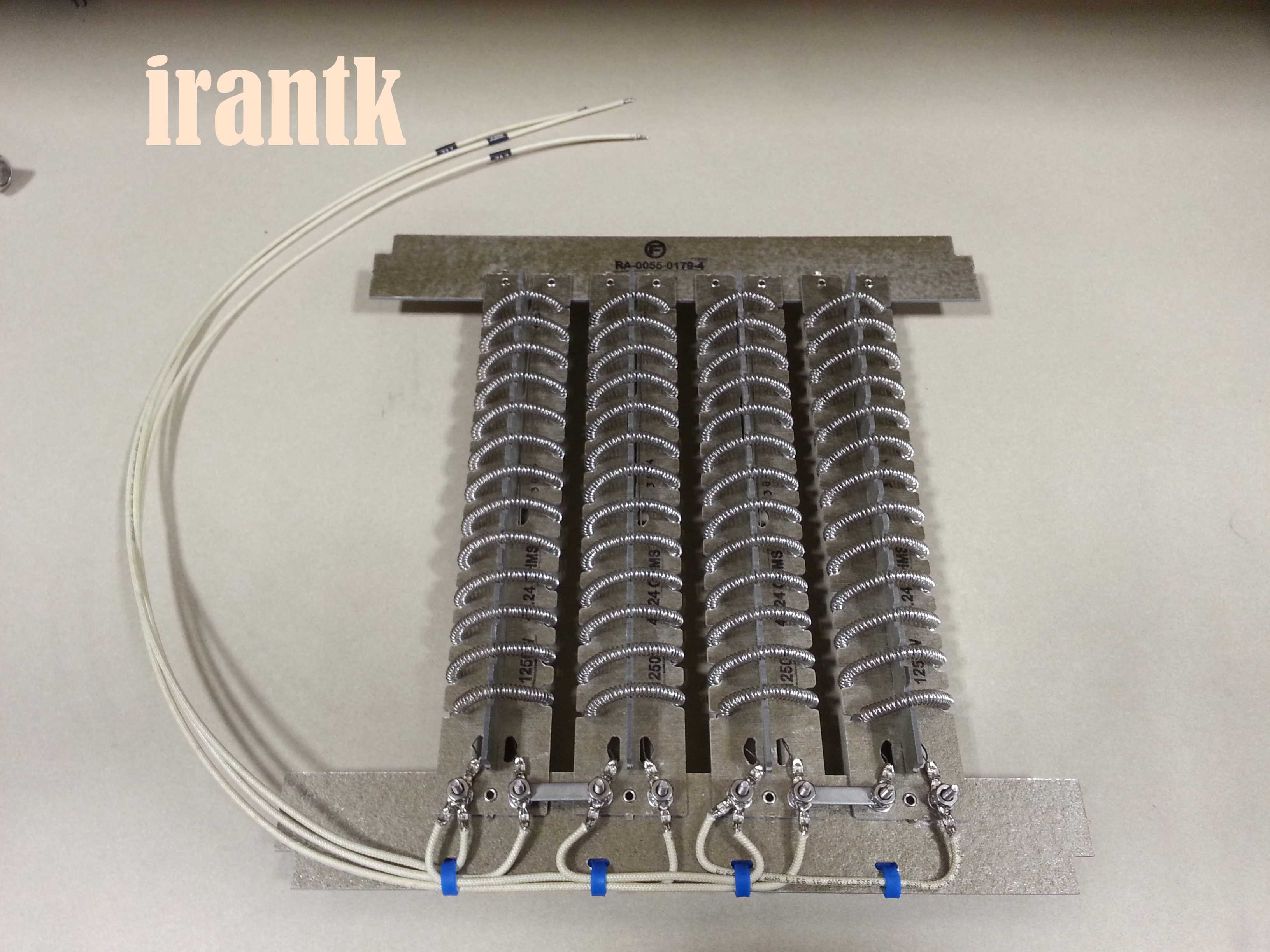

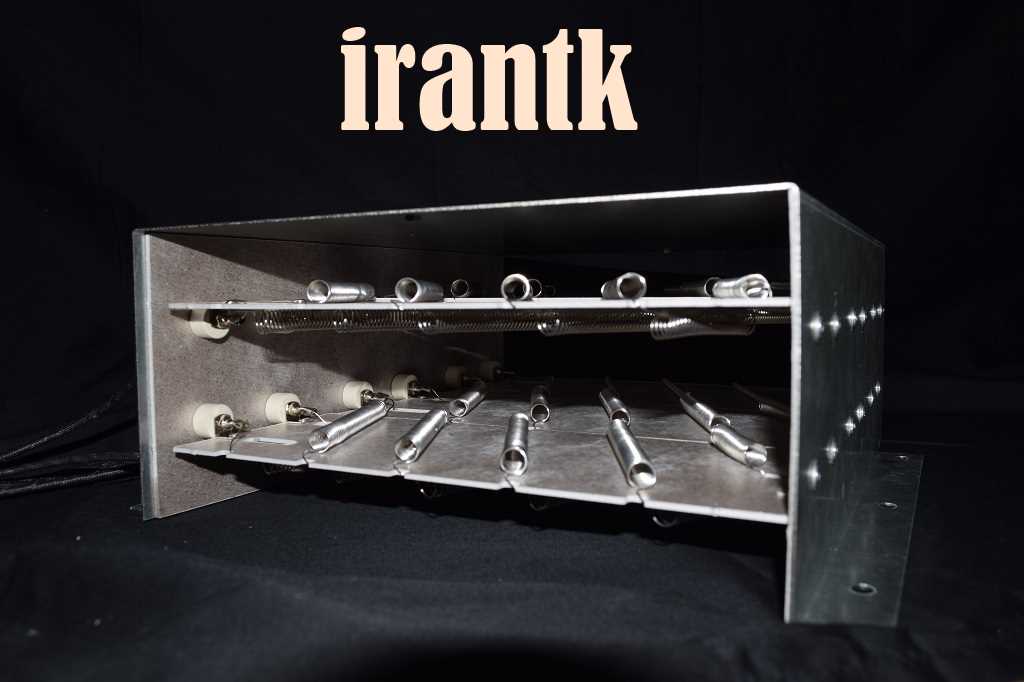

المنت گرمایش کویل باز در قلب بانک بار مقاومتی قرار دارد. طول عمر، پایداری، محیط زیست، جریان هوا، ایمنی و کنترل همه عواملی هستند که در ساخت یک مقاومت بانک بار به دقت در نظر گرفته می شوند. در Tutco-Farnam مهندسان با تجربه و بسیار ماهر بخاری هوا به همه جنبه ها و نیازها از انتخاب مواد گرفته تا سرویس طولانی مدت توجه می کنند. برخی از ملاحظات خاص "عنصر گرمایش" عبارتند از:
[*=right]طراحی فیزیکی عنصر
[*=right]الگوها و قاب ها (به عنوان مثال قفسه، طرح مدار)
[*=right]محدودیت های فضایی
[*=right]جریان هوا و فشار
[*=right]انتخاب مواد
[*=right]مقاومت در برابر سایش، پارگی و خوردگی
[*=right]طراحی و مواد اولیه پشتیبانی
[*=right]تست فرصت های کاهش "افتادگی".
[*=right]از بین بردن نقاط ضعف
[*=right]سیم پیچ خوب و تکیه گاه های پایدار
[*=right]به راحتی قابل سرویس است
[*=right]هر پروژه مورد نیاز مشتری ارائه شده است

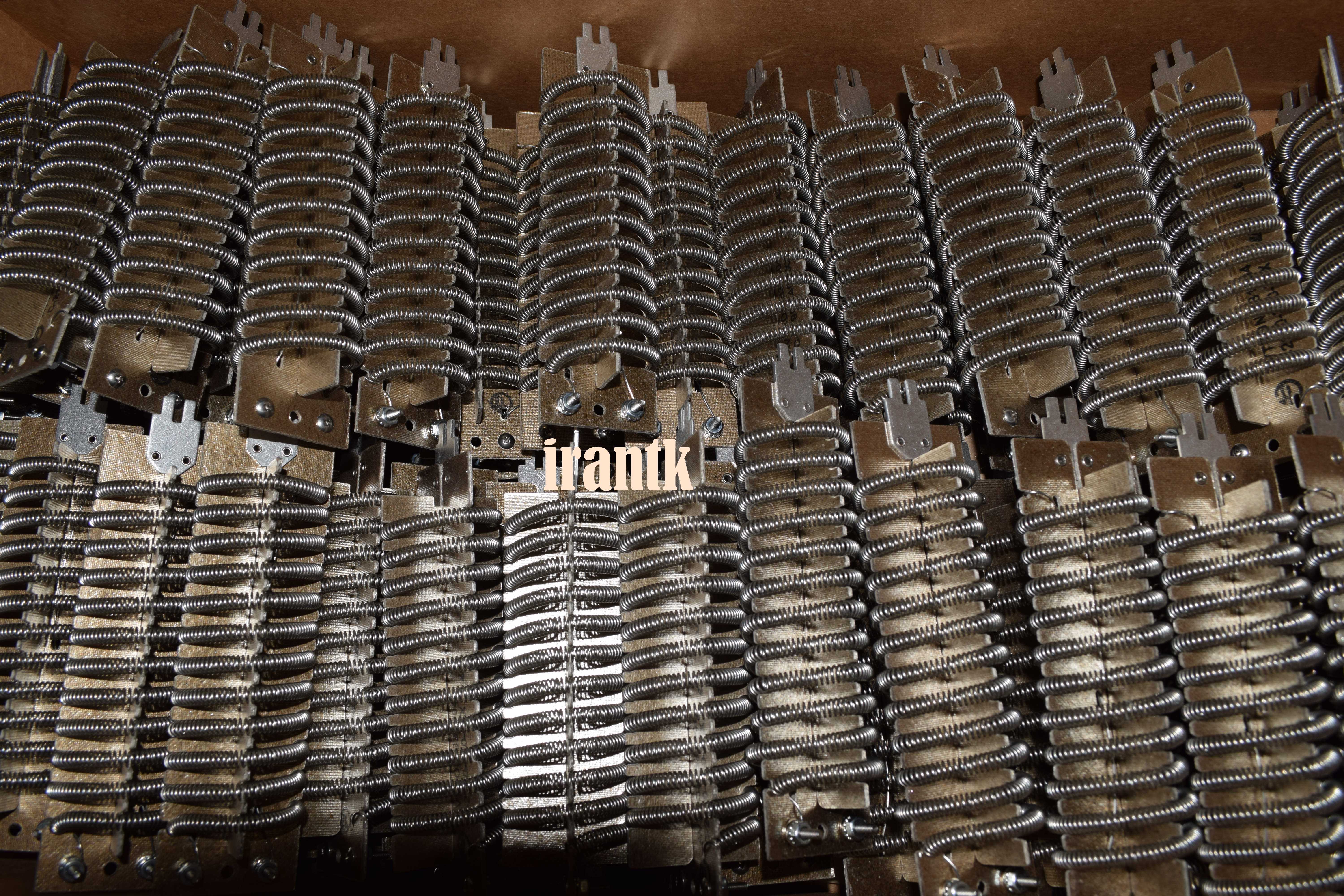

مقاومت های Load Bank به طور خاص برای نوع بانک باری که در آن قرار دارند طراحی شده اند. وقتی صحبت از عملکرد به میان می آید، انتخاب مواد و مهندسی چیزی است که تفاوت را ایجاد می کند.
دمنده به حذف گرما از عناصر گرمایشی کمک می کند و برای عملکرد موثر و ایمن بسیار مهم است. اکثر واحدها در صورت عدم تشخیص جریان هوا، خاموش می شوند یا بار خود را تخلیه می کنند. الگوهای جریان هوا به دو صورت یا از پایین به بالا هستند. هوای بیرون می‌تواند بسیار گرم باشد، بنابراین بهتر است از قبل نگاه کنید تا مطمئن شوید که مانعی برای هر دو طرف وجود ندارد، به خصوص اگر قابل اشتعال یا چیزی زنده باشد. شما نمی خواهید یک بارانداز غول پیکر که به صورت افقی باد می کند، هوای گرم خود را مستقیماً به ترافیک عابران پیاده بریزد.
برخی از اینترفیس‌ها دارای سوئیچ‌های جابجایی ساده هستند که اپراتور به صورت فیزیکی آنها را روشن/خاموش می‌کند تا بارگذاری را بالا یا پایین کند. لامپ های نشانگر روشن/خاموش و خطا بازخورد را ارائه می دهند. دوشاخه های موزی ممکن است برای اتصال کنتورهای ولتاژ و جریان موجود باشد. سیستم‌های دیگر ممکن است دیجیتال باشند، با یک لپ‌تاپ یا حتی سیستم مانیتورینگ ساختمان یکپارچه شوند، بانک‌های بار متعدد را کنترل کنند، داده‌های ثبت را ثبت کنند و گزارش‌های دقیق ارائه کنند. یک صفحه نمایش ممکن است متر آنالوگ ساده، صفحه نمایش لمسی دیجیتال یا حتی یک لپ تاپ باشد.
محفظه های بانک بار از جعبه های قابل کنترلی که در یک دست حمل می شوند تا غول هایی که می توانند یک تخت مسطح را پر کنند، وسعت دارد. برخی برای استفاده در فضای داخلی در نظر گرفته شده اند در حالی که برخی دیگر به طور خاص برای استفاده مداوم در خارج از منزل طراحی و رتبه بندی شده اند. مواد مورد استفاده برای ساخت محفظه بانک بار ممکن است شامل ...
[*=right]فولاد
[*=right]آلومینیوم
[*=right]فولاد آلومینیومی
[*=right]فولاد گالوانیزه
[*=right]فولاد نورد گرم
[*=right]سنج سنگین
[*=right]تا شده / جوش داده شده
[*=right]دو پوسته
[*=right]سپرهای حرارتی فولاد ضد زنگ
[*=right]مهر و موم واشر لاستیکی
پوشش های محفظه متفاوت است. برخی از آنها با مینای پلی اورتان پوشانده شده اند در حالی که برخی دیگر ممکن است با پلی اورتان مقاوم در برابر اشعه ماوراء بنفش پر شده و رنگ شوند.
واحدهای ثابت معمولاً روی لنت های بتنی در کنار یک ژنراتور نصب می شوند، در نظر گرفته شده اند که با ولتاژ خاصی کار کنند و یک کار را به خوبی انجام می دهند. واحدهای قابل حمل در همه اندازه ها هستند و معمولاً تطبیق پذیری بیشتری در آنها تعبیه شده است تا برای کاربردهای مختلف در شرایط مختلف برای آزمایش میدانی یا خط تولید استفاده شوند. چند گزینه قابل حمل که باید در نظر بگیرید عبارتند از ...
[*=right]دستگیره برای حمل قطعات کوچک با دست
[*=right]کیف محافظ محکم
[*=right]کاستورها (چرخش، ثابت، قفل شونده)
[*=right]کانال های لیفتراک
[*=right]بلند کردن چشم
[*=right]قلاب های بستن
[*=right]بر روی یک تریلر ایمن بزرگراه نصب شده است
[*=right]بر روی وسیله نقلیه یا تخت نصب شده است
[*=right]امکان نصب چندین واحد در یک ردیف بر روی یک تخت
اتصال دهنده ها ممکن است شامل ...
[*=right]مجموعه کابل
[*=right]بلوک های ترمینال
[*=right]دوشاخه ها
[*=right]شاخه ها را بپیچانید
[*=right]اتصال سریع Camlocks
[*=right]سیم خط جداشدنی
[*=right]اتصال Cat-5/RJ-45
اساسی ترین ویژگی های ایمنی شامل حفاظت مدار با فیوزها و/یا قطع کننده ها خواهد بود. کلیدهای توقف/قطع اضطراری و احتمالاً فیوزینگ مدار انشعاب در تمام مراحل بارگذاری ممکن است شامل شود. سایر محافظت ها ممکن است شامل ...
[*=right]خرابی فن، بیش از حد دما، ولتاژ بیش از حد و غیره
[*=right]حفاظت رله سنسور ولتاژ
[*=right]حفاظت از ولتاژ اشتباه
[*=right]حفاظت از اتلاف هوای خنک کننده
[*=right]در صورت باز بودن درهای دسترسی غیرفعال می شود
[*=right]حفاظت از اضافه بار موتور
[*=right]نیاز به فن قبل از اینکه المان بتواند بارگیری کند
[*=right]مدار تخلیه خودکار
[*=right]گزارش خطای عملیاتی
[*=right]در صورت لزوم، خطاها به طور خودکار دستگاه را قطع می کنند
[*=right]پایش دمای داخلی
[*=right]حفاظت در ورودی ها و لوورها
