مشکل: صفر شدن ولتاژ و امپر در منبع تغذیه متغیر

[rasool54]

با سلام
یه منبع تغذیه متغیر دارم که وقتی جریان بالا ازش میکشی ولت صفر میشه و باید خاموش و روشنش کنی تا دوباره ولت بیاد
ممنون میشم راهنمایی کنید



[rasool54]

فردا میام



[rasool54]

کسی نمیدونه باید چیکارش کنم؟؟؟؟؟



[reza_476]

باسلام

برند و مدل و مشخصات از قبیل ولت و آمپر منبع تغذیه ات را بنویس و عکسهای باکیفیت از زیر و روی برد مدارچاپی آن قرار بده تا راحت تر راهنمایی شوی.
البته این طبیعی است که وقتی بیش از مقدار تعریف شده جریان کشی کنی افت ولتاژ بوجود میاید و خیلی زیاد باشد به سمت صفر میرود ولی دوباره اتوماتیک باید برگردد که این روشن و خاموش کردن شما برای برگشت به حالت اول یعنی عیبی وجود دارد.



[rasool54]

چکنیم



[rasool54]

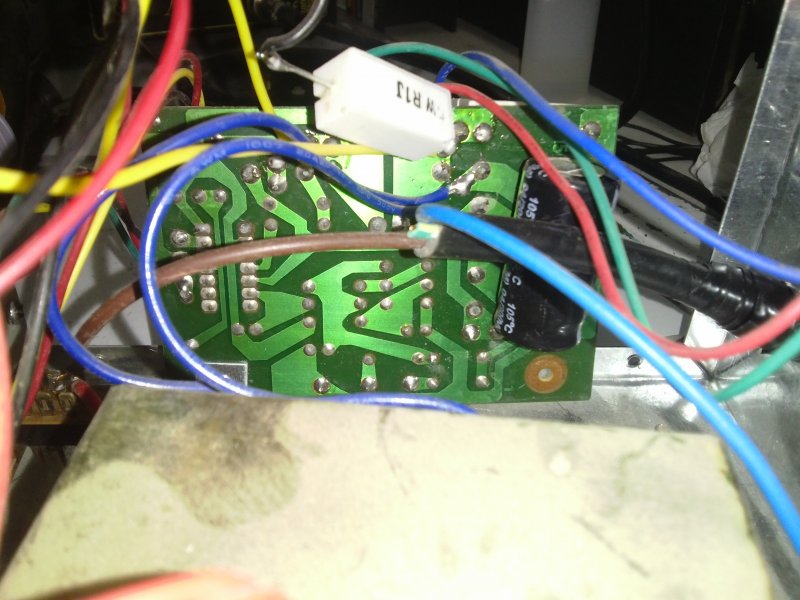

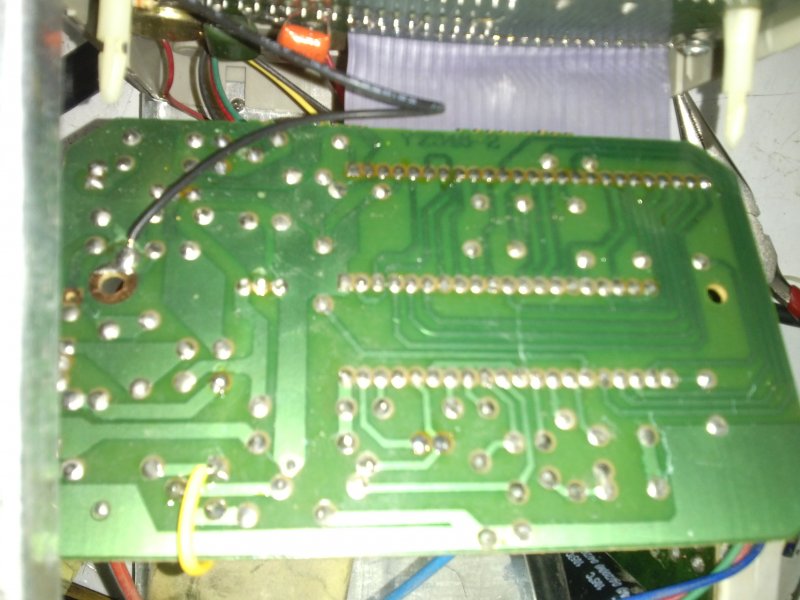

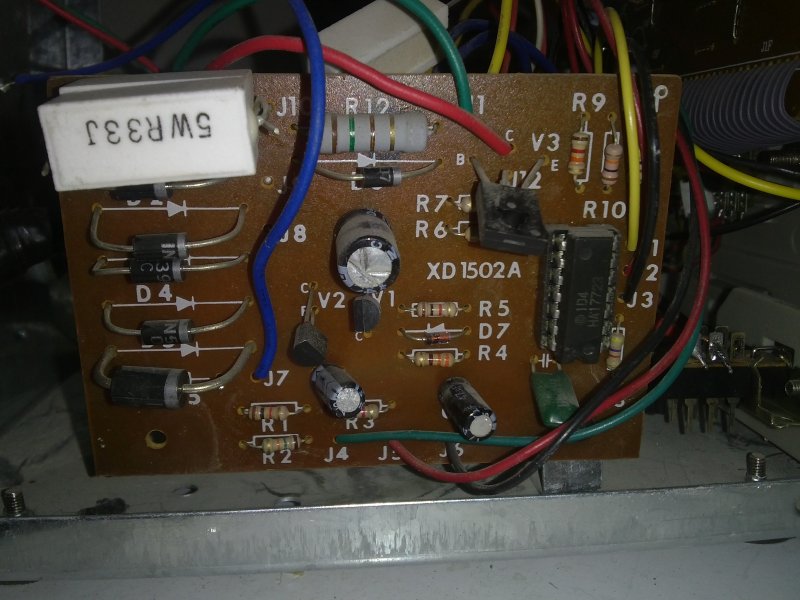

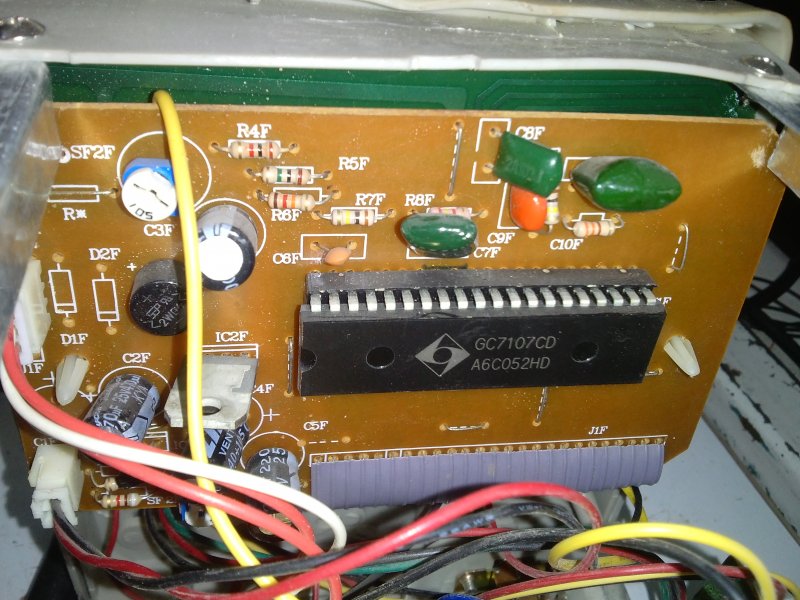

یه خورده قلع مردگی داشت کل برد رو قلع کشی کردم بازم نشد اتصال کوتاه که میکنم بازم صفر میشه



[rasool54]

یکی زنگ بزنه به استاد غزال :sadwalk:



[reza_476]

باسلام

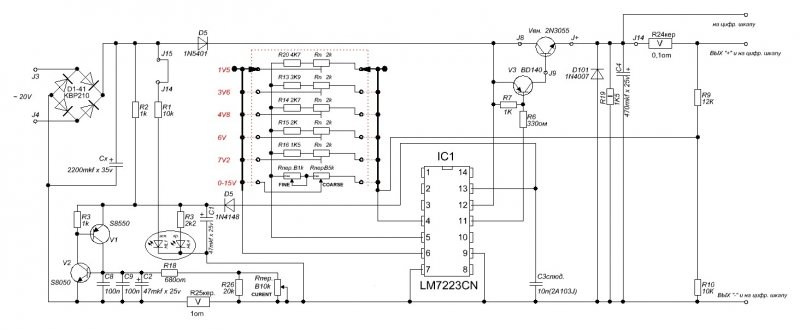

این شماتیک مدار آن است از روی شماتیک قطعات و ولتاژها را چک کن و خود برد اصلی را زیاد واضح نگذاشتی :


واینهم باکیفیت بالا:



[zobairfatahi]

منم دقیقا همین منبع تغذیه رو دارم ولتاژ های ثابت رو میده البته با نوشته ای که زده بکم تغییر کرده ولی ولتاژ متغیر 0تا 15 رو نمیده ترانزیستور 3055رو هم تست زدم مشکلی نداره ممنون میشم راهنمایی کنید



[HS13&86]

منم دقیقا همین منبع تغذیه رو دارم ولتاژ های ثابت رو میده البته با نوشته ای که زده بکم تغییر کرده ولی ولتاژ متغیر 0تا 15 رو نمیده ترانزیستور 3055رو هم تست زدم مشکلی نداره ممنون میشم راهنمایی کنید

درود،در یک منبع منبع تغذیه متغییر قطعات زیر بیشترین خرابی را
دارند:
1- ترانزیستور قدرت
2- ترانزیستور درایور ( BD139)
3- ولوم ها
4- آیسی ها.

متاسفانه در 80 درصد موارد، تست ترانزیستور درایور آن را سالم
نشان میدهد ولی به اصطلاح ترانزیستور نیمسوز شده و بایستی تعویض گردد.
ولوم ها را میتوان با اهم متر تست کرد.
