شناسایی نکردن فلش در پخش پایونرمدلDEH-3450UB

[AsgharAAA]

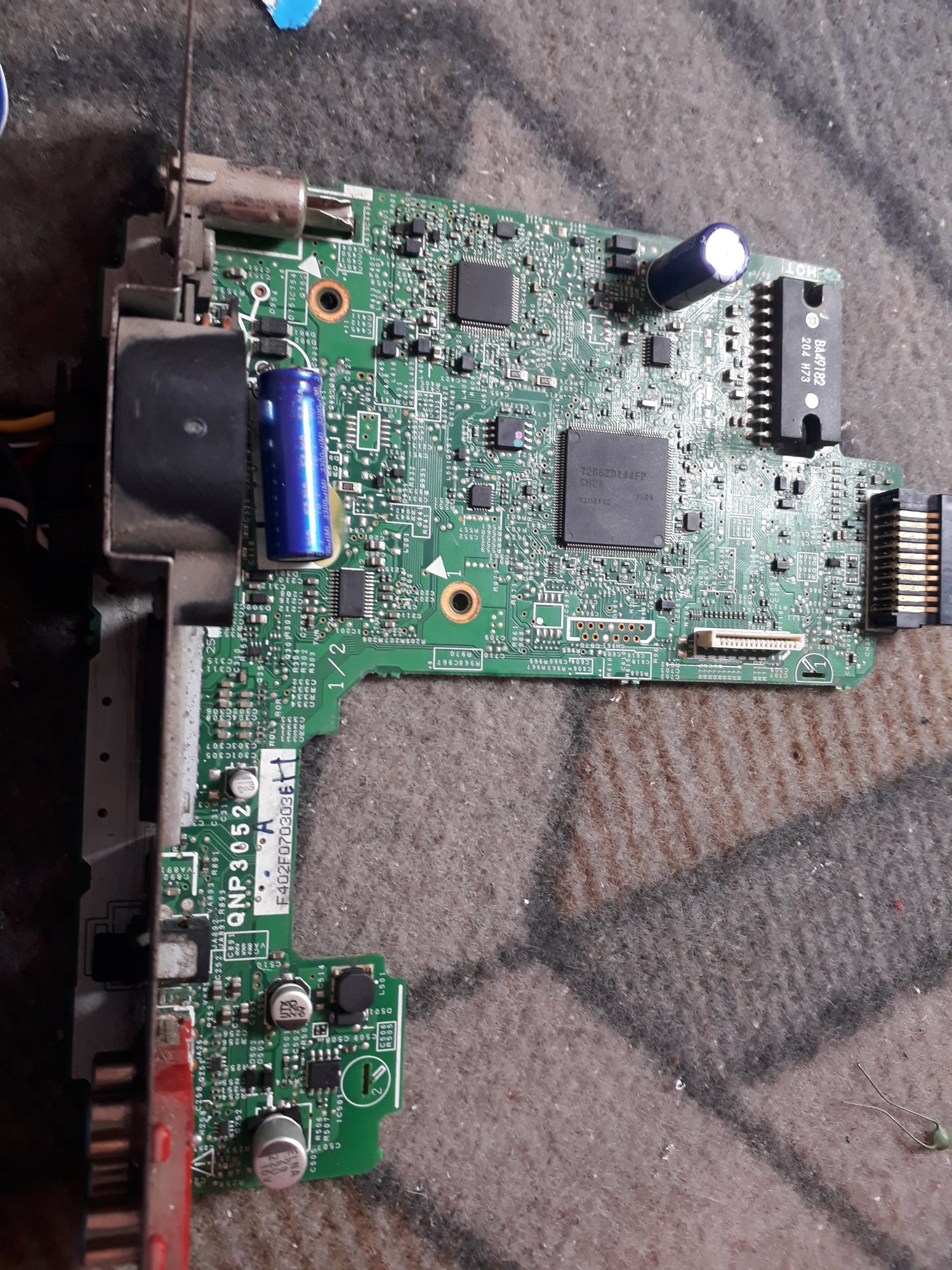

سلام خدمت دوستان عزیز، پخش مورد نظر فلش را شناسایی نمیکند. ولتاژ ۵ ولت به ۳ ولت کاهش پیدا کرده.
با تغذیه جداگانه ۵ ولت را به مسیر ولتاژ دادم که فلش شناسایی شد

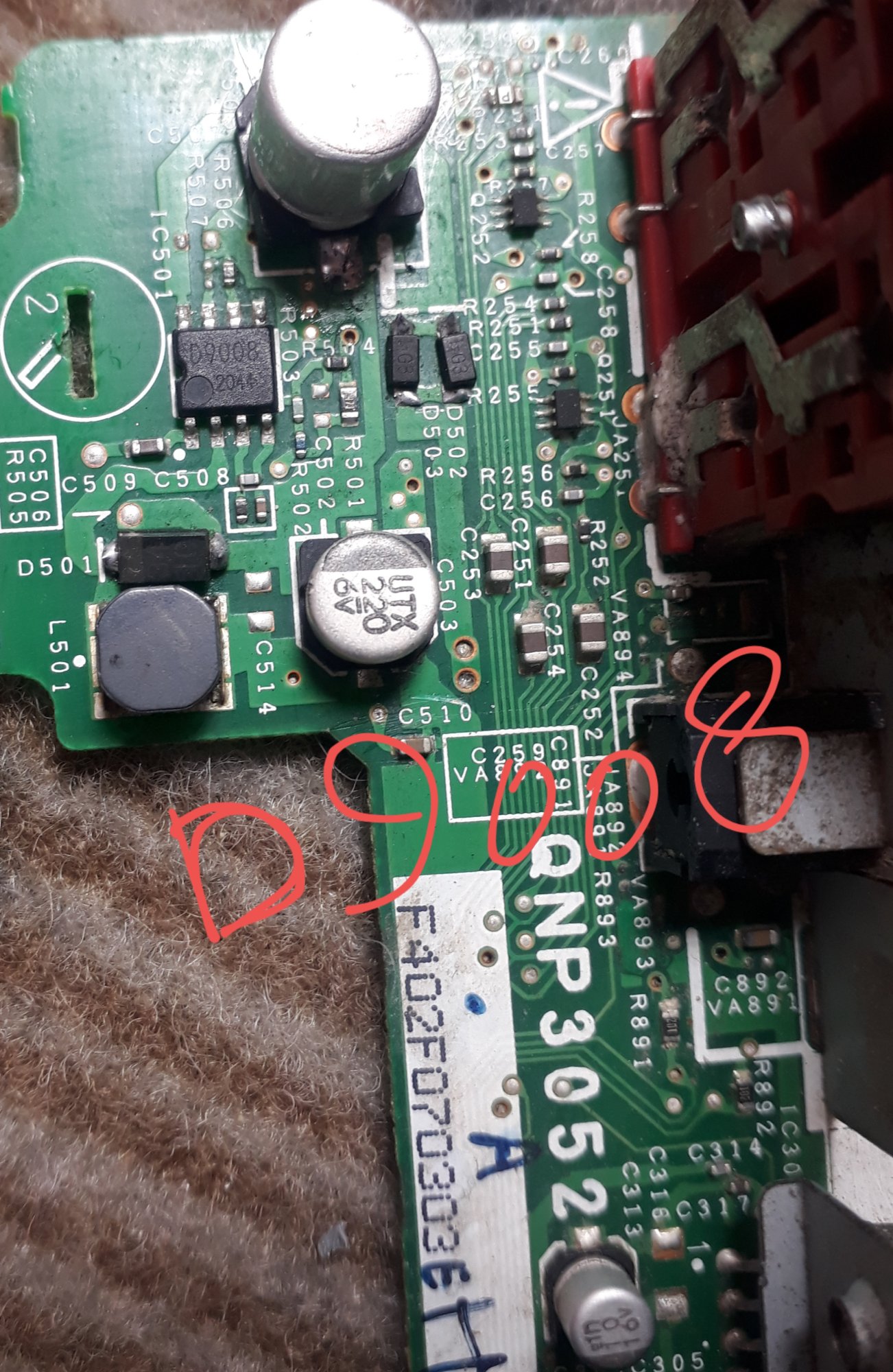

مسیر ۵ ولت هم به یک رگولاتور ۵ پایه میره و از اون رگولاتور به آیسی هشت پایه(ماسفت) D9008 میره
این ماسفت ورودی ۱۲ ولت داره و ۳ ولت به رگولاتور میره
دوستان اگه نقشه این مدل موجود هست یا تجربه ای دارید لطفا راهنمایی بفرمایید



[kazempoor92]

سلام آیسی پنج پایه رو از مدار خارج کنید ببینید مشکل افت ولتاژ برطرف میشه
اگرشد،ورودی وخروجی رو اتصال کنید



[AsgharAAA]



[AsgharAAA]

درود بر شما،با حذف کردن آیسی پنج پایه ولتاژ صفر میشه
به نظر شما ولتاژ ورودی این آیسی نباید ۵ باشه؟



[mohammadhadi]

سلام
نقشه خدمت شما



[AsgharAAA]

سپاس از شما



[morteza khod]

درود بر شما،با حذف کردن آیسی پنج پایه ولتاژ صفر میشه
به نظر شما ولتاژ ورودی این آیسی نباید ۵ باشه؟

سلام این آیسی هشت پایه ۵ولت فلشو میسازه ورودی ۱۲ولت درست هست هرچند هیچ چیزی بعید نیست ولی این آیسی خیلی کم خراب میشه حالا شاید مورد شما خراب باشه. شما آیسی ۵ پایه خارج کردید کدام ولتاژ صفر شد؟ باید ولتاژ خروجی آیسی ۸ پایه را بگیرید روی سلف یا دیود میتونید اندازه گیری کنید اون آیسی ۵ پایه هم ولتاژ ۵ ولت usb را سوئیچ میکنه .



[AsgharAAA]

درود بر شما همکار محترم، مسیر آیسی هشت پایه را قطع کردم و به صورت دستی ۵ ولت را به آیسی ۵ پایه دادم که همان ۵ ولت را سوئیچ کرد برای پایه ولتاژ فلش و فلش راه افتاد
با این اوصاف آیسی ۵ پایه مشکلی ندارد
در جواب سوالتون هم وقتی آیسی ۵ پایه را از مدار خارج کردم فقط ولتاژ پایه فلش صفر شد



[AsgharAAA]

البته لازم به ذکر هست که تغذیه آیسی هشت پایه ۱۱ ولت هست



[AsgharAAA]

البته لازم به ذکر هست که تغذیه آیسی هشت پایه ۱۱ ولت هست

درود بر همکاران عزیز، مشکل این پخش هم با تعویض آیسی D9008 حل شد
