مشکل: شناسایی نشدن کارت گرافیک دراسلاید PCI EXPRESSمادربرد ASUS P8H61-M LE

[سای را]

سلام

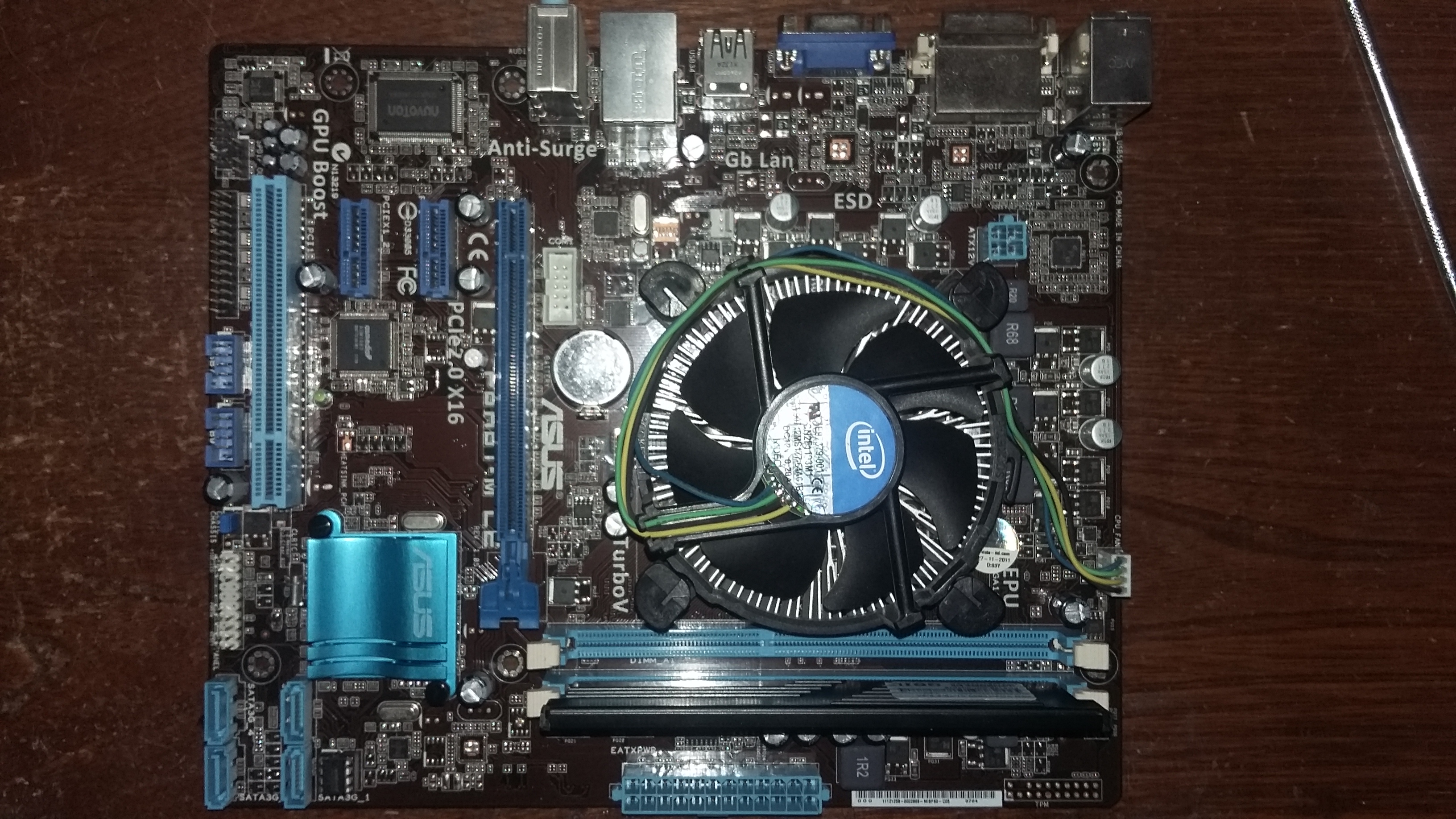

مادربرد ASUS P8H61-M LE
این مادربرد مشتری آورد گفت تصویرنداره ولی روشن میشه.
تست کردن دیدم کارت گرافیک تصویرنداره ولی همه چیز درست است . کارت گرافیک رابرداشتم و با گرافیک آنبرد روی برد خودش تست کردم تصویرمیده وسالمه.
پس اومدم کارت گرافیک را تعویض کردم یه عدد کارت گرافیک دیگه انداختم بازم تصویرنداد.
بایوس را پرو گرام کردم بازن نشد .
با خروجی VGAآنبرد خود مادربرد تصویرداره ولی با کارت گرافیک که نصب میشه داخل PCI Expressنه ممنون میشم یاری کنید



[سای را]



[mosaffa]

سلام
اگر از صحت کارتهای گرافیکی که انداختید مطمئن هستید یکبار با تینر 10 هزار اسلت رو شستشو بدید و بذارید خوب خشک بشه.در برخی مواقع پایه های داخل اسلت در اثر پوسیدگی کنده میشن.با ذره بین داخل اسلت رو چک کنید پایه ای کج یا خراب نباشه
اگر همه موارد اوکی بود مشکل چیپ دارید.



[سای را]

سلام ممنون از جوابتون مواردو چک می کنم . ولی الاید تمیز و نو هست .
مشکل چیپ که می فرمایید باید تعوض بشه یا ریبال؟



[mosaffa]

احتمال زیاد با ریبال حل بشه.اگر حرارت چیپ طبیعی هست.



[سای را]

سلام . چیپ ریبال شد . بایوس پروگرامشد .حرارت چیپ طبیعی هست . اسلاید باتینر شسته و خشک شد . عیب همچنان هست مشکل حل نگردید؟؟؟؟؟



[mmzhr]

سلام . چیپ ریبال شد . بایوس پروگرامشد .حرارت چیپ طبیعی هست . اسلاید باتینر شسته و خشک شد . عیب همچنان هست مشکل حل نگردید؟؟؟؟؟

سلام دوست عزیز کنار اسلات pci express چند سری خازن smd فیلتر هست اونا رو تست کن اونا ارتباط بین چیپ و اسلات رو برقرار میکنند در ضمن اگه دقت کنید اسلات به cpu وصله نه به چیپ در مادربردای جدید cpu کار پل شمالی رو انجام میده



[mmzhr]

سلام
اگر از صحت کارتهای گرافیکی که انداختید مطمئن هستید یکبار با تینر 10 هزار اسلت رو شستشو بدید و بذارید خوب خشک بشه.در برخی مواقع پایه های داخل اسلت در اثر پوسیدگی کنده میشن.با ذره بین داخل اسلت رو چک کنید پایه ای کج یا خراب نباشه
اگر همه موارد اوکی بود مشکل چیپ دارید.

سلام ریبال یا ریسولد چیپ آخرین راه حله چرا همیشه اول به سراغ چیپ میرید؟ باید تمام قطعات smd اطراف چیپ و اسلات تست بشه تعمیرات حوصله میخواد



[mosaffa]

سلام دوست عزیز کنار اسلات pci express چند سری خازن smd فیلتر هست اونا رو تست کن اونا ارتباط بین چیپ و اسلات رو برقرار میکنند در ضمن اگه دقت کنید اسلات به cpu وصله نه به چیپ در مادربردای جدید cpu کار پل شمالی رو انجام میده

بلاخره خازن های اس ام دی ارتباط بین چیپ و اسلته یا مادربردای جدید اسلت مستقیم به سی پی یو وصله؟شما یه بار چیزی که مینویسی رو بخونید بد نیست.سی پی یو هیچ وقت کار پل رو انجام نمیده اون چیزی که شما دیدی چیپ های هایبرید هست که مجتمع سی پی یو و پل و گرافیک با هم بصورت تک چیپه.ولی سی پی یو سی پی یو هست و چیپ چیپ با وظایف جداگانه.
سال 76 شما چند ساله بودی؟فکر میکنم به اندازه کافی حوصله دارم.



[mosaffa]

براتون نقشه رو اپلود کردم .میتونید ارتباط پایه های اسلت رو با چیپ ببینید.
ولتهای اصلی واقع بر پین هارو اندازه بگیرید.
