شناسایی مقدار دیود زنر سوخته در محافظ یخچال نگار آزمایش؟

[abbas_1m]

سلام دوستان و همکاران عزیز یه محافظ یخچال نگار آزمایش دارم که لامپ قرمز(اخطار افزایش-کاهش ولتاژ) ثابت بود، که دچار قطعی دو مسیر و خراب شدنه قطعات این دو مسیر از جمله دیود یکسوساز 1n4004 و یک دیود زنر که شمارش مشخص نیست و آیسی lm324 شده بود ، که نمیدونم زنر چه زنریه ؟

منتهی بنده قطعات رو عوض کردم و زنر رو هم 1n4148 سیگنال انداختم حالا نمیدونم درسته یا نه چون الان محافظ به حالت انتظار رفته و سبز نمیشه.

تمام قطعات چک شدن و سالمه انگار دوستان آیا زنر رو درست انداختم؟ یا در این مسیر زنر ولتاژ نیازه؟

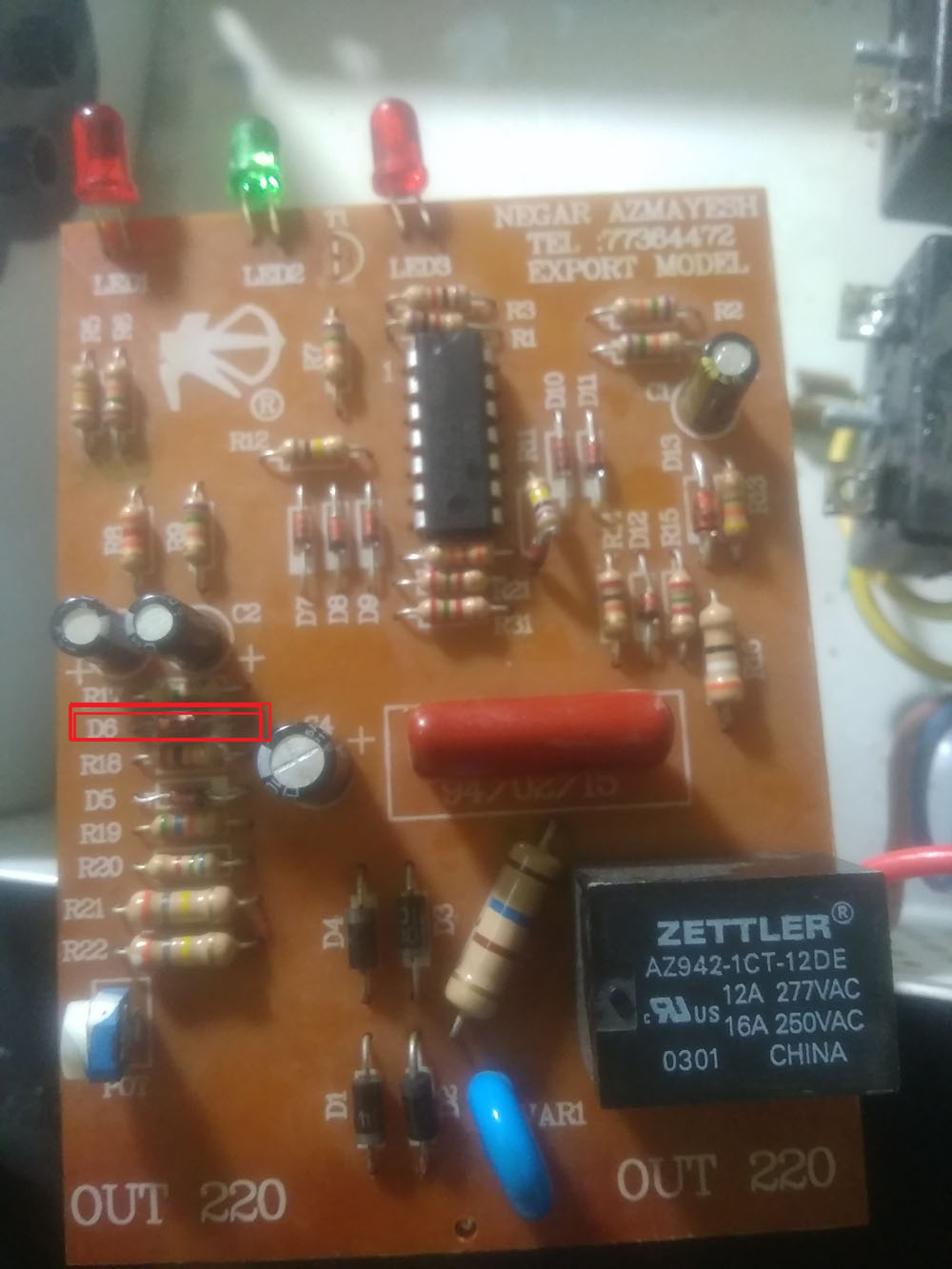

اینم عکس از محافظ



[Samooel1980]

سلام
یعنی به جای زنر سوخته که شماره اش را نمیدانستید 1n4148انداختید؟
اگر اینکاراکردید نبایدهم درست عمل کنه.
1n4148را در بیاورید مدارراباکمک لامپ تست یا سری روشن کنید درحالت روشن ولتاژ محلی که زنر روی آن بوده را اندازه بگیرید مقدار زنر تقریبی مشخص میشه کمی تاحدی بیشتر از مقدار معین زنر مربوطه که با جایگزین کردن زنری که ولتاژ منطقی درآنجا بده مشکل حل میشه مثلا اگر 14-15ولت اومد شما زنر12 بذاریداگر10-11 اومد زنر 9ولت امااحتمالا زنر ولتاژ بوبین رله را که احتمالا12ولت هست تثبیت میکنه که نبودن زنر باز از این جایگزین کردن 1n4148 بهتره



[majid parsa]

سلام
دوست عزیز ولتاژ خازن c4 چقدره؟ یه ترانزیستور هم کم نیست رو مدارت؟جاش خالیه اگه نباشه رله عمل نمیکنه.



[abbas_1m]

سلام
یعنی به جای زنر سوخته که شماره اش را نمیدانستید 1n4148انداختید؟
اگر اینکاراکردید نبایدهم درست عمل کنه.
1n4148را در بیاورید مدارراباکمک لامپ تست یا سری روشن کنید درحالت روشن ولتاژ محلی که زنر روی آن بوده را اندازه بگیرید مقدار زنر تقریبی مشخص میشه کمی تاحدی بیشتر از مقدار معین زنر مربوطه که با جایگزین کردن زنری که ولتاژ منطقی درآنجا بده مشکل حل میشه مثلا اگر 14-15ولت اومد شما زنر12 بذاریداگر10-11 اومد زنر 9ولت امااحتمالا زنر ولتاژ بوبین رله را که احتمالا12ولت هست تثبیت میکنه که نبودن زنر باز از این جایگزین کردن 1n4148 بهتره

ضمن تشکر بابت پاسخ باید عرض کنم که 1n4148 را که شانسی نگذاشتم جای دیود سوخته دوسته عزیز!

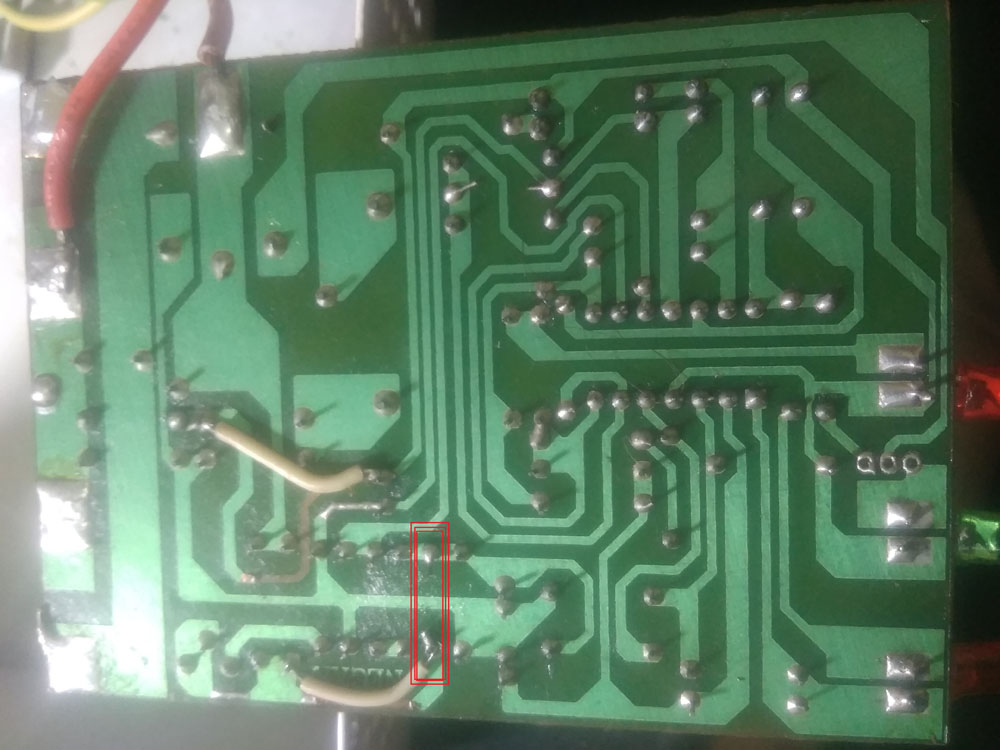

اگر به مسیرها در عکس دقت میکردید متوجه میشدید بهیچ عنوان دیودزنر منتهی به رله یا حتی در مسیر خازنی برای تثبیت نبود. پس همون 1n4148 باید درست باشه.
و اینکه همکار عزیز وقتی برقی تو اون قسمت مدار نیست چجوری ولتاژ رو شما اندازه میگیرین؟ گفتم که لامپ بصورت انتظاره.
بهرحال ممنون.



[abbas_1m]

قطعه دیگری هم در این محافظ نیمه خراب بود که درنوع خودش تجربه بسیار جالب برای بنده بود و امیدوارم گره گشایی برای همکاری دیگر باشه.
در این محافظ وریستور بکاررفته شده بود که ظرفیت خازنیه آن کم شده بود!!!!!!!!!!!!
بله وریستور در مدار ac ظرفیت خازنی موثر در عملکرد دارد.​
