سوال: شناسایی قطعه در برد تردمیل

[سعید11]

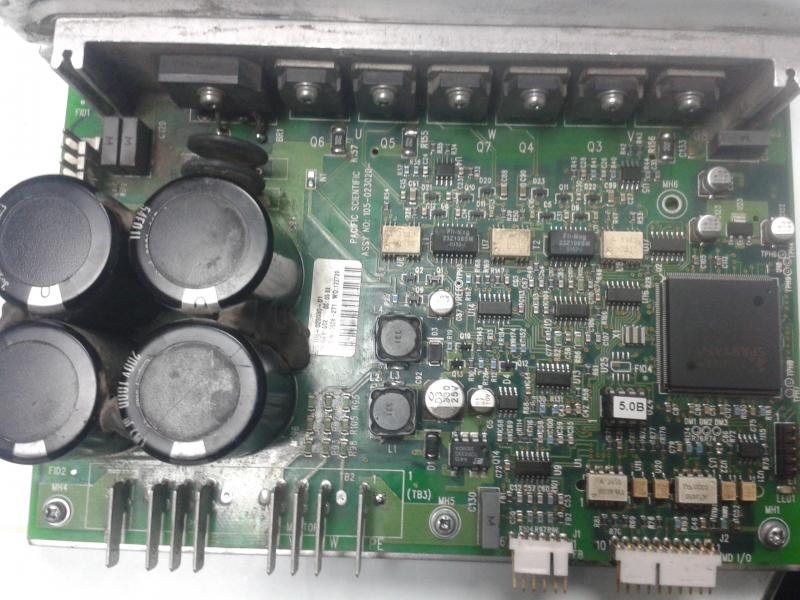

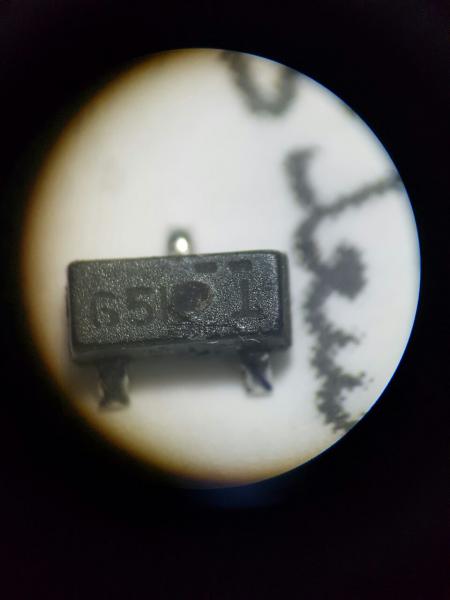

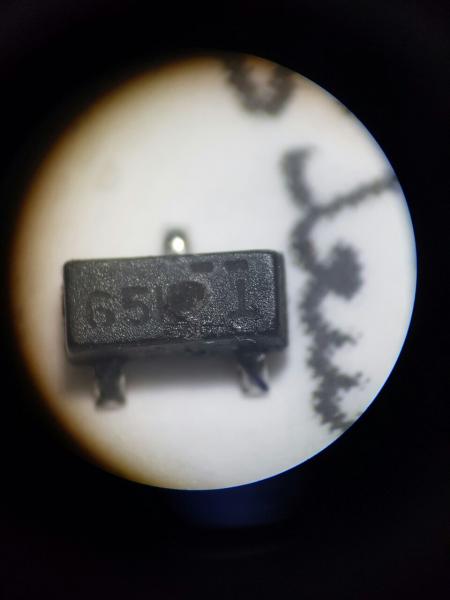

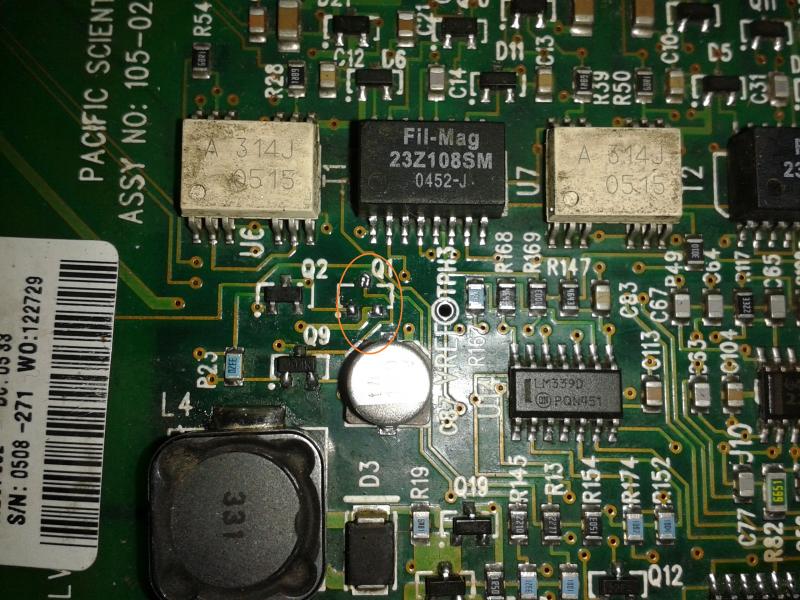

باسلام خدمت همکاران ودوستان عزیز در شناسایی یه قطعه که ظاهرا ترانزیستور میباشد دچار مشکل شده ام لطفا راهنمایی بفرمایید این مشکل راحل کنیم این قطعه شمارشو پیوست میکنم من اطلاعات درستی تو سایتا در موردش پیدا نکردم وچون از این برد دوعدد بود قطعه سالم نحوه راه دادن پایه ها مثل ترازیستور معمولی وماست فت نبود درضمن تو مدار با Qنمایش داده به معنی ترازیستور قطعه رو از برد سالم جابجا کردیم روی برد خراب قطعه سالم نیز دچار مشکل شد من شماره قطعه سالم را نوشته بودم عکسها رو میفرستم دوستان بررسی بفرمایید65D



[explode]

از تحلیل میتونید بفهیمد چی یبوده ترانزیستور مثبت منفی ماسفت ترانزیستور دیجیتال



[bardia.t]

با درود //دوست گرامی احتمالا ترانزیتور منفی و مثبت 8550 و یا 8050 باشه هر دو ترانزیتور را روی کار بزنید اگر مشکل دیگه توی مدار نباشه احتمالا جواب بده



[masuodd55]

احتمالا ترانزیستور از نوعIGBT باشه؛البته اول شما باید مشکل برد را حل کنید چون ترانزیستور سالم دوم هم خراب شده؛پس برد مشکل داره که ترانزیستور خراب میکنه؛ قطعات متصل به پایه های ترانزیستور رو چک کنید



[javaad283]

درود
بنظرم شمارش 65ď نیست ولی مطمئنا ترانزیستور مکمل q2 هست و از نوع bjt هست تو مدار نگاه کن اگه امیتر به منفی وصل نیست نوع pnp هست شمارش هم فرق نمیکنه یه ترانزیستور سوییچینگ معمولی بزار امید بخدا جواب میده
