درخواست: شناسایی دیود زنر در پاور گرین 250w مدل GP250A

[mohammadtak]

با سلام خدمت همکاران عزیز در پاور فوق که بیان کردم تست کردم یکی از ماسفت ترکیده بود تعویض کردم .
حالا تست کردم دیدم دیود زنر DZ1 که با این نام در مدار خراب بود را پیدار کردم ولی کلا پودر شد و ریخت اگر دوستان میزان یا شماره این زنر را دارند ممنون میشوم در اختیارم بگذارند با تشکر



[AMD]

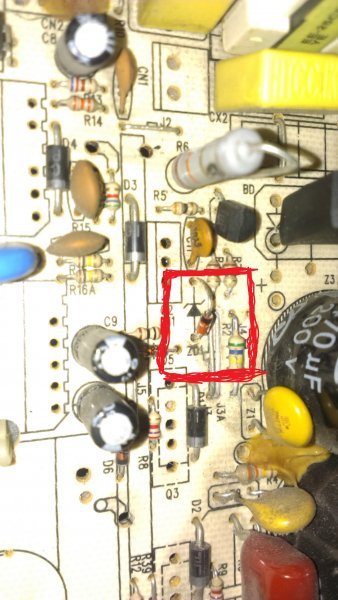

طبق عکس محلش رو مشخص کنید .



[mohammadtak]

طبق عکس محلش رو مشخص کنید .

با تعویض ماسفت بازم هیچ ولتاژی وجود ندارد و فن هم کار نمی کند متوجه شدم این زنر سوخته ولی نمی دانم چی جایگزین کنم اونی که جاش گذاشتم دیود4148 است که جواب نداده



[amingpx]

توی شکلی که فرستادی مهندس مقاومت هم سوخته



[AMD]

4148 باید جواب بده . اون مقاومت که دوستمون هم گفتند رو بررسی کن .



[mohammadtak]

توی شکلی که فرستادی مهندس مقاومت هم سوخته

منظورتون مقاومت مستطیل ابی است



[mohammadtak]

4148 باید جواب بده . اون مقاومت که دوستمون هم گفتند رو بررسی کن .

جناب بهادر عزیز زنر مورد نظر چی می تونه باشه 4148 دیود معمولی است ولی چیزی که متوجه شدم دیود زنر در مدار خورده است



[AMD]

زنرش مشابه با 4148 هست . روی زنر عبارت H48 هم نوشته شده / ایراد از این قطعه نیست . جای دیگر باید دنبالش باشی.



[amingpx]

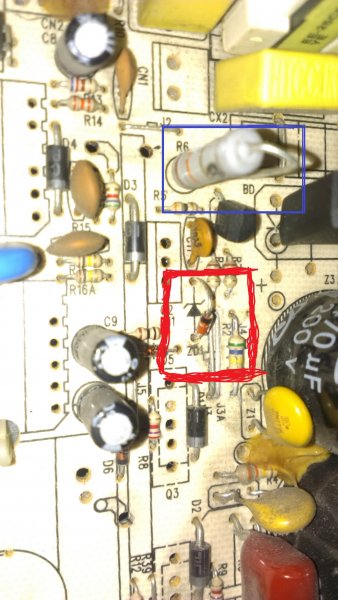

اون مقاومت بزرگه که کنار ترانزیستوره هست سوخته..کادر آبی هم دورش کشیدی



[nishgon64]

زنر 18 ولت نیم آمپر بخر جواب میده
