سوال: شماره کریستال با چه واحدی خوانده میشود

[pc repairman]

با سلام و عرض خسته نباشید .
این کریستال چه جوری و با چه مقیاسی خونده میشه : 20.0F1D
آیا میشه با شماره دیگه تعویض کرد ؟ مثلا با 14.3 یا 25.0 .
توضیحات : مربوط به مین ایسوس هست و آی سی ASM 1042



[reza_476]

باسلام
کریستال برحسب مگاهرتز خوانده میشود 20 مگاهرتز کریستال شماست و بجای آن کریستالهای 25 و 14/3 مگاهرتز نمیشود جایگزین کرد زیرا فرکانس نوسانساز یا اوسیلاتور آن در فرکانس 20 مگاهرتز تنظیم و تثبیت و طراحی گردیده است



[sovietiran]

درود

در تکمیل توضیحات خوب دوستمان،
واحد هرتز برای مقدار کریستال استفاده می شود و با ضریب پیش از آن.
مثلا کیلو یا مگا هرتز.

یک قطعه سنگ کوارتز داخل بدنه کریستال هست که نوسان میکند بر اساس تراشی که روی ان انجحام شده.
حالا اگر در یک اسیلاتور قرار گیرد فرکانس بسیار دقیق و مستقل از شرایط محیط بدست میدهد.

کریستال شما احتمالا 20 مگاهرتز است و اعداد جلوی آن احتمالا دقت را نشان میدهد.
مثلا 20.000 یا 20.000000 مگاهرتز

کریستالهای دیگر که نوشته اید فرکانسهای متفاوت دارند و نمیتوانید جایگزین کنید.

البته در شرایطی اگر هارمونیک یک کریستال با فرکانس شما یکی باشد قابل استفاده است.

بدرود



[gadraj]

با سلام و عرض خسته نباشید .
این کریستال چه جوری و با چه مقیاسی خونده میشه : 20.0F1D
آیا میشه با شماره دیگه تعویض کرد ؟ مثلا با 14.3 یا 25.0 .
توضیحات : مربوط به مین ایسوس هست و آی سی ASM 1042

با سلام :
احتمال قوی این شماره که گذاشتین کریستال نیست و ایسی نام برده asm مربوط به درایور و کنترلر 2 usb هستش و نیازی به کریستال نداره .
در صورتیکه نوشته هاتون دقیقا عین قطعه هست ؟؟؟ !!! ممکنه که اوسیلاتور یک پارچه و مربوط به مداری غیر از مورد اشاره شما کاربرد داشته باشه .
موفق باشید .



[reza_476]

باسلام
همانطوریکه استاد محترم جناب آقای رجبی گفتند احتمال دارد کریستال نباشد بهتر است عکس واضحی از قطعه در مدار مربوطه قرار بدی تا راحتتر راهنمایی شوی



[pc repairman]

با تشکر از راهنمایی خوب اساتید . امکان ارسال عکس برام مقدور نیست ، اما دقیقا از نوع کریستالهای معمولیه که روی مادربردها مثلا با شماره 25.000 یا 14.3 کاربرد داره . البته اینکه چرا کنار مدار سی پی یو هستش واسه بنده هم چیز جدیدیه . این کریستال از دو طرف ولتاژ دقیقا مساوی میده و ظاهرا باید تعویض بشه . یه آی سی یا ترانزیسور 8 پایه به شماره UP7704U8 هم کنارش هست که داغ میکنه . این مین در طول نصب ویندوز هنگ میکنه .



[gadraj]

با تشکر از راهنمایی خوب اساتید . امکان ارسال عکس برام مقدور نیست ، اما دقیقا از نوع کریستالهای معمولیه که روی مادربردها مثلا با شماره 25.000 یا 14.3 کاربرد داره . البته اینکه چرا کنار مدار سی پی یو هستش واسه بنده هم چیز جدیدیه . این کریستال از دو طرف ولتاژ دقیقا مساوی میده و ظاهرا باید تعویض بشه . یه آی سی یا ترانزیسور 8 پایه به شماره UP7704U8 هم کنارش هست که داغ میکنه . این مین در طول نصب ویندوز هنگ میکنه .

با سلام :

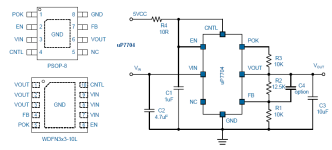

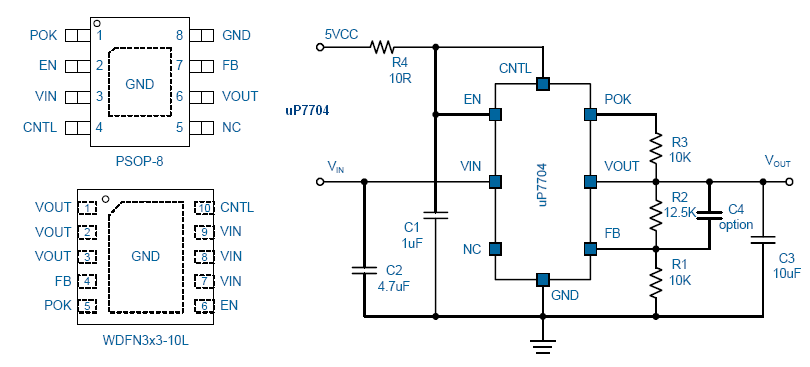

uP7704U8 ایسی رگولاتور میباشد که حروف و اعداد پسوندش ولتاژ خروجی و نوع بسته بندی انرا تعیین میکند { 1.2 الی 3 ولت } و نباید ربطی با قطعه مورد نظر شما داشته باشد و داغ کردن ان تا حد معقول !!! هم امریست طبیعی از شکل زیر کمک بگیرید و با ولتاژ سنجی پایه به سالم یا معیوب بودن پی میبرید .
- برای ارسال عکس : { برای استفاده از تمام امکانات این انجمن باید عضو VIP شوید } اما شما میتونید عکس گرفته شده را در یک اپلود سنتر مجانی اپلود و لینک دریافت را به همراه متن درخواست خود درج کنید .
عکسی از قطعه فوق بزارید تا امکان بررسی فراهم گردد .
[hide] [/hide]
موفق باشید .




[h=1][/h][h=1][/h]



[pc repairman]

استاد گرامی ، سرعت اینترنت بنده خیلی پایینه و تا یکی دو روز آینده عکس مورد نظر را ارسال خواهم کرد . با تشکر از لطف حضرتعالی .
